パワーシステム 15000kVA、50Hz/60Hz、三相
認証 IEC 62271-200、IEC 694、GB3906、DIN VDE 0670

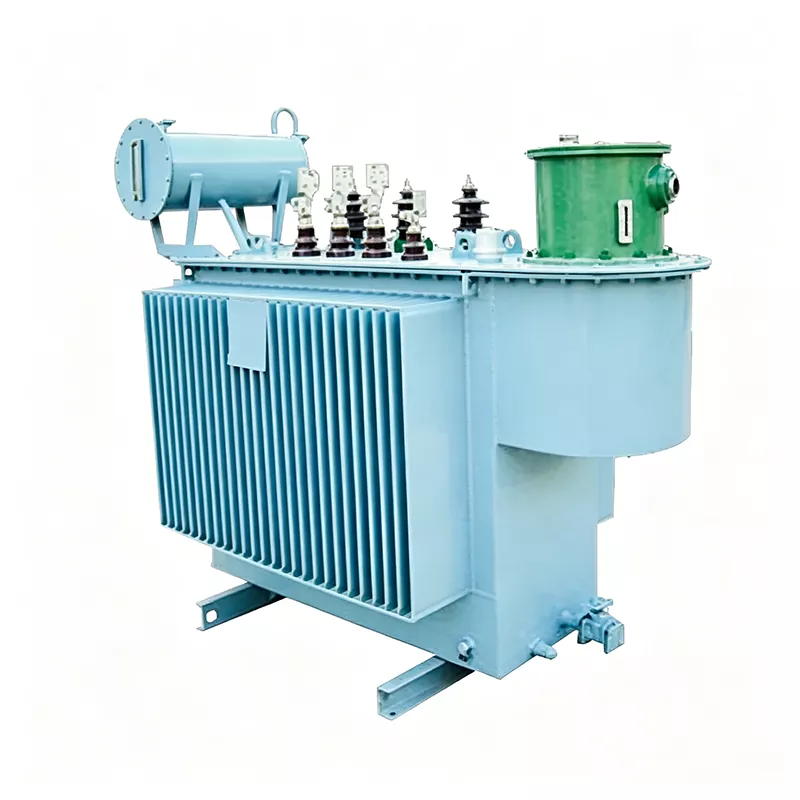

花地店 15000 kVA 油入自冷変圧器は、中核および中規模向けの変電所機器です。 高電圧電力システムは、特に大規模な変電所、産業および鉱山企業向けに設計されています。 地域の電力網。国家規格およびIEC国際規格に準拠し、ISO9001に合格しています。 品質システム認証を取得し、準拠した信頼性の高い品質を保証します。
本製品はオイルコンサバレーターと波形自冷オイルタンクの古典的な一体構造を採用しており、 追加の冷却ファンが不要になります。受動的変圧器油の自然循環に依存しています。 自冷式のため、構造がシンプルで故障箇所が少なく、操作性や操作性に優れています。 メンテナンス。 Huaji Electric は専門の変圧器メーカーとして、 専用の電圧マッチング、無負荷/負荷時タップ切替器など、ユーザーの配電システムの実際のニーズ スイッチングおよびカスタマイズされたアクセサリにより、あらゆる産業の多様な電力ニーズに適応します。
15000 kVA 油浸自冷変圧器は、高透磁率の冷間圧延ケイ素鋼コアを使用し、100% 無酸素銅巻線。高圧巻線は多層の円筒構造になっており、低圧巻線は多層の円筒構造になっています。 巻線が連続構造となっているため、磁気漏れ分布が均一で機械的強度が高くなります。 電力網内の突然の短絡によって発生する巨大な機械的ストレスに効果的に抵抗し、 機器の変形や損傷が少なく、優れた耐短絡衝撃性を示します。
高圧側には十分な沿面距離を備えた多層シェッドスカート磁器ブッシュが装備されており、 35kV以上の高電圧レベルの絶縁要件を完全に満たしています。これによりフラッシュオーバーが効果的に防止されます 電圧破壊による故障を防止し、複雑な高電圧下での機器の安全かつ安定した動作を保証します。 条件。
この装置には、圧力リリーフバルブ、ガスリレー、オイルなどの標準保護アクセサリが装備されています。 上部にはレベルインジケーターがあり、内部の油圧、ガス、オイルのレベルをリアルタイムで監視できます。の場合 過圧またはガスの蓄積に対して、迅速な早期警告と自動圧力解放を効果的に提供します。 機器の焼損を防止し、電力システムの安全性を大幅に向上させます。
この機器には負荷時タップ切換器を装備することができ、負荷下でも中断のない電圧調整が可能になります。のために グリッド電圧変動が大きい産業シナリオでは、出力電圧をリアルタイムで安定させ、回避できます。 異常電圧による設備のダウンタイムや誤作動を防止し、安定した生産操業を継続します。
最適化されたコアと巻線構造により、無負荷損失と負荷損失が大幅に低減され、エネルギー効率が向上します。 操作。専用のオイルコンサベータ設計により、運転中のオイル量の変化に適応できます。 機器の大容量化により、油の経年劣化を遅らせ、機器の寿命を延ばします。同時に、 ファンレスの自己冷却構造により、機器コンポーネントが簡素化され、潜在的な故障点が減少し、効果的に その後のメンテナンスコストを削減します。
都市および地方の配電および変電所の拡張およびアップグレードの中核機器として、地域の安定化を実現します。 都市部や工業地帯への電力の安定供給を実現します。
冶金、化学、鉱業などの産業における高負荷の生産シナリオに適しており、 大型生産設備に大容量、継続的、安定した電力を供給し、中断のない生産を保証します。
空港、港湾、大型商業施設、公共施設などの高負荷な電力を安定供給します。 データセンターの電圧変動リスクを軽減し、公共サービスとデジタルの円滑な運用をサポートします。 インフラストラクチャ。
2025 年、中国東部の地域送電網は、主要な変電所の容量を拡大するプロジェクトに着手し、 老朽化した設備をアップグレードします。既存の老朽化した変圧器は、エネルギー消費が高く、安定性が悪く、頻繁に故障していました。 電圧変動により、周辺の工業団地や都市部の商業施設の電力需要の増加に対応できない 設備。メンテナンスの手間がかからず、安定性の高い 15000KVA 油入自冷変圧器のバッチが緊急に供給されました。 老朽化した設備の交換に必要です。
地元の専門メーカーHuaji Electricは、カスタマイズされた15000 kVA油入自冷変圧器を提供しました このプロジェクトのために。地域の送電網変動特性を考慮し、負荷時タップを搭載 チェンジャーと最適化された内部絶縁と巻線構造。ファンレス自己冷却設計を採用しており、 従来の空冷装置におけるファン故障の可能性を排除します。の完全なセットと組み合わせると、 インテリジェントな監視アクセサリを使用すると、機器の動作状態をリアルタイムで監視できます。
試運転後、変電所の電力供給能力は大幅に向上し、系統電圧の変動は減少しました。 1%以内に抑えられ、無負荷損失は15%以上削減されました。装置は継続的に安定して稼働しました 12ヶ月以上故障なし。メンテナンスの手間がかからない設計により、変電所のメンテナンスが大幅に軽減されます。 地域の工業地帯や都市部の電力供給のボトルネックを徹底的に解消し、安定した電力供給を実現します。 地域の電力網の安定運用をサポートします。
Q1: 15000 kVA 油入自冷変圧器はどのような電圧調整方式をサポートしていますか?
この製品は、必要に応じて選択できる 2 つの主流の電圧調整モードをサポートしています。無励磁電圧 レギュレーションは、グリッド電圧が安定し、電圧レギュレーション周波数が低いシナリオに適しており、より低い電圧を提供します。 コストと安定した動作を実現します。負荷時電圧調整により、負荷下でも中断のない電圧調整が可能になります。 電圧変動が大きい産業およびグリッドのシナリオに適応し、システム電圧をリアルタイムで安定させます。 電気機器の安全な動作を確保します。
Q2: この変圧器は、屋外の複雑な作業条件や長期の高負荷動作に適応できますか?
はい。この装置は強化絶縁設計と高強度無酸素銅巻線を採用しており、 電圧変動や短絡衝撃に対する優れた耐性を備えています。多層シェッド磁器ブッシングは、 湿気や粉塵などの複雑な屋外環境にも適応し、安定した絶縁性能を発揮します。の 自冷循環システムは24時間連続高負荷運転に適しており、オイルコンサベータも搭載 オイルの劣化を遅らせる構造により、優れた環境適応性と高い作動安定性を実現します。
Q3: Huajidian はこの変圧器に対してどのようなカスタマイズ サービスを提供できますか?
Huajidianはカスタマイズされた変圧器に特化した専門サプライヤーとして、フル次元のOEM/ODMを提供します。 15000KVAモデルのカスタマイズサービス。に基づいて独自の電圧組み合わせソリューションをカスタマイズできます。 電力網の規格とお客様の地域の実際の電力消費ニーズを把握し、電圧の柔軟なオプションを提供します 調整方法、監視アクセサリ、および保護装置。すべてのカスタマイズされた製品は中国語に準拠しています 国家規格と IEC 国際規格に準拠し、さまざまな業界の電力網アクセス要件を満たします そして地域。
Huajidianは、研究開発、生産、 カスタマイズ、販売。中高圧変圧器分野での長年の経験により、当社は成熟した 生産プロセスと厳格な品質管理システム。当社の製品はすべて ISO9001 品質システム認証を受けており、 安定した性能と信頼の品質を保証します。常に顧客のニーズを最優先し、ワンストップで提供するブランド 製品の設計・製造からアフターメンテナンスまでカスタマイズしたソリューションを提供し、長期にわたる信頼を獲得しています。 国内および国内の電力網、工業製造、インフラ分野の顧客 国際的に。
