パワーシステム 4000kVA、50Hz/60Hz、三相
認証 IEC 62271-200、IEC 694、GB3906、DIN VDE 0670

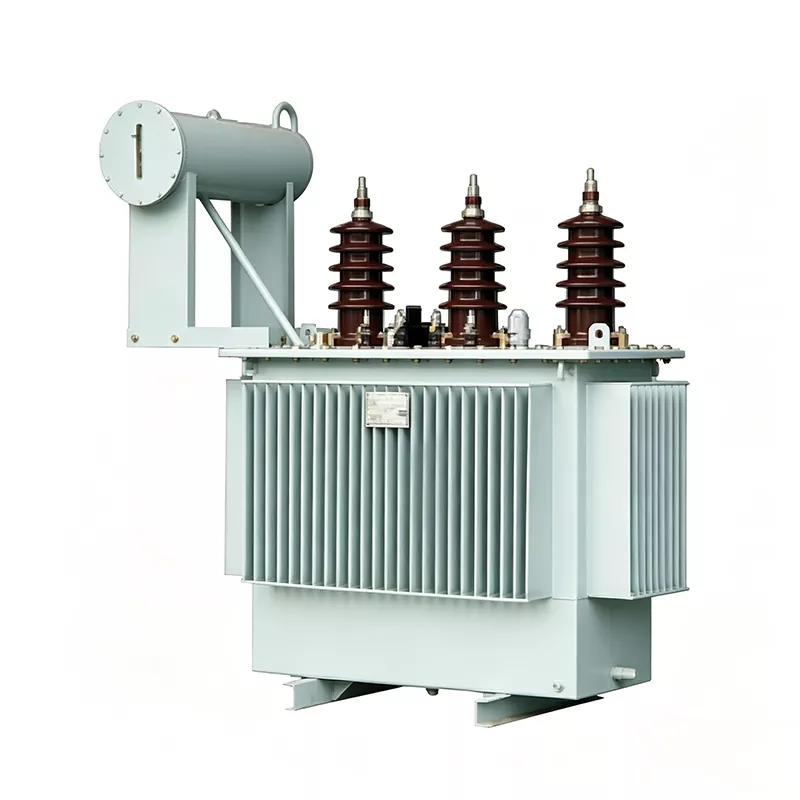

Huajidian 4000 KVA 三相油入変圧器は、産業および鉱業の中核機器です 企業と変電所。成熟した油入放熱構造と独立したコンサベータを採用 大容量、長時間、重負荷の連続運転に適した設計です。低いなどのメリットがある 損失が少なく、絶縁強度が高く、短絡衝撃耐性が強いため、動作にスムーズに対応できます。 状態変動や負荷サージに強いため、大規模産業用電力の重要な機器となっています。 配電と長期安定した電力供給を実現します。
高透磁率の方向性冷間圧延珪素鋼板を使用し、多段段付コア加工を施し、 フルスラントジョイント技術により、無負荷損失と無負荷電流を大幅に低減します。長時間の全負荷下でも 稼働中は高いエネルギー効率を維持し、企業の長期的な電気コストを効果的に削減します。
高圧巻線と低圧巻線の両方に無酸素銅線を使用し、高圧巻線は多層構造になっています。 円筒構造、低圧巻線は連続構造のため漏れ磁束が均一 分散性と高い機械的強度があり、突発的な衝撃による大きな機械的ストレスに耐えることができます。 送電網の短絡。
4000 KVA 三相油入変圧器タンクは高品質の冷間圧延鋼板で作られており、 波形ヒートシンク付き。熱を補償するために、独立した油保存タンクが上部に配置されています。 大容量機器運転時の変圧器油の膨張・収縮。と組み合わせると、 空気中の水分や不純物をろ過する除湿機は、オイルの老化を遅らせます。完全密閉型に比べ、 このユニットは適度な高さがあるため、オイルレベルの監視と定期的なメンテナンスが容易になり、次のような用途に適しています。 変電所や大規模工場での日常メンテナンスのシナリオ。
オイルタンク表面には油や塵、汚れになじむ耐食性・耐候性の塗装を施しております。 湿気の多い産業環境でも使用でき、屋外での長期使用でも錆びや腐食に強いです。
高電圧側は多層シェッド磁器ブッシングを使用し、絶縁を満たす十分な沿面距離を提供します。 35kV以下の要件を満たし、フラッシュオーバー事故を防止します。圧力リリーフバルブとガスリレーが取り付けられています 上部にある装置の内部状態をリアルタイムで監視し、迅速な警告と圧力解放を提供します。 故障が発生した場合に機器の安全を保護します。銘板には、モデル、容量、電圧レベル、および 保守担当者が簡単に確認できるように、その他のパラメータを設定します。
中国北部の大手非鉄金属鉱山会社は、華継店の 4000 KVA 三相油浸式 3 基を購入しました。 地下電力供給および地上変電所建設用の変圧器。鉱山地域の経験は高い 機器負荷の影響、複雑な屋外動作条件、電源の継続性に対する高い要件など。以来 1 年前の試運転以来、この装置は毎日 16 時間以上フル負荷で動作しており、そのことが実証されています。 安定した動作、低い無負荷損失、短絡故障がありません。独立したオイルコンサベータ設計により、 毎日の点検とメンテナンスにより、停電のリスクが大幅に軽減され、鉱山の継続が保証されます。 生産。
Q1: この 4000 KVA 三相油入変圧器は定期的なメンテナンスが必要ですか?
A1: 産業環境や動作負荷に応じて、オイルレベル、オイル品質、およびオイルの品質を定期的にチェックしてください。 乾燥剤吸収体の乾燥剤を交換するとともに、部品の状態を確認する必要があります。小さいものと比べると、 完全に密閉された変圧器であるため、このモデルはメンテナンス サイクルが長く、メンテナンス コストが制御可能です。
Q2: インストール要件は何ですか?
A2: 屋外変電所の専用配電室またはコンクリート基礎に設置する必要があります。 適切な換気、放熱、防水対策を講じ、十分なスペースを確保する必要があります。 メンテナンスのために予約されています。
Q3: 湿気やほこりの多い屋外の産業環境に適応できますか?
A3: はい。ユニット全体は防錆・耐候性塗料でコーティングされています。オイルタンク構造により隔離 水蒸気によりオイルが劣化します。高圧ブッシングは安定した絶縁性能を持ち、安定した動作が可能です。 変電所、鉱山エリア、大規模工場などの過酷な屋外作業条件に適用されます。
