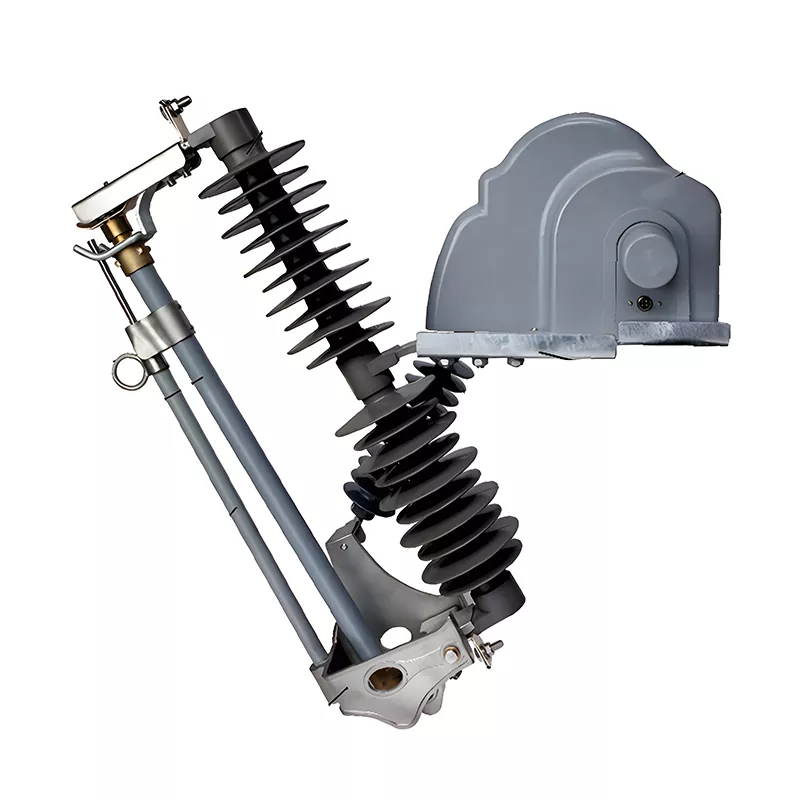

40.5kV 電動ドロップアウトヒューズ

HUAJIDIAN 40.5kV 電動ドロップアウト ヒューズは、従来の屋外ロールアウト ヒューズのインテリジェントなアップグレードであり、特に屋外高電圧配電システム用に開発されました。従来の現場での手動操作に頼る製品と異なり、本製品は電動アクチュエーターを内蔵しており、全自動で開閉が可能です。このデバイスは重力落下原理を使用しています。欠陥のあるヒューズが飛ぶと、ヒューズ チューブが重力により自動的に落下し、はっきりと目に見える破損が生じるため、点検とメンテナンスが容易になります。

HUAJIDIAN は、電力機器の研究開発と製造における長年の経験を活用して、製品の絶縁構造、機械的安定性、環境適応性を最適化し、従来のヒューズの高い動作リスク、故障応答の遅さ、耐候性の低さなどの問題を完全に解決しました。これらのヒューズは、最新の配電ネットワークのインテリジェントなアップグレードに不可欠なコア機器です。

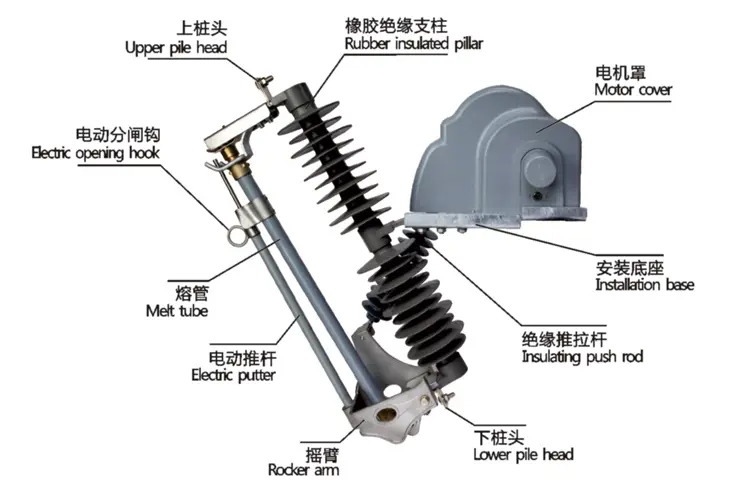

構造表現

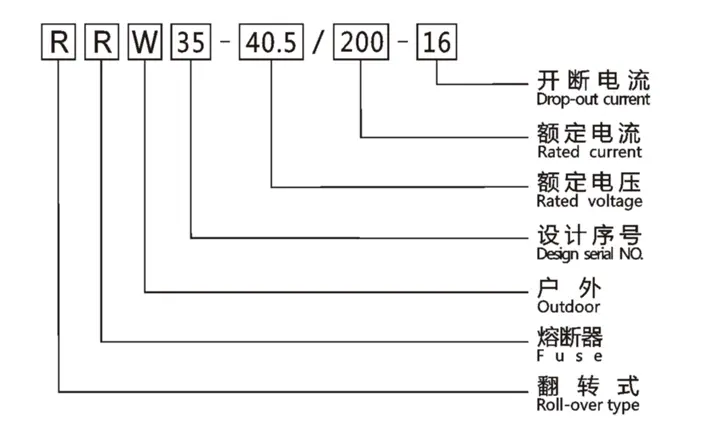

種類紹介

コア性能と仕様

1. 高性能保護パラメータ

- 定格電圧: 40.5kV

- 定格電流: 200A

- 定格遮断電流: 16kA

- 最小沿面距離: 1255mm これらのパラメータは、ラインの過電流や短絡障害に対する正確な応答を保証し、機器の焼損やラインのトリップを効果的に防止し、電力網の安全で安定した動作を保証します。

2. インテリジェント電気オペレーティング システム

- モーター動作電圧: 12V/24V DC、幅広い電圧適応性と強力な互換性

- 操作方法: 電動プッシュロッドと電動リリースフックを装備し、遠隔制御と自動障害応答をサポートします。

- 主な利点: 現場での手動操作が不要となり、障害対応の無人化が実現し、配電ネットワークの運用効率が大幅に向上します。

3. 最適化された構造設計

絶縁層には高品質のゴム絶縁サポートと統合された絶縁プッシュロッドが使用されており、高い絶縁強度と耐老化性を備えており、漏れやフラッシュオーバーのリスクを効果的に排除します。機械構造には高精度のロッカーアームと専用のモーター保護カバーが装備されており、内部のコアコンポーネントを包括的に保護し、外部からの衝撃や塵による腐食に耐え、装置の長期安定した動作を保証します。

4. 優れた環境適応性

- 動作温度: -30℃~45℃、極寒および高温の屋外シナリオに適しています。

- 適用標高：1000m以下

- 着氷能力: 最大6mmの半径方向の着氷の厚さに耐えることができ、冬の着氷天候でも安定した動作が可能です。

主なアプリケーションシナリオ

インテリジェントな動作、安定した保護、強力な耐候性という利点を備えた HUAJIDIAN 40.5kV 電動ドロップアウト ヒューズは、さまざまな屋外高電圧配電シナリオで広く使用されています。

1. 都市および地方の配電ネットワークにおける 40.5kV 屋外フィーダの過電流および短絡保護

2. 変電所の屋外配電ユニットの主保護装置またはバックアップ保護装置

3. 大規模太陽光発電所および風力発電所の集電システムのライン安全保護

4. 遠隔自動切替を必要とする配電網自動化システムの基幹支援装置

エンジニアリング応用事例

事例: 中国北西部の風力発電所向け配電網保護プロジェクト

新疆の大規模な陸上風力発電所は、年間を通じて強風が吹き、昼夜の温度差が大きく、冬には着氷の危険性が高いという厳しい屋外条件に直面している。従来の手動ヒューズは操作が難しく、障害への応答が遅く、着氷による偶発的な作動が発生する傾向がありました。このプロジェクトでは、HUAJIDIAN 40.5kV 電動ドロップアウトヒューズを 86 セット採用しました。-30℃の耐寒性と 6mm の防氷性能により、厳しい現地の気候に最適です。遠隔電気トリップ機能は、異常気象における高地での作業の安全上の問題を完全に排除し、メンテナンス頻度を 70% 削減し、風力発電所の集電システムの電源信頼性を 95% 以上向上させます。

ブランドと工場の強み

HUAJIDIAN は浙江省にある高電圧電力機器の専門メーカーで、屋外高電圧保護機器の研究開発、生産、販売に特化しています。同社は、完全な生産ライン、標準化された試験ラボ、および完全な業界資格を備えており、研究開発および精密生​​産から品質検査およびアフターサービスまでのワンストップサービスを可能にしています。

このブランドは常に品質第一の経営理念を堅持し、全プロセスを通じて国家基準と業界基準を厳格に実施し、すべての製品は専門的な性能テストを受けています。当社は中国全土の主要送電網や新エネルギー発電所と長期的なパートナーシップを結んでおり、安全で高品質、コスト効率の高い電力機器ソリューションを世界中の顧客に提供し、市場で広く認知され業界での評判を獲得しています。

よくある質問

Q1: 従来の手動ヒューズと比較した、HUAJIDIAN の電動ドロップアウト ヒューズの主な利点は何ですか?

従来のヒューズは現場での手動操作に依存しており、高所での作業や障害対応の遅さなどのリスクが伴います。 HUAJIDIAN の 40.5kV 電動モデルは、インテリジェントな電気オペレーティング システムを備え、12V/24V DC リモート制御と自動障害応答をサポートし、現場での操作の必要性を排除し、メンテナンスの安全性と障害処理効率を大幅に向上させます。同時に、この機器は耐低温性、耐氷性、より強力な絶縁安定性を備えているため、耐用年数が長くなり、メンテナンスコストが削減され、現代の無人でインテリジェントな配電ネットワーク開発のニーズに適応します。

Q2: この 40.5kV 電動ドロップアウトヒューズはどのような作業環境に適していますか?

この製品は、屋外の高電圧配電シナリオ向けに特別に開発されました。 -30℃から45℃の温度範囲で安定して動作し、高度1000m以下に適しており、最大6mmの放射状着氷に耐えることができます。風力発電所、太陽光発電所、都市および地方の屋外配電線、変電所の屋外保護、その他のシナリオに広く適用でき、高温、極寒、着氷、粉塵などのさまざまな過酷な屋外条件に簡単に対応できます。

Q3: 製品の電気制御システムは、従来の配電網自動化機器と互換性がありますか?

優れた互換性。この製品は、業界をリードする 12V/24V DC 広電圧モータードライブ設計を採用しており、市場にあるほとんどの従来の配電ネットワーク自動化制御システムおよび遠隔監視装置と互換性があります。標準の電動アクチュエータとリリースフックインターフェイス仕様により、設置時に複雑な変更や適応を行う必要がありません。遠隔開閉と故障連動保護を迅速に実現できるため、設置が便利になり、動作が安定します。
