磁器電動ドロップアウトヒューズ

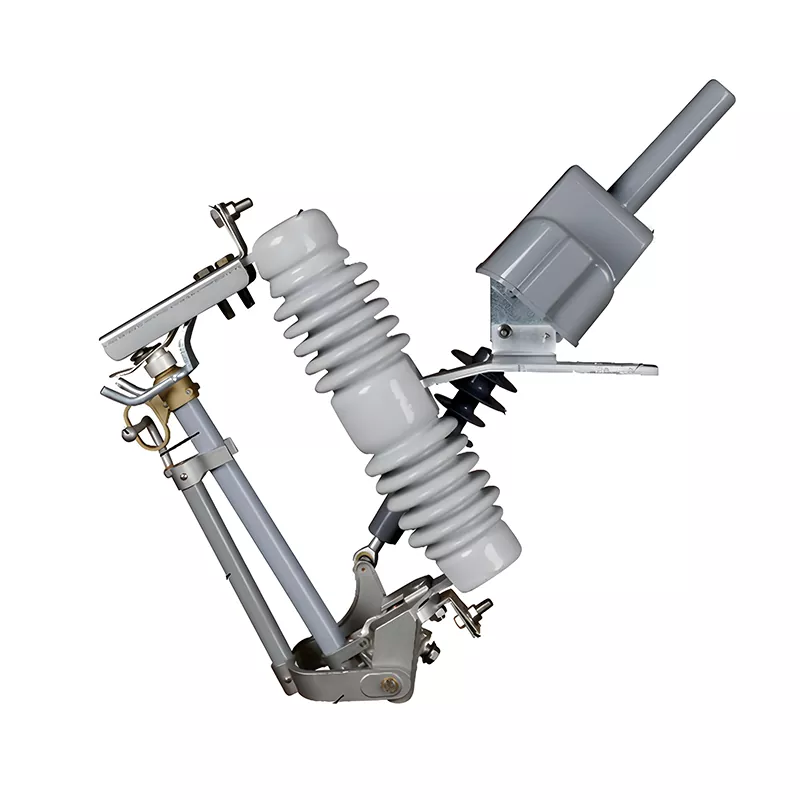

HUAJIDIAN 磁器電動ドロップアウト ヒューズは、10kV 配電ネットワーク システムに適合した屋外高電圧専用保護装置で、主に柱上配電変圧器、高圧線端末、および分岐のコア保護に使用されます。ラインに過負荷や短絡障害が発生すると、デバイスに内蔵された高精度の銅銀合金ヒューズがすぐに溶けます。重力と内蔵スプリングの二重作用により、ヒューズ チューブは自動的に落下し、明確で直観的に目に見えるブレーク ポイントを形成します。

従来のドロップアウトヒューズに比べ、安定したヒューズ特性と確実な消弧性能を誇ります。誤操作防止構造を備えており、故障を迅速に遮断して電力設備を保護するとともに、安全なライン保守を確保するための絶縁点としても機能します。系統運用の安定性と人員の安全性のバランスを考慮した、10kV 配電網障害保護用の高性能でコスト効率の高いコアデバイスです。

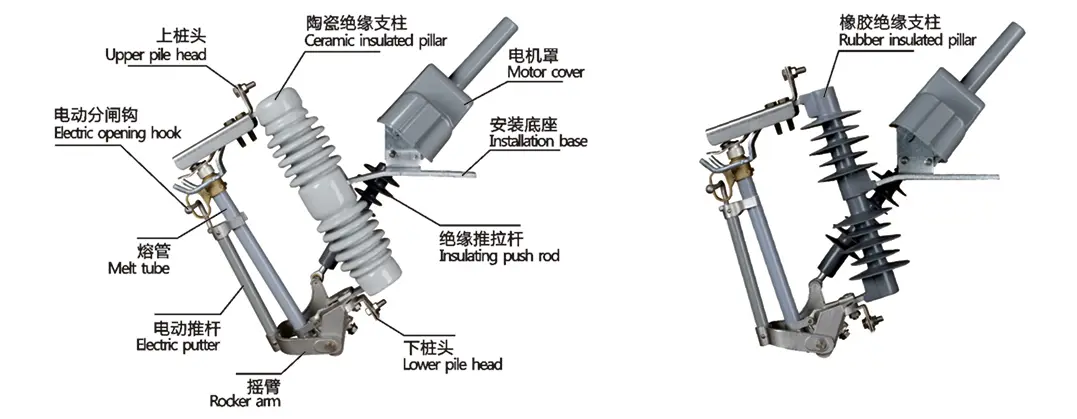

構造表現

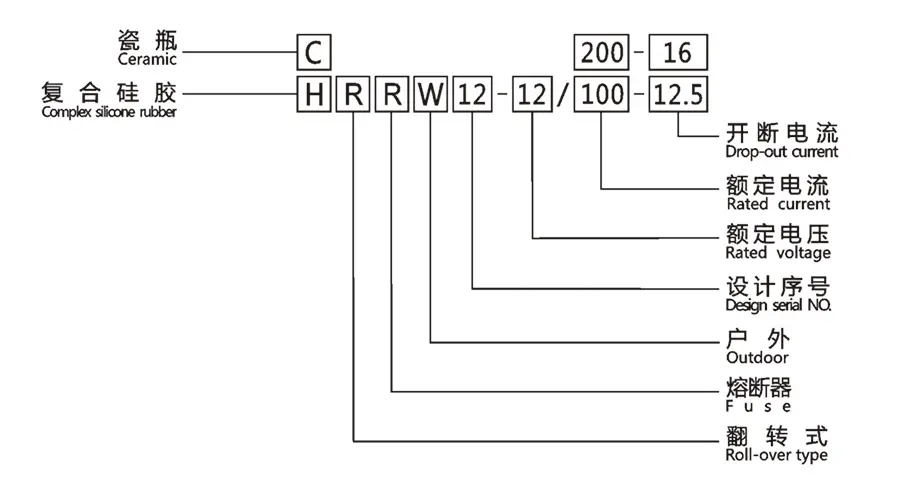

種類紹介

製品の主な利点

1. 複雑な屋外環境にも適応する優れた断熱性能

沿面距離の長い高強度一体型磁器絶縁体を採用しており、汚染フラッシュオーバー、経年変化、風化に対して非常に強い耐性を備えています。オプションのクラス III/クラス IV 汚染保護レベルをサポートし、高温および低温、粉塵、霧、高地、重度の汚染などのさまざまな複雑な屋外シナリオに安定して適応できます。緻密な絶縁体構造により、長期使用時に亀裂や変形が発生しにくく、絶縁不良の問題が発生しません。

2. 信頼性の高いアーク消弧、正確かつ安全な故障遮断

磁器電動ドロップアウトヒューズは、独立したガス発生消弧構造を内蔵しており、非常に短時間でトリップアークを吸収して消弧し、アークの再点火や偶発的な再閉塞を完全に防止し、安全で信頼性の高い 1 回限りのトリップ動作を保証します。適合する銅銀合金ヒューズは正確で安定した溶断パラメータを備えており、軽度の過負荷や突然の短絡障害に敏感に反応し、偶発的な溶断や動作不良を防ぎます。

3. 設置が簡単、メンテナンスコストが非常に低い

ユニバーサルな構造設計を採用しているため、市販の従来の配電クロスアームに直接適合でき、現場での複雑な変更が不要で、設置と試運転が効率的かつ迅速に行えます。製品構造がシンプルかつコンパクトで、ヒューズの交換も容易で、メンテナンスに専用の精密機器を必要としないため、現場での労力や材料費が大幅に削減され、長期的な費用対効果が非常に高くなります。

4. 安全な隔離、誤操作のリスクの排除

誤って落下した後、このデバイスは明確に目に見える断路を形成し、切断スイッチとして機能し、ラインのメンテナンス、障害診断、および機器の交換のための標準化された安全な電源切断ポイントを提供します。専用の誤操作防止構造が装備されており、人為的ミスや外部環境の干渉による偶発的な閉鎖や誤動作のリスクを効果的に回避し、保守要員の個人の安全を包括的に確保します。

主な技術パラメータ

アプリケーションシナリオ

1. 配電変圧器の一次側保護

10kV 柱上配電変圧器の主な保護装置として、磁器電動ドロップアウト ヒューズは、変圧器の過負荷と短絡故障を迅速に切断し、機器の焼損や損傷を防ぎ、故障の影響を最小限に抑え、電力設備の安全で安定した動作を保証します。

2. 都市および地方の送電網改修プロジェクト

遠隔地にある地方の送電網や新設または改修された配電線に適しており、複雑な電源や制御システムを必要とせず、操作が簡単で投資コストが低く、地方の送電網の分散して広いカバレッジ特性に完全に適応します。

3. 工業団地における高圧線の保護

工場エリアの10kV高圧配電線の終端保護および分岐保護に使用され、線路分割スイッチと併用することで、迅速な故障箇所特定と遮断を実現し、工場の生産ラインの大規模停電を回避し、工業生産向けの電力の安定供給を確保します。

実用化事例

1. 事件の背景

2025年に中国北部で行われた県レベルの地方送電網改修プロジェクト。地方の送電線は分散しており、雷雨、砂嵐、低温などの屋外気象条件が頻繁に発生し、高高度の断層調査が困難になった。既存の通常のドロップアウトヒューズは、耐汚染性能が低く、故障特定能力が低いため、アーク再点火や誤ったライントリップを容易に引き起こし、その結果、メンテナンスが遅れ、電源の安定性が低下しました。

2. アプリケーションソリューション

このプロジェクトでは、HUAJIDIAN 12kV/200A 4 レベル汚染防止磁器電動ドロップアウト ヒューズを一括購入し、エリア内の 86 台の柱上変圧器の一次側と 32 の支線の端末に設置しました。ヒューズの仕様は現場の変圧器容量に合わせてカスタマイズされ、複雑な屋外条件に適応するために専用の絶縁操作棒と予備ヒューズが提供されました。

3. 申請結果

この装置は、雷雨や低温などの極端な気象条件下でも、正確かつエラーのない保護動作により、アーク再点火や絶縁不良の問題もなく、1 年間安定して動作しました。直観的な落下角度により、メンテナンス担当者は地上の障害を迅速に特定できるため、ポールに登る必要がなくなり、トラブルシューティングの効率が 60% 向上します。簡素化された交換構造により、日々のメンテナンスコストが 45% 削減され、地方の電力網における困難な障害対応と高額なメンテナンスコストの問題点が完全に解決され、電力網メンテナンス部門から高い評価を得ています。

設置およびメンテナンスの手順

1. インストール要件

機器は屋外配電クロスアームに固定して設置する必要があります。設置の高さと間隔は、10kV 配電ネットワークの安全距離基準を満たしている必要があります。設置場所は見通しが良く、装置の状態の観察や手動操作が容易である必要があります。振動の激しい環境、腐食性ガスの滞留、長時間の水の滞留などの過酷な環境への設置は厳禁です。

2. 設置後の検査

取り付け後、ヒューズ チューブの柔軟性をチェックして、詰まりがないことを確認してください。接触接続がしっかりしていて、落下角度が設計標準の 65°±5° を満たしていることを確認して、障害が発生した場合でも正常に落下できるようにします。同時に、ヒューズの仕様が変圧器の容量と一致していることを確認し、パラメータの不一致によって引き起こされる機器の故障を回避します。

3. 定期的なメンテナンス

フラッシュオーバー事故を防ぐために、絶縁体表面の埃や汚れを定期的に掃除してください。機械トランスミッション部品の腐食やヒューズチューブの変形を定期的にチェックし、劣化したり損傷した部品は速やかに交換してください。雷雨、強風、吹雪などの異常気象が発生した後は、潜在的な安全上の危険を事前に特定するために、機器の特別な検査が必要です。

オプションの構成およびカスタマイズ サービス

1. パラメータのカスタマイズ: 定格電流、短絡遮断容量、および汚染保護レベルは、ユーザーの回線および変圧器のパラメータに従ってカスタマイズできます。

2. 機能アップ：負荷条件下でも安全な開閉動作を実現する負荷遮断機能をオプションで用意。

3. 材料のアップグレード: 耐老化性と耐フラッシュオーバー性が強化された複合絶縁体バージョンが利用可能で、高地や汚染のひどい地域に適しています。

4. 適合するアクセサリ: カスタマイズされた絶縁操作ロッド、フル仕様のヒューズ、および現場での設置ガイダンスが利用可能です。
