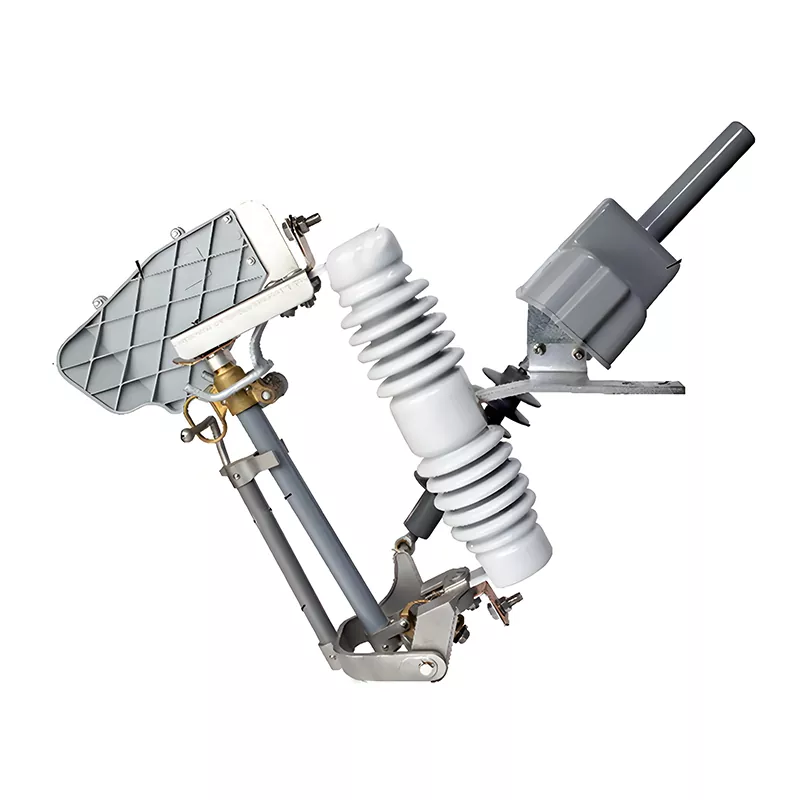

ロード ブレーク シリコン電動ドロップアウト ヒューズ

HUAJIDIAN 12kV 負荷遮断シリコン電動ドロップアウト ヒューズは、中核となる屋外高電圧保護デバイスです。高強度セラミック絶縁体と最適化された機械構造を採用しており、屋外の柱への設置に適しています。このデバイスは、ラインの過負荷や短絡故障に正確に対応し、故障電流を迅速に遮断します。ヒューズは自動的に降下して明確な断線を形成し、線路、変圧器、および関連機器の動作の安全性を総合的に確保します。

HUAJIDIAN は長年にわたり送配電機器分野に深く関わっており、ドロップアウトヒューズ、汎用ヒューズ、断路器、その他の電力関連製品を専門としています。すべての製品は、電源からの品質を管理するために複数の厳格な標準化されたテストを受けており、さまざまな複雑な電力網条件への適応性を確保しています。

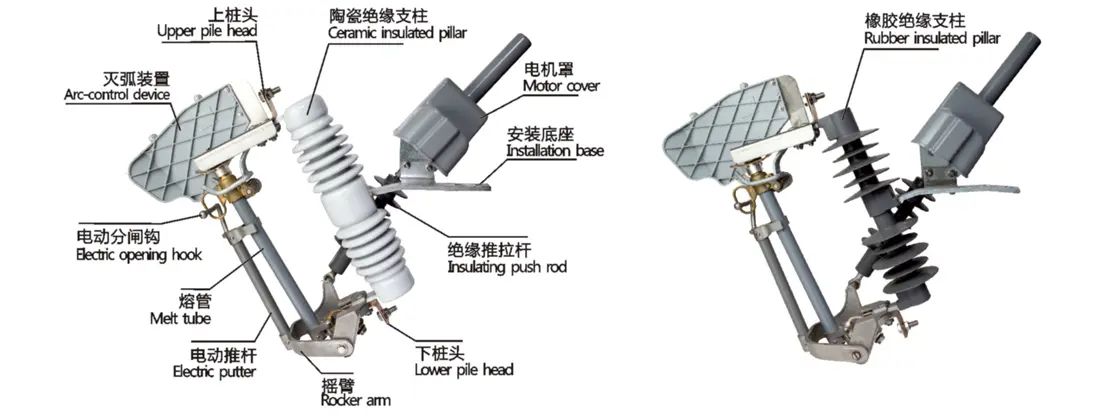

構造表現

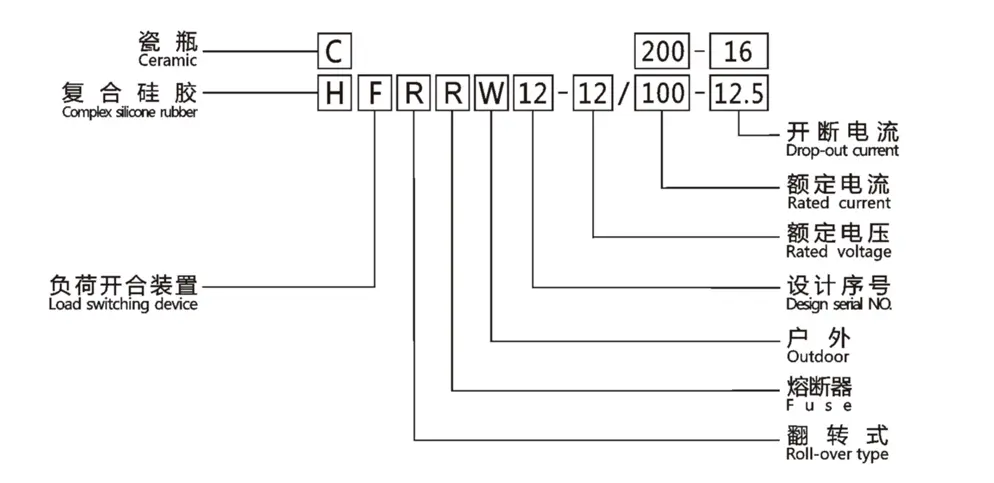

種類紹介

主要な製品パラメータ

構造設計の利点

ロードブレークシリコン電動ドロップアウトヒューズは、成熟した分割ドロップアウト構造を採用しています。上部には金属製のエンドキャップと接続リングが装備されており、ライン導体との確実な接続を確保し、屋外での長時間の露出による緩みや停電を防ぎます。底部は精密な回転シャフト構造を介して金属ブラケットに接続されており、故障トリップ時のスムーズで信頼性の高いヒューズのドロップを保証します。この装置には強化金属製の操作リングとブラケットが装備されており、複雑な付属機器を使用せずに保守担当者が直接実際の作業、検査、交換を行うことができ、操作が便利で効率的です。

障害保護原理

ヒューズチューブには高感度の専用ヒューズエレメントが内蔵されています。ラインに過負荷や短絡故障が発生すると、ヒューズエレメントが急速に溶断します。可溶管内のガス発生材が故障アークを瞬時に消し、高電圧アークの漏れや故障などの安全事故を防ぎます。アークが消えた後、可溶管は重力により自動的に落下し、はっきりと目に見える絶縁破壊を形成して、故障部分を完全に隔離し、ラインのメンテナンスや故障診断のための安全な作業条件を提供します。

製品の主な利点

1. Rapid Current Interruption, Comprehensive Equipment Protection

ミリ秒レベルの障害応答機能を備え、過負荷および短絡障害電流を迅速に遮断し、下流の配電変圧器、ケーブル分岐ボックス、コンデンサバンク、およびその他のコア電力機器を効果的に保護し、電力網の障害によって引き起こされる機器の焼損や送電線の停止損失を大幅に削減します。

2. 目に見える障害、簡単かつ効率的なメンテナンス

可溶管の落下状態が一目瞭然で、保守員が故障箇所を素早く特定できるため、点検・故障診断の効率が大幅に向上します。製品構造は合理的でコンパクトです。可融管の交換には特別な工具や高い操作上の障壁は必要なく、手動で迅速に完了できるため、メンテナンス時間と人件費が効果的に削減されます。

3. 耐候性に優れ、複雑な作業条件にも適応

ロードブレークシリコン電動ドロップアウトヒューズは高強度セラミック絶縁材を使用しており、優れた絶縁性能を発揮します。また、耐老化性、耐腐食性、耐高温/低温特性も備えており、大雨、吹雪、強風、産業公害、海岸の塩水噴霧などの過酷な屋外環境でも安定した動作が可能です。低い故障率と長い耐用年数を誇るため、都市および地方の屋外の架空送電網のさまざまなシナリオに適しています。

アプリケーションシナリオ

1. Overload and short-circuit protection for 10kV overhead distribution main lines and branch lines

2. 都市および地方の配電変圧器の一次側安全保護

3. コンデンサバンクやケーブル分岐ボックスなどの配電機器の故障分離と保護

4. 農村部の電力網改修、都市部の電力網アップグレード、および新エネルギー支援プロジェクトのための屋外架空線の保護

エンジニアリング応用事例

2025年の安徽省都市農村部配電網アップグレードプロジェクトにおいて、プロジェクトチームは、主に地方の10kV架空線と配電変圧器の一次側保護のために、老朽化し​​た送電線保護装置を置き換えるために、HUAJIDIAN 12kV負荷遮断シリコン電動ドロップアウトヒューズを一括採用しました。プロジェクト地域は、頻繁な雨と湿気、深刻な粉塵汚染、激しいモンスーン風が特徴で、その結果、複雑で過酷な屋外作業条件が発生します。

半年前の試運転以来、この製品は落雷や異物の巻き込みによる短絡や過負荷障害に正確に対応し、8つの障害を隔離することに成功し、大規模停電や変圧器の焼損を効果的に防止してきました。目に見えるドロップアウト設計のおかげで、メンテナンス担当者は平均 10 分以内に障害を特定してトラブルシューティングを行うことができ、グリッドのメンテナンス効率が大幅に向上します。この製品のさまざまな動作条件への安定した信頼性の高い適応性は、プロジェクトの建設チームやメンテナンスチームから高い評価を得ています。

よくある質問

Q1: HUAJIDIAN 12kV 負荷遮断シリコン電動ドロップアウト ヒューズはどのような作業環境に適していますか?

この製品は、屋外ポールマウント用途向けに特別に設計されており、10kV 配電システムにおけるさまざまな従来の過酷な動作条件に適しています。高強度で耐老化性の高いセラミック断熱構造を採用し、雨、雪、高温、粉塵、海岸の塩水噴霧などの複雑な屋外環境にも安定して適応します。都市部の配電網、地方の送電網更新、新エネルギー支線などに幅広く適用でき、極めて高い環境適応性を発揮します。

Q2: Does product installation and subsequent maintenance require specialized equipment and complex technology?

特殊な機器や高度な技術は必要ありません。使いやすく簡素化された構造を採用しており、設置が容易です。定期検査では、ヒューズチューブの状態を目視で確認するだけです。損傷したヒューズエレメントは複雑な工具を使わずに手動で交換できるため、電力網のメンテナンスのコストと難しさが大幅に軽減されます。

Q3: ロード ブレーク シリコン電動ドロップアウト ヒューズはどのような規格に準拠しており、その品質は保証されていますか?

すべてのHUAJIDIANドロップアウトヒューズは、IEC国際規格およびGB国家規格に厳密に準拠しています。工場から出荷される前に、絶縁性能、故障遮断、機械的動作について厳格なテストが行​​われます。専門のメーカーおよびサプライヤーとして、このブランドはカスタマイズされた選択とフルサイクルの品質トレーサビリティをサポートし、長期のアフターサポートと組み合わせて、機器の長期的な安定した動作を保証します。
