パワーシステム 500kVA、50Hz/60Hz、三相
認証 IEC 62271-200、IEC 694、GB3906、DIN VDE 0670

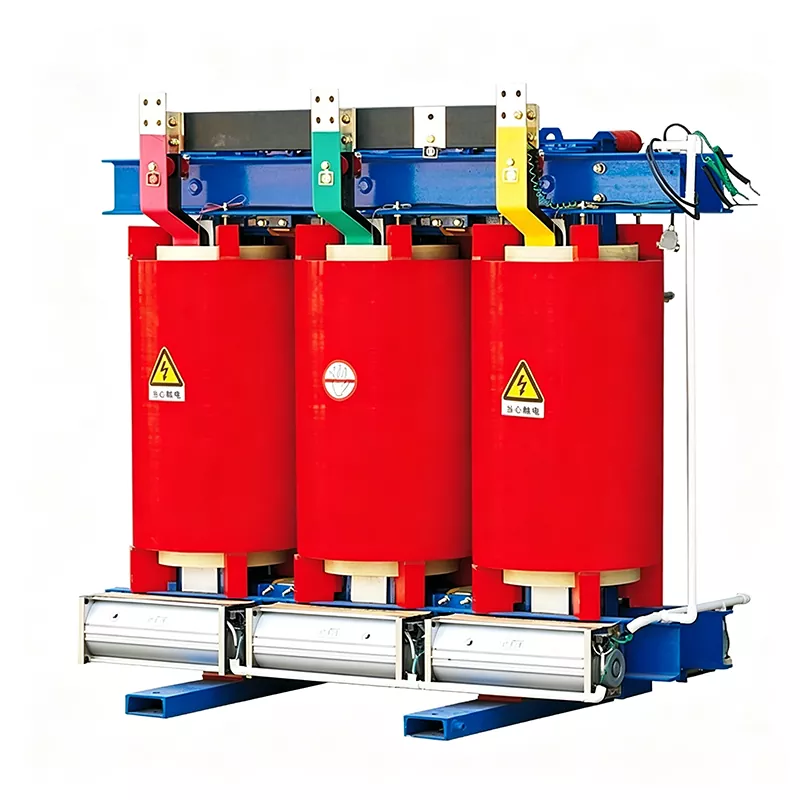

Huajidian 500kVA キャスト樹脂乾式変圧器は、10kV に適した高性能配電装置です。 中小規模の電力消費シナリオ向け。完全オイルフリーの乾式絶縁体を採用しています。 従来の油浸機器の安全上の危険と環境問題を根本的に解決する構造です。 洗練された職人技と高品質の原材料に依存し、長期的な安定性と耐久性を保証します。 配電システムの動作。
500kVA キャスト樹脂乾式変圧器は、有害なガスや廃棄物を発生させずに動作し、ゼロになります。 環境汚染。最適化された電磁設計により、優れたエネルギー効率を誇り、 35% の負荷で 99.31% の三相効率を達成し、2029 年の最新の DOE エネルギー効率基準を満たしています。 企業の長期的なエネルギー消費を効果的に削減し、経済的利益と環境価値のバランスをとります。
乾式絶縁設計により、油漏れ、油汚れ、火災などの安全上の危険を完全に排除します。装備済み 220℃グレードの高級断熱材を使用し、150℃を含む複数の温度上昇設定に対応 （標準）、115℃、80℃と高温環境や連続負荷条件に適応します。特集 NEMA準拠の静電シールドと低ノイズ動作技術により、電気ノイズを大幅に低減します。 過渡干渉を防止し、安定した低ノイズ動作を保証します。
従来の油浸装置に伴うオイル交換やメンテナンスの必要性を大幅に解消 人件費とメンテナンスコストを削減します。自己洗浄機能と自己冷却機能を備えており、頻度を減らし、 日々のメンテナンスの複雑さ。柔軟な電圧パラメータにより、オプションのアルミニウムまたは銅巻線をサポート カスタマイズ;標準 NEMA1 換気エンクロージャ、オプションの NEMA3R 防水エンクロージャを備え、さまざまな用途に適しています 屋内、屋外、湿気、粉塵、腐食性の環境などの複雑な作業条件。
500 kva 鋳造樹脂乾式変圧器にはブースターファンを装備することができます（過負荷容量を向上させるため）。 統合された高電圧および低電圧回路ブレーカー、サージ保護装置、アラーム付きデジタル温度制御センサー 機能、および SCADA 監視インターフェイス。 OSHPD準拠の耐震補強、50/60Hzにも対応 デュアル周波数動作、およびインピーダンスのカスタマイズ。すべてのカスタマイズされたソリューションは専門的に検証されており、 国際業界標準に完全に準拠しています。
- 定格容量: 500kVA
・相数：三相（単相対応）
- 一次電圧: 208V-600V (480V、600V デルタ接続などをサポート)
- 二次電圧: 208Y/120V、480Y/277V (カスタマイズ対応)
- 巻線材質：アルミニウム巻線/銅巻線（オプション）
- 温度上昇定格：150℃（標準）、115℃、80℃（220℃絶縁クラス）
・電圧調整方式：±2×2.5%一次側タップ調整
- 冷却方式：自然空冷（AN）
- 保護キャビネット: NEMA1 換気キャビネット (NEMA3R 完全密閉型キャビネットはオプション)
- 負荷互換性: K-factor 4/9/13/20+、周波数コンバータやデータなどの非線形負荷に適しています 装備
- 規格: IEEE、ANSI、NEMA、UL、CSA、DOE エネルギー効率規格 2029
インピーダンス範囲: 標準 3%-7% (カスタマイズ可能)
この 500 Kva キャストは、安全性、環境への優しさ、安定した動作、簡単なメンテナンスという利点を備えています。 樹脂乾式変圧器は、さまざまな電力使用シナリオに完全に適応し、効率的に電力を完成させます。 変換と配布。工業作業場、機械製造拠点、商業施設などで広く使用されています。 複合施設、住宅街、データセンター、その他の場所、特に高熱の環境に適しています。 防火、環境保護、騒音低減の要件。
ベトナム南部の製造工業団地は高温多湿で、複雑な非線形現象が発生しています。 生産設備に負荷がかかります。 2023年、同園は華治店500kVAキャスト樹脂乾式変圧器6台を購入した。 このプロジェクトは、カスタマイズされたNEMA3R防水防塵キャビネットと115℃の低温上昇を特徴としています。 K9 非線形負荷設計と組み合わせた構成で、頻繁な機器の起動と停止に適応します。 条件。 2年以上油漏れや故障もなく連続運転を続けています。 安定した電圧出力を維持し、生産ラインの継続稼働を保証します。これは役に立ちました 工業団地により、メンテナンスとエネルギーのコストが年間約 15% 削減されます。
ISO9001標準化された管理システムに基づいて、華吉店はあらゆる製品の全工程品質管理を実施しています。 500kVA乾式変圧器。製品は工場から出荷される前に、巻数比を含む一連のテストを受けます。 検証、絶縁抵抗試験、全負荷動作試験、温度上昇試験、過渡現象試験 免疫検査。すべてのプロセスは国際業界標準に厳密に従っています。すべてのテストに合格した場合にのみ、 機器は工場から出荷され、複雑な条件下でも継続的かつ安定した動作が保証されます。
Q1: 従来の油入変圧器と比較した、この 500 kva 鋳造樹脂乾式変圧器の主要な利点は何ですか? トランスフォーマー？
本製品は、従来の油浸設計を廃し、フル樹脂乾式絶縁構造を採用しています。これ 油漏れ、油汚染、発生源での火災などの安全上の問題を排除し、汚染ゼロを実現します。 そしてより高いエネルギー効率。定期的なオイル交換やメンテナンスが不要になり、大幅なコスト削減が可能になります。 長期的な運用コストを削減し、耐用年数を延長し、屋内、人口密集地、および屋内での使用にさらに適したものにします。 環境に厳しい環境。
Q2: この変圧器はパラメータや特殊な動作条件のカスタマイズをサポートしていますか?
フルシナリオのパーソナライズされたカスタマイズをサポートします。コストとコストに基づいてアルミニウムまたは銅の巻線を選択できます。 性能要件、電圧パラメータ、温度上昇レベル、保護キャビネットを柔軟に設定できます。 カスタマイズされた。高温、多湿、粉塵、腐食などの特殊な動作条件にも適応できます。 ブースター冷却、耐震補強、インテリジェント監視などの機能も搭載可能です。すべて カスタマイズされた製品は国際的なエネルギー効率と安全基準を満たしています。
Q3: 製品のメンテナンス周期と費用はどのくらいですか?
本製品により、油入変圧器に必要な定期的なオイル交換が不要となり、作業が簡素化されます。 メンテナンス。定期的なメンテナンスは、簡単なほこりの除去と 3 ～ 6 か月ごとのパラメータチェックのみで済みます。特徴は 自己洗浄機能と自己冷却機能によりメンテナンス頻度を大幅に削減します。従来のものと比較して 油浸機器を使用することで、年間メンテナンスの労力と材料費を 60% 以上節約でき、その結果、コストが削減されます。 総ライフサイクルコスト。
華吉店 500kVA キャスト樹脂乾式変圧器は、その優れた製品性能と厳格な品質保証により、世界市場で広く認知されています。当社はご自宅からのお客様を心から歓迎します また、海外からも当社の工場を訪問して現地視察し、協力について話し合うことができます。これからもグローバルに提供していきます 高品質、高効率、カスタマイズ可能な配電ソリューションをユーザーに提供します。
