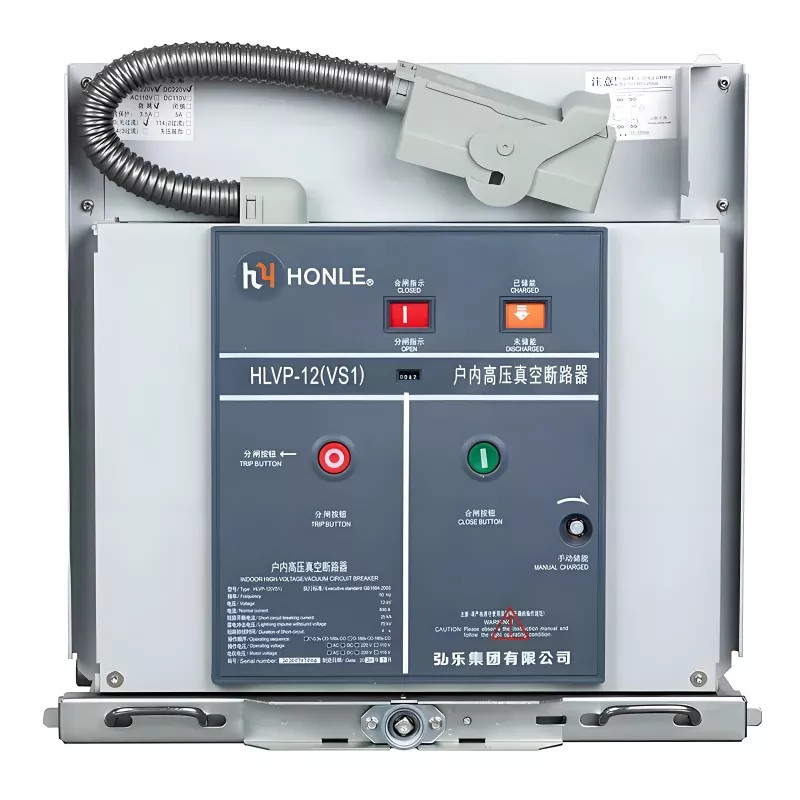

11kV 630A 真空サーキットブレーカー

HUAJIDIAN は高電圧開閉装置の研究開発、生産、販売を専門とし、11kV 630A 真空遮断器分野で長年にわたる深い専門知識を備えています。このブランドは、中電圧および高電圧の電力保護装置の技術革新に焦点を当てた、独立した研究開発チーム、最新の製造施設、包括的な品質管理システムを特徴としています。

11kV 630A VCB 製品ラインには、屋内および屋外の真空サーキット ブレーカーや開閉装置アセンブリ一式など、幅広い製品が含まれており、電力会社、鉱業、化学、建設などの業界にサービスを提供しています。すべての製品は国際品質基準を満たしており、ISO9001 認証を取得しています。これらは国内市場と国際市場の両方でベストセラーになっています。メキシコパワー展示会などに出展され、確かな技術と品質で世界的に高い評価を確立しています。

製品の主な利点

1. 複雑な環境にも適した優れた断熱性能

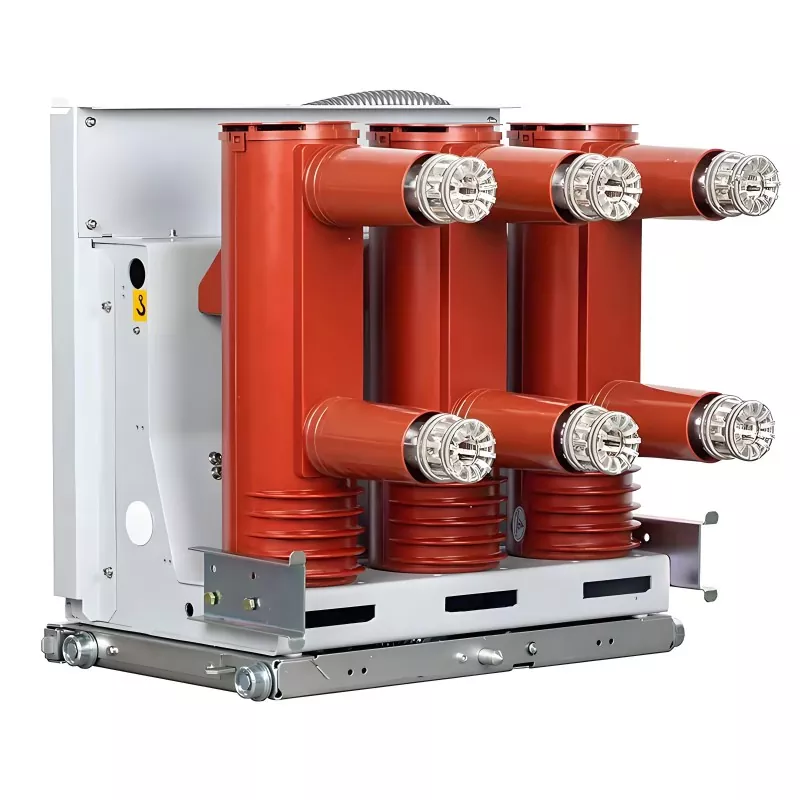

真空遮断器は完全に埋め込まれたエポキシ樹脂ハウジング設計を採用しており、機器全体の断熱性が大幅に向上し、汚染、湿気、結露に対する堅牢な耐性を提供します。標準モデルは高度 1,000 メートル以下で安定して動作しますが、超高高度向けのカスタマイズ オプションも用意されており、多様で特殊な環境の動作要件に対応できます。

2. 優れた寿命、頻繁な使用をサポート

11kV 630A VCB は、機械的寿命と最大 20,000 回の動作の定格電流遮断能力を誇ります。最大短絡電流で最大 50 回の動作をサポートし、40kA の短絡条件下で少なくとも 30 回の動作に対して安定した遮断性能を保証します。これは、頻繁な機器の起動/停止サイクルや繰り返しのライン切り替えを伴うシナリオに最適であり、機器の交換頻度と長期保守コストを効果的に削減します。

3. 堅牢な短絡保護によりシステムの安全性を確保

この製品は、最大定格短絡遮断電流が 40 kA、ピーク耐電流が最大 100 kA です。短絡や過負荷などの突然の故障が発生した場合、故障電流を迅速に遮断し、故障した機器を隔離します。これにより、障害の伝播が防止され、広範囲にわたる停電や機器の損傷が回避され、配電システムの運用上の安全性が包括的に保護されます。

4. 正確な動作パラメータと強力な相互運用性

11kV 630A 真空サーキット ブレーカーは、エネルギー蓄積時間 ≤ 10 秒、接点開距離 11 ± 1 mm、接点オーバートラベル 3.5 ± 0.5 mm、平均開閉速度 1.2 ± 0.2 m/s、三相同期 ≤ 2ms の正確で安定した動作パラメータを提供します。標準の「0-0.3s-CO-180s-CO」動作シーケンスをサポートし、さまざまな電源保護デバイスとシームレスに統合して、インテリジェントで精密に制御された電源保護を可能にします。

完全な技術仕様

主要なアプリケーション シナリオ

1. 電力網変電所と配電室

主変圧器の低電圧出力側の保護と線路の故障の分離に使用されます。障害の伝播を防ぎ、地域の電力網の全体的な運用の安定性を確保します。

2. 重工業と製造業

鉄鋼、化学、機械製造などの分野における高出力機器の配電保護に適しています。信頼性の高い遮断と安全保護を確保しながら、モーターと変圧器の頻繁な起動/停止サイクルに対応できます。

3. 特殊環境における配電

優れた耐湿性と耐汚染性の断熱材を備えており、高湿度の沿岸環境でも安定した動作を可能にします。カスタマイズ可能なバージョンは高地、低圧の条件に対応しており、従来のサーキットブレーカーが過酷な環境で直面する不安定性の問題を解決します。

4. 商業および住宅用高層ビル

建物内の 11kV 高圧幹線の保護に使用されます。負荷変動と短絡リスクを効果的に管理し、電気的安全性を確保します。

実際の応用例

ケーススタディ 1: 沿岸化学プラントの配電改修

中国東部の沿岸地域に位置する大規模な化学工場では、高湿度と塩水噴霧により絶縁劣化が発生し、従来のサーキットブレーカーが頻繁にトリップするという問題が発生し、それによって生産ラインの安定した稼働が妨げられました。この企業は、HUAJIDIAN 11kV 630A 真空サーキット ブレーカー (VCB) を使用して 11kV 配電システムをアップグレードしました。この製品は、塩水噴霧腐食や湿気の侵入に効果的に耐える固体密閉絶縁構造を備えています。この機器は、絶縁不良や異常なトリップもなく 24 か月間継続的に稼働し、中断のない生産を保証し、企業の O&M コストとダウンタイムによる損失を 15% 以上削減するのに役立ちました。

事例2：工業団地における高周波運用プロジェクト

中国中部の製造工業団地には、頻繁な起動と停止を必要とする多数のモーターと変圧器があり、サーキットブレーカーの耐用年数と動作耐久性に対して非常に高い要求が課されています。同パークは、11kV 支線保護のために HUAJIDIAN 11kV 630A VCB を全面的に導入しました。 20,000 回の動作という超長寿命を備えたユニットは、高周波スイッチング条件に最適です。この機器は 1 年間故障なく動作し、早期の劣化や損傷など、従来の回路ブレーカーに共通する問題を解決し、産業用電源の信頼性を大幅に向上させました。

よくある質問

Q1: HUAJIDIAN 11kV 630A 真空サーキットブレーカーはどのような過酷な動作条件に耐えることができますか?

この製品は優れた環境耐性を誇ります。標準モデルは最高 1,000 メートルの高度に適していますが、カスタマイズされたモデルはそれ以上の高度の要件にも対応できます。エポキシ樹脂で密閉された構造により、湿気、汚染、塩水噴霧に対する優れた耐性があり、湿気の多い海岸地域、粉塵の多い工場、低圧の高地などの厳しい環境でも安定した長期稼働を保証します。

Q2: 高周波動作シナリオにおけるこの製品の主な利点は何ですか?

この製品は、頻繁な機器の起動/停止や繰り返しのライン切り替えを伴う産業シナリオに優れています。機械的および電気的寿命は 20,000 回の動作があり、最大 50 回の短絡電流遮断 (40kA で 30 回以上) に耐えることができます。安定したスイッチング速度と 2ms 以下の三相同期誤差が特徴で、高い動作精度と低い故障率を実現します。これにより、長期にわたる安定した高周波動作が可能となり、機器の交換コストやメンテナンスコストを効果的に削減できます。

Q3: HUAJIDIAN はこのサーキットブレーカーのカスタマイズサービスを提供していますか?

はい、そうです。特殊機器のメーカーとして、HUAJIDIAN は、ユーザーの現場での特定の動作条件に合わせて、高地適応、パラメータのカスタマイズ、構造の最適化などの個別サービスを提供します。すべてのカスタマイズされた製品は、ISO9001 品質基準に厳密に準拠しており、標準モデルの性能と同等であり、さまざまな業界および特殊用途の多様な配電および保護要件を正確に満たします。
