35kV/33kV 真空遮断器

HUAJIDIAN Group は、これらの 35kV/33kV 真空遮断器専用の完全自動生産ラインを運営しています。すべてのユニットは出荷前に厳格な工場テストを受けており、GB/T 1984-2014 および IEC 60694 規格に完全に準拠した 3C 認証、工場テストレポート、および型式テストレポートが付属しています。

すべてのコアコンポーネントはHUAJIDIAN純正部品であるため、サードパーティコンポーネントに関連する互換性の問題が排除され、ユニット全体の統一保証が保証されます。この標準化された施設は、研究開発、生産、アフターサービスを統合し、さまざまな屋内固定型キャビネットに対応した総合的な開閉装置ソリューションを提供します。 HUAJIDIAN は世界的なサプライヤーとして、国内外でのプロジェクトの実施を容易にするために、バイリンガル (中国語/英語) の技術図面と設置ドキュメントを提供します。

製品概要と用途

1. 産業用配電室（鉱山、製鉄所、セメント工場など）

2. 都市および地方の公共変電所の改修および新設プロジェクト

3. 複合商業施設・工業団地向け高層配電システム

4. ボックス型変電所およびリング主装置（RMU）用の非標準配電設備

5. 化学工場や新素材工場など、可燃性または爆発性の環境にある施設

製品の構造上の特徴

1. コンパクト・省スペース設計

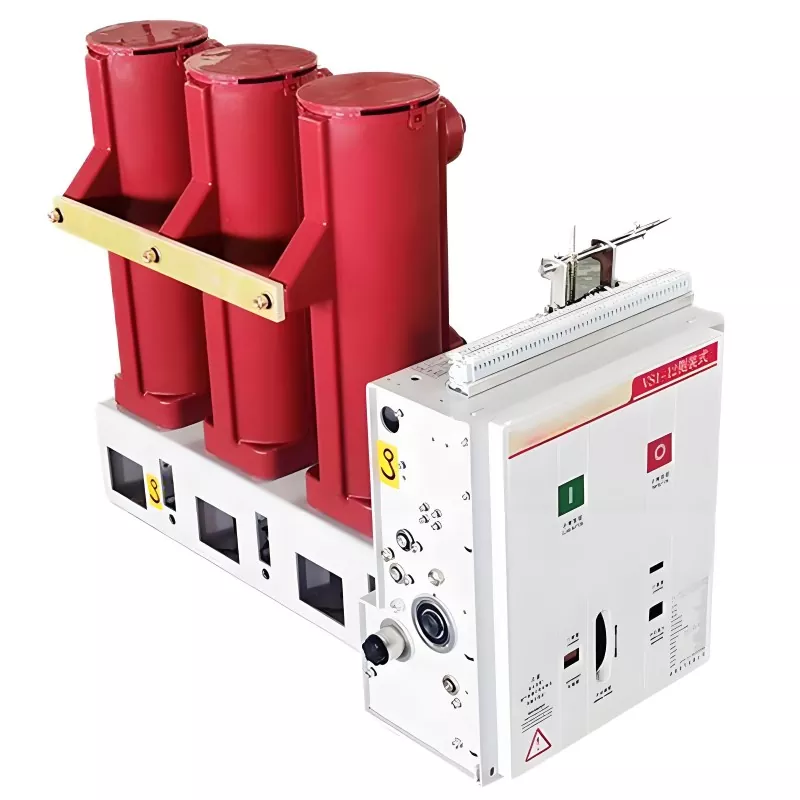

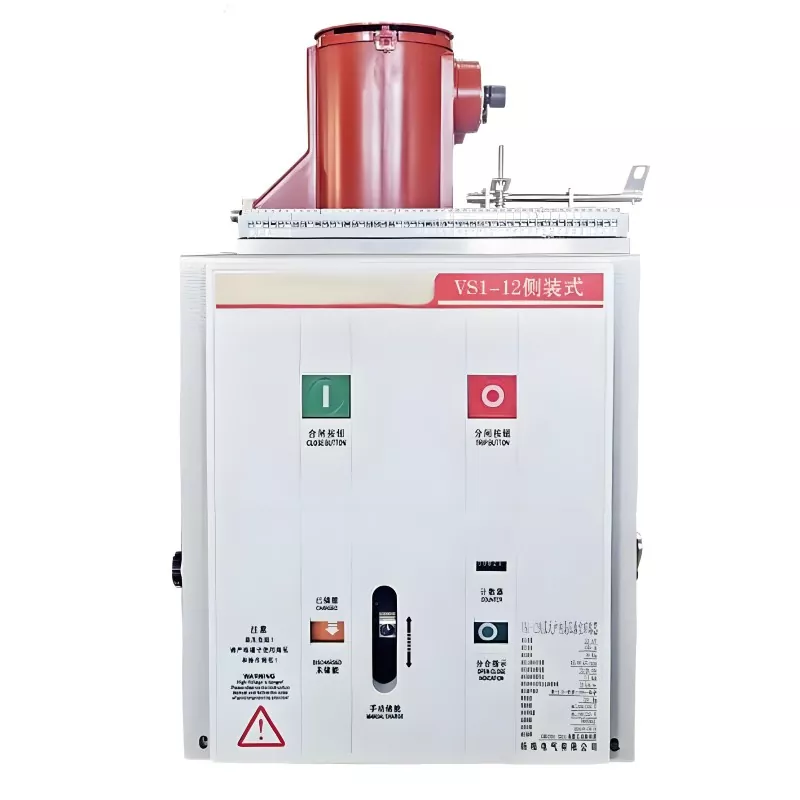

35kV/33kV 真空遮断器は、白い操作パネルと水平に配置された赤い固体絶縁ポールが特徴です。動作時に背面のクリアランスが不要なため、キャビネットの奥行きを900mm以内に抑えることができます。専用の取り付けベースと事前に開けられた標準取り付け穴が標準で付属しています。開閉装置キャビネットへの統合、またはリング メイン ユニット (RMU) およびボックス型変電所への独立した設置に適しています。

2. 誤操作を防ぐメカニカルインターロック

キャビネットの切断スイッチおよび接地スイッチと連動する機械式インターロック機構がパネルに統合されており、負荷がかかった状態で接地スイッチを閉じたり、通電中の回路を接地したりするような高リスクのエラーを効果的に防止します。

3. 高強度APG絶縁ポール

APG（自動加圧ゲル化）エポキシ絶縁シリンダーを使用。絶縁耐力は IEC 規格をはるかに上回っています。湿気、ほこり、結露に対する耐性があり、沿面距離やフラッシュオーバーのリスクを排除します。

4. 実証済みの統合スプリング機構

統合されたスプリング機構は 20 年以上の市場検証を誇り、最大 30,000 回の操作と 50 回の全容量短絡遮断操作の機械的寿命を実現します。安定した開閉性能により、頻繁に開閉を必要とする産業用途に最適です。

コア技術仕様表

5 つの主な利点

1. 真空アーク消火: 高リスク環境でも安全

高真空遮断器を内蔵しています。裸火や爆発の危険を伴わずに故障遮断が発生し、二次事故を防ぎます。化学処理工場などの可燃性および爆発性の環境に適しています。

2. 固体密閉絶縁体: 過酷な環境でも耐性を発揮

統合された固体シールされたエポキシポールは湿気、ほこり、結露に耐え、絶縁関連の故障の頻度を大幅に減らします。

3. 超高速で包括的な保護: 機器の損傷を最小限に抑える

過負荷、短絡、漏れ電流に対するフルレンジの保護を提供します。開時間 ≤ 0.05 秒、閉時間 ≤ 0.1 秒の急速故障電流遮断により、下流の変圧器、モーター、送電線を保護します。

4. 最長 10 年間のメンテナンスフリー運用: O&M コストの削減

しっかりと密閉されたポールにより、遮断器や絶縁コンポーネントを交換する必要がありません。日常的なメンテナンスは操作機構の清掃に限定され、スペアパーツや手動検査にかかるコストが大幅に削減されます。

5. 統合 OEM サポート: 合理化されたアフターサービス

すべてのコンポーネントはHUAJIDIAN純正部品であり、完全な電気的および寸法的互換性を保証します。統合されたアフターサービスにより、複数のサプライヤー間での修理の調整に伴う複雑さが解消されます。

カスタマイズサービス

1. 電流および遮断容量: 定格電流 630A/1250A および短絡遮断電流 20/25/31.5kA が利用可能です。

2. 動作電源: 標準 DC 110V/220V; AC 制御スキームはご要望に応じてカスタマイズできます。

3. インテリジェントアップグレード: オプションのオンライン監視モジュールにより、リモート開閉、接触温度と機器ステータスのリアルタイム監視、およびパワーオートメーションシステムとの互換性が可能になります。

現実世界のプロジェクト アプリケーション

1. 内モンゴル非鉄金属鉱山における35kV配電プロジェクト

2023 年に、大規模な銅鉱山の地下主変電所は、HUAJIDIAN 33kV 1250A/31.5kA サーキットブレーカーを 16 台調達しました。鉱山の粉塵の多い環境と日中の気温の大幅な変動を考慮すると、固体シールされたポールにより、古いオイルタイプのスイッチによく見られる結露によるフラッシュオーバーの問題が効果的に排除されました。機構の清掃のみを必要とする 3 年間の連続運転後、変電所の年間 O&M コストは 68% 削減され、インターロック装置によりメンテナンス中の操作ミスの複数のリスクが排除されました。

2. 浙江省化学工業団地向けボックス型変電所プロジェクト

2024 年、フッ素化学企業は、インテリジェント監視モジュールを備えたカスタマイズされたサーキット ブレーカー 9 台を調達しました。クラス A 防爆ゾーンに位置する真空消弧技術により裸火が排除され、短絡火災の危険が排除されます。遠隔監視によりボックス型変電所の無人運転が可能になり、2つの別々の線路短絡障害時の急速トリップにより大規模な生産停止に伴う損失を防止しました。

よくある質問

Q1: HUAJIDIAN 35kV/33kV 真空遮断器のメンテナンス サイクルはどのくらいですか?定期的な部品交換は必要ですか？

A1: 固体シールされたポールと真空遮断器は 10 年間のメンテナンスフリー期間を備えています。日常のメンテナンスは、スプリング機構のほこりを掃除し、トランスミッションコンポーネントに注油するだけです。遮断器や絶縁柱などは10年以内に交換する必要がなく、部品在庫やメンテナンスの負担が大幅に軽減されます。

Q2: この 33kV サーキット ブレーカーは XGN 固定開閉装置でのみ使用できますか、それともリング メイン ユニット (RMU) やボックス型変電所などの非標準機器と互換性がありますか?

A2:互換性はあります。ユニットにはユニバーサル標準の取り付けベースが装備されています。 XGN スイッチギアに統合したり、リング メイン ユニット (RMU) やボックス型変電所などの非標準電力機器を独立して取り付けるために使用したりできます。ベースの寸法は、お客様のキャビネット図面に基づいて工場で調整できます。

Q3: HUAJIDIAN は送電網や産業プロジェクトの入札にどのような資格書類を提供できますか?

A3: 当社は、3C 必須認証、ユニット全体の工場検査報告書、国内 (GB) 規格と IEC 規格の両方に準拠したサードパーティの型式試験報告書を含む、完全な公式資格情報セットを提供します。すべての書類には公式のスタンプが押されており、国内のグリッド入札だけでなく、通関手続きや海外プロジェクトの受け入れの要件も満たしています。
