パワーシステム 20MVA、33kV/11kV、50Hz/60Hz
認証 IEC 62271-200、IEC 694、GB3906、DIN VDE 0670

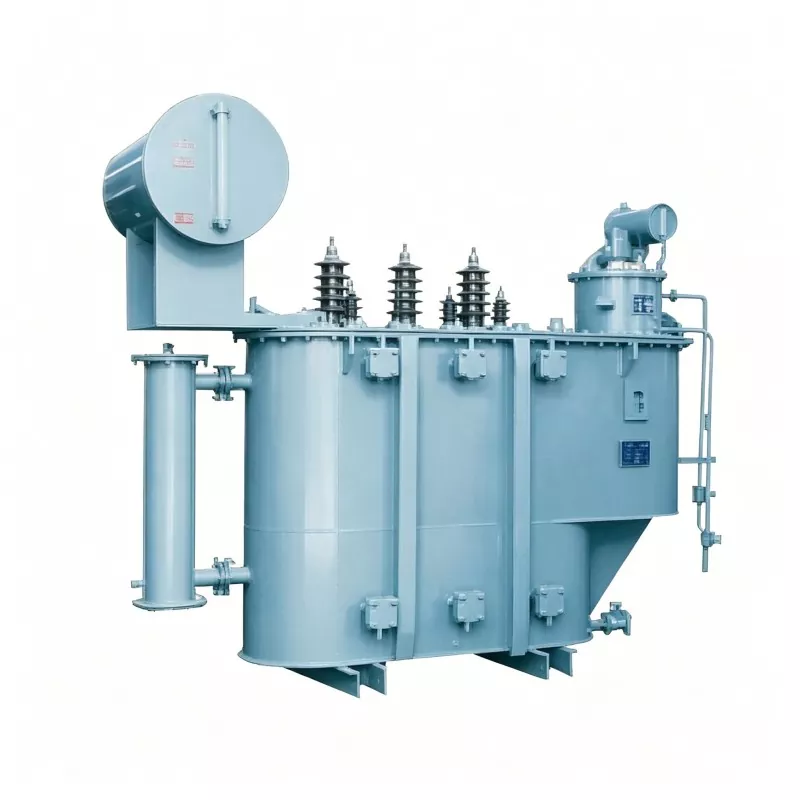

Huajidian の 33kV 11kV 20mVA 変圧器は、中規模および中規模向けの中核的な送配電機器です。 高圧送電網。国内の電源変圧器の専門メーカーとして、Huajidian は長年にわたる経験を活かしています。 製品構造と性能を最適化するための研究開発と生産の経験。中小規模とは異なります 配電用変圧器、この大容量機器は主に地方の中央変電所に配備されており、 33kVから11kVへの降圧配電という中核的なタスクを引き受けます。複雑な電力網条件にも適応可能です。 長期にわたる高負荷動作や瞬間的な短絡衝撃に耐え、主要プロジェクトで広く使用されています。 都市送電網のアップグレード、工業団地のインフラストラクチャー、新エネルギー送電網接続の配布など。
この製品は ISO 品質システム認定を受けており、国家エネルギー効率基準を満たしており、標準化された機能を備えています。 製造プロセスと厳格な品質管理により、さまざまな構造および運用要件を満たします。 高規格変電所。
1. 定格容量: 20MVA (20000kVA)、中規模から大規模の地域配電負荷シナリオに適しています。
2. 電圧レベル: 高圧側 33kV、低圧側 11kV;高圧側も装備可能 ±2×2.5% または ±5% オフロード/オンロード タップ チェンジャを備え、系統電圧に適応する柔軟な電圧調整が可能 変動。
3. 位相と周波数: 三相、50Hz、国内および国際の主流電力網規格と互換性があります。
4. 定格電流：33kV高圧側 約350A、11kV低圧側 約1050A 側面（安定した耐荷重能力を備えた、標準的な動力公式に従って計算されます）。
標準構成の Dyn11/YNd11、グリッド高調波を効果的に抑制し、電源品質を向上させ、 低電圧側に信頼性の高い中性点接地状態を提供します。現代の電力における主流の構成 流通システム。
7%～10%、変電所の短絡容量要件に応じてカスタマイズ可能、効果的に制限 短絡電流を遮断し、電力網と端末機器の安全を確保します。
雷インパルス耐電圧、電源周波耐電圧規格33kV、11kVに適合 システム。 33kV側の雷インパルス耐電圧は170kVに達し、優れた絶縁性を発揮します。 耐雷性能が高く、屋外の複雑な作業条件に適しています。
この製品は、さまざまな負荷や環境条件に適応するデュアルモード放熱をサポートしています。
- ONAN 油入自己冷却: 絶縁油の自然対流と受動的熱放散に依存します。 タンクフィンは、従来の負荷シナリオに適しており、エネルギー消費と騒音が低くなります。
- ONAF 油入空冷: 外部ファンと組み合わせて強制空冷し、冷却性能を大幅に向上させます。 機器の過負荷容量を確保し、ピーク電力消費時の高負荷電源需要に対応します。 期間。
機器のコアには高透磁率の珪素鋼板やアモルファス合金の低損失材料を使用し、効果的に 無負荷損失と負荷損失を削減し、国家レベル I および II のエネルギー効率基準を満たします。 The overall structure 強化されたタンクシェルを備えた密閉型の耐腐食性設計を採用しており、次のような複雑なシナリオに適しています。 屋内外の設置、高地、大きな温度差。完全密閉型オイル回路設計 絶縁油の経年劣化を防止し、その後のメンテナンスコストを大幅に削減し、長期にわたる絶縁油の保証を実現します。 設備の安定稼働。
33kV 11kV 20mVA 電源変圧器は、都市変電所、工業団地配電変電所、 新しいエネルギー網に接続された変電所、および地方自治体のインフラ電源プロジェクト。中型に適しています 人口が密集した都市部の住宅地、大規模な工業プラント、 空港と鉄道は電力供給、風力発電所と太陽光発電所の電圧変換、電力網のアップグレードをサポートします。
ケーススタディ: バングラデシュのブライハート 33/11kV GIS 変電所プロジェクト
バングラデシュの配電システム更新のブライハート33/11kV GIS変電所EPCプロジェクトにおいて、華甸市 変電所のコア降圧機器として33kV 11kV 20mVAの電源変圧器をカスタマイズして納入しました。 現地の高温多湿の過酷な環境をターゲットに最適化を図った製品です。 耐食性、防湿性、放熱性能に優れ、ONAF空冷モードを採用し、安定した動作を保証します。 継続的な高負荷下での動作。
試運転後、装置は 33kV 高圧電力から 11kV への変換を正常に完了しました。 配電電圧を改善し、浪埔の電力供給能力不足と電圧不安定の問題を解決 エリア。これにより、周辺の工業地帯や住宅地への電力供給が確保され、電力供給の信頼性が向上しました。 地域送電網の稼働率を30％向上させ、稼働以来故障ゼロの安定稼働を維持し、高収益を上げている 所有者と地元の電力当局から賞賛されています。
電力網の省エネと消費量削減の要件が継続的に強化されているため、 機器が国家レベル I および II のエネルギー効率基準を満たすことを明示的に要求することをお勧めします。 調達。 Huadian 製品は、低損失の鉄心と最適化された巻線設計を利用しており、その結果、低動作電圧が得られます。 エネルギー消費量を削減し、長期的な運用コストを効果的に削減します。
このモデルの大容量変圧器は入手困難であるため、実際のプロジェクトに基づいてカスタマイズする必要があります。 条件。購入前に、設置方法、高度、周囲温度、システムなどの重要なパラメータを確認します。 機器の正確な互換性を確保するには、短絡容量を確認する必要があります。
この電圧レベル変圧器には、33kV/11kV 高圧開閉装置、SF6 ガス絶縁開閉装置、 GIS は電気機器とリレー保護装置を組み合わせて完全な配電システムを形成し、 電力網の安全かつ規制に準拠した運用。
Q1: この 33kV 11kV 20mVA 電源変圧器は屋外の高所設置に適していますか?
A1: はい。 Huajidian はプロジェクトの高度と周囲温度に応じて変圧器をカスタマイズできます。 高地断熱強化、耐紫外線性、腐食および湿気保護機能を備えてアップグレードされています。 屋外の屋外、高地の低電圧環境に適しており、極端な天候にも耐えることができます。 高温、強風、降雨などの状況。
Q2: この変圧器のオンロード タップ チェンジャー構成とオフロード タップ チェンジャー構成の違いは何ですか?
A2: オフロード タップ チェンジャーは電圧調整のために非通電を必要とし、安定した送電網を備えたシナリオに適しています。 電圧と低いタップ変更周波数。負荷時タップ切換器により、通電を遮断することなくリアルタイムで電圧調整が可能 通常の電力供給に影響を与えることなく、電圧変動が大きく、電圧が高い電力網プロジェクトに適しています。 電源の信頼性要件。必要に応じて構成を選択できます。
Q3: 機器の寿命と定期メンテナンスの周期はどのくらいですか?
A3: 標準的な設置と通常の動作条件下では、機器の寿命は 30 年に達する可能性があります。それは 絶縁油のテスト、機器の密閉チェック、および ラインパラメータの調整。完全密閉構造を採用し、日常メンテナンスが軽減されます。 ワークロード、低いメンテナンスコスト、長期にわたる強力な運用安定性。
中国の専門の高圧変圧器メーカーおよびサービスプロバイダーとして、Huajidian は完全な製品を所有しています。 生産資格、高度な生産設備、専門の技術チーム。グローバルに提供できる パラメータのカスタマイズ、図面設計、正確な見積、オンサイトまでのワンストップサービスでお客様をサポートします。 設置指導やアフターメンテナンスも承ります。変電所プロジェクトのサポートが必要な場合は、お気軽にお問い合わせください。 カスタマイズされた技術ソリューションと調達見積もりを取得します。
