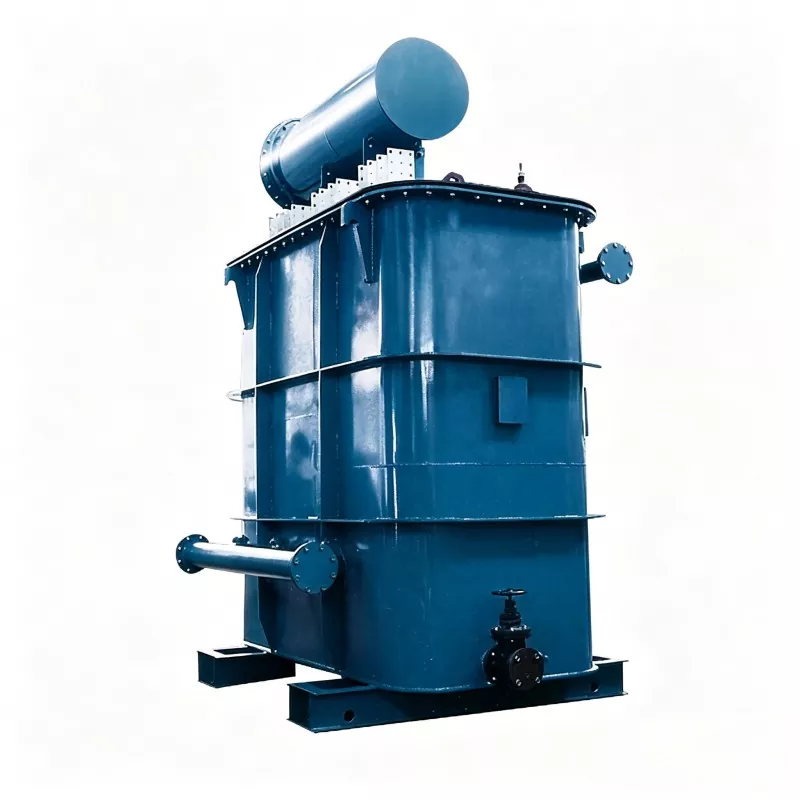

ZS 中間周波炉用整流変圧器

中間周波炉用のZS整流器変圧器は、電力網と主電源を接続する重要なデバイスです。 生産設備。特に中間の高調波と突入電流特性に合わせて最適化されています。 高周波炉や電気アーク炉のような製品構造により、無負荷損失と負荷損失が効果的に低減されます。その コンパクトな構造、低動作音、耐久性により、変電所や電力会社の主変圧器として最適です。 大規模な製錬および製造装置に電力を供給し、企業の電力効率の向上を支援し、 継続的な生産を実現し、環境保護と最新の工場での生産という二重の要件を満たします。

製品の利点

1. 低騒音で環境に優しい

高度なコア技術と騒音低減構造を採用し、動作騒音は業界標準をはるかに下回っています。 オフィスや住宅地の近くに設置しても騒音公害を防ぎます。

2. 動作条件への高い適応性

過負荷および短絡耐性に優れ、瞬間的な大電流サージに容易に対応し、 生産ラインの継続的かつ安定した稼動。

3. 省エネとコスト削減

高透磁率の配向冷延珪素鋼板を採用し、磁気回路を最適化 設計により、電力損失が大幅に削減され、電気コストが削減され、グリーン生産原則に沿ったものになります。

4. メンテナンスフリーで長寿命

中間周波炉用ZS整流器変圧器には波形油タンクまたはプレートが装備されています ラジエーター、高効率の油浸自己循環冷却システムを形成します。完全密閉設計により隔離 空気と湿気により絶縁油の劣化が遅れ、機器の耐久性が向上し、実質的にメンテナンスが不要になります。

コア技術パラメータ

1. モデル: ZS-10000/35

2. 定格容量：10000kVA（10MVA）

3. 高圧側電圧：34.5kV、タップレンジ選択可能 ±2×2.5%、±5%

4. 低圧側電圧: 必要に応じてカスタマイズ (10kV、6.6kV など)

5. 冷却方式：油浸自冷（ONAN）／油浸空冷（ONAF）

6. 接続グループ: Dyn11、YNd11、Dy11 またはカスタマイズされた

7. 定格周波数: 50 Hz / 60 Hz

8. 短絡インピーダンス: ≥10%、優れた短絡耐性能力

カスタマイズに関する注意事項: 特殊な電圧、非標準容量、および保護レベルは、必要に応じてカスタマイズできます。 さまざまな特殊な産業シナリオに適合します。

企業の強み

華事店は「中国の電力首都」として知られる温州市楽清市に位置するハイテク企業です。 同社は全自動コアシャーリングライン、真空加圧含浸装置、 精密検査機器の完全なセット。各機器は、出荷前に一連の日常テストを受けます。 誘導耐電圧、部分放電、無負荷特性を含む工場出荷時の状態で、 厳格な品質管理と欠陥のない納品。

応用事例

中国北部の大手冶金鋳造会社は、華地店 ZS-10000/35 整流変圧器を 3 台購入しました。 40トンの中周波炉生産ラインに電力を供給します。設備は工場に隣接して設置されています 厳しい騒音と動作安定性の管理が必要なオフィスエリア。

試運転後、装置は現場の騒音レベルを満たした状態で 24 時間連続稼働できます。 基準を満たしており、オフィスエリアへの影響はありません。製錬中に頻繁にサージ電流が発生し、装置が動作する 異常なくトリップすることなく安定して動作します。同時に、省エネ設計により電力を効果的に削減します。 2年以上安全に稼動しており、お客様から高い評価をいただいております。

よくある質問

Q1: この中間周波炉用 ZS 整流器変圧器は主にどのようなシナリオに適していますか?

A1: 主に中間周波炉、電気アーク炉、その他の冶金炉と組み合わせて使用されます。 鋳造設備。変電所や大型電源設備の主変圧器としてもご使用いただけます。 製造ライン。

Q2: 現場の要件に応じて装置パラメータを調整できますか?

A2: はい。電圧、容量、接続グループ、冷却方法、保護レベルなどはすべてカスタマイズ可能です。 さまざまな特殊な労働条件に対応します。

Q3: 中間周波炉用ZS整流器変圧器のエネルギー面での特長は何ですか 節約と耐用年数は？

A3: 高品質のケイ素鋼板と最適化された磁気回路により、エネルギー消費が効果的に削減されます。完全に 密閉された放熱構造によりオイルの劣化を遅らせ、機器の耐用年数を大幅に延長します。

購入メモ

お見積りやカスタマイズされたソリューションについてお問い合わせの際は、次の情報をお知らせください。

1. 定格容量と電圧レベル;

2. 高電圧タップ範囲と特定の低電圧パラメータ。

3. 必要な接続グループと冷却方法。

4. 現場の高度や周囲温度などの特別な作業条件要件。
