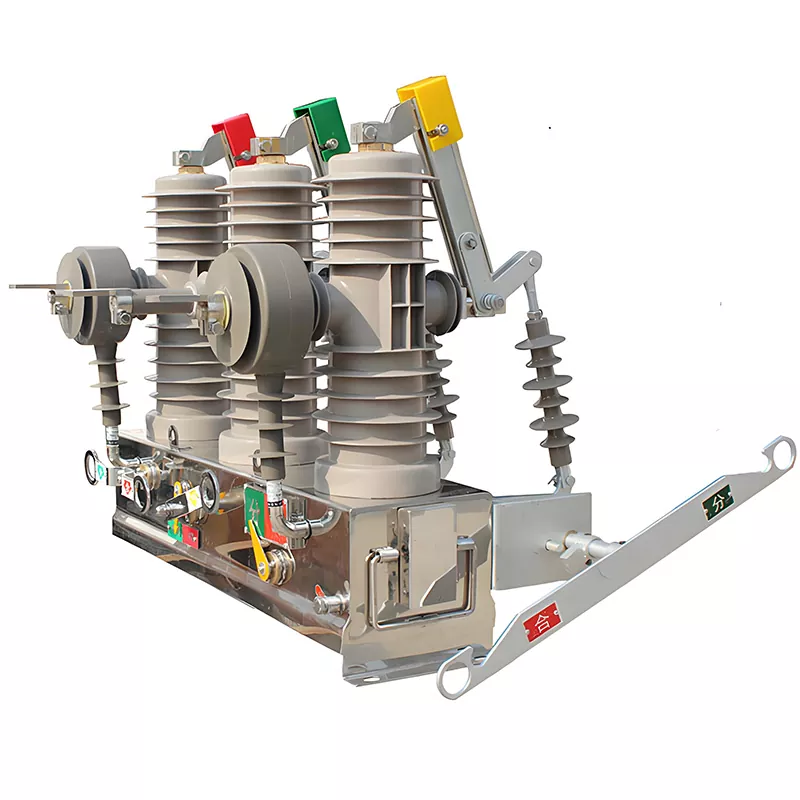

11kV柱上真空遮断器

HUAJIDIAN 11kV 柱取り付け真空サーキット ブレーカーは、従来の屋外スイッチの問題点、つまり高い故障率、面倒なメンテナンス、制限された機能に対処するように設計された進化を表しています。定格電圧 12kV で、三相 AC 50Hz の屋外配電ネットワークと互換性があります。従来のバネ機構から脱却し、合理化された構造と摩耗しやすい部品の少ない先進的な永久磁石操作機構を採用しています。真空遮断器と組み合わせることで、安定した信頼性の高い性能を実現します。この製品は、さまざまな通信方式 (GPRS や光ファイバーなど) をサポートするインテリジェントな測定、制御、保護システムを統合し、自動障害特定、遠隔制御、リアルタイム データ監視、正確な障害分離を可能にし、配電ネットワーク オートメーション (FA) における無人運転の要件を満たします。

製品の主な利点

1. 信頼性の高い構造、超低メンテナンスコスト

永久磁石の作動機構を利用することにより、この設計では、従来のバネ機構に見られる複雑な伝達構造が完全に排除されています。コンポーネントが少なく、摩耗しやすい弾性部品がないため、従来の機器によく見られる機械的疲労と高い故障率に関連する問題が根本的に解決されます。

2. 頻繁な使用に適した優れた長寿命

11kV 柱取り付け真空遮断器は、最大 30,000 回の操作の機械的寿命を誇ります。長期にわたって頻繁な開閉サイクルに耐えられるため、自動再閉路や高周波スイッチングを伴うスマート配電網アプリケーションに最適です。これにより、頻繁な稼働による機器の損傷を防ぎ、グリッドオートメーションシステムの継続的で安定したパフォーマンスを保証します。

3. 堅牢な障害処理、安全で安定した動作

定格短絡遮断電流は25kAで、連続30回の短絡遮断動作を確実に行うことができます。マイクロプロセッサベースの保護ユニットを内蔵しており、電圧ブロックを備えた 3 段階の方向性過電流保護、ゼロシーケンス保護、自動再閉路などの包括的な保護機能を提供します。系統障害を迅速に特定して隔離し、障害の伝播を防止し、系統運用の安全性を強化します。

4. インテリジェントな統合とリモート管理

測定、制御、保護、通信機能を 1 つのユニットに統合し、リモートスイッチング (開閉)、リアルタイム電力データ監視、障害警報、データアップロードをサポートします。 GPRS や光ファイバーなどの主流の通信モードと互換性があり、スマート グリッド管理プラットフォームとシームレスに連携して、配電ネットワークのデジタル、視覚化、インテリジェントな O&M (運用と保守) を可能にします。

5. 極端な屋外環境への適応性

過酷な屋外条件向けに特別に設計されており、高い保護定格を備え、-40°C ～ +70°C の極端な温度範囲内で安定して動作します。標高 2,000 メートルまでの高地およびクラス V の重度汚染地域に適しています。高温、低温、耐腐食性、防塵性に優れ、沿岸地域、工業地帯、高地地域など、多様で複雑な屋外環境に適応します。

アプリケーションシナリオ

1. 変電所の統合:​​ 変電所の主変圧器の 10kV 側の出力フィーダ スイッチとして機能し、フィーダ回路の安全なスイッチングと障害保護を保証します。

2. 線路の改修とアップグレード: 配電線の柱/鉄塔にセクショナライゼーションまたはタイ スイッチとして設置し、セグメント化された電源供給と障害分離を可能にします。

3. 一般的な配電シナリオ: 都市部のスマート グリッド、地方の送電網アップグレード、工業および鉱山企業、住宅コミュニティ、商業公園での配電制御に適しています。

4. 高信頼性電源シナリオ: 高い電源信頼性と配電ネットワークの自動化アップグレードが必要な分野に特に適しています。障害のあるセクションを迅速に隔離し、影響を受けていないエリアに電力を復旧させ、サービス品質を大幅に向上させます。

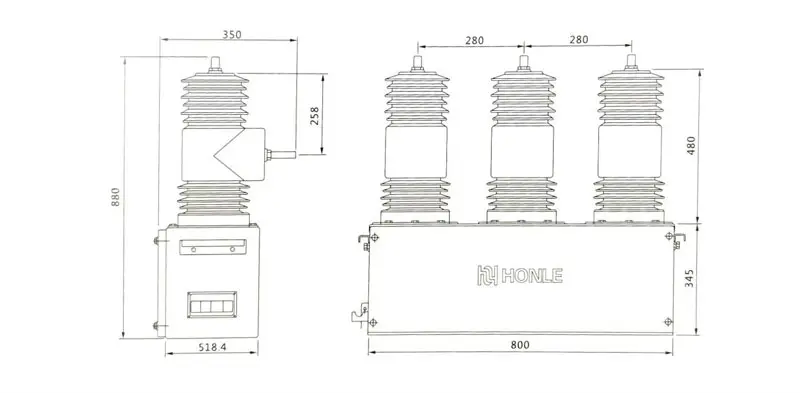

技術的パラメータ

実際の応用例

事例: 安徽省の地方送電網自動化アップグレードプロジェクト

2025 年、安徽省蚌埠市古鎮県は地方送電網自動化アップグレードプロジェクトを立ち上げ、HUAJIDIAN 11kV 柱上真空遮断器を多数導入しました。当初の地方の地方送電網は、自動化が低く、頻繁に故障するという特徴を持つ従来の開閉装置に依存していました。送電線の故障により広範囲にわたる停電が発生し、地方の住民や町の企業の安定した電力需要を満たせなくなりました。

このプロジェクトでは、活線バイパス方式を採用してこのインテリジェント回路ブレーカーを配電線の主要セクションに設置し、地元ユーザーへの電力供給が中断されないようにしています。このデバイスは、永久磁石機構の安定した性能とインテリジェントな障害識別システムを活用して、ミリ秒レベルの障害検出を実現し、障害のある線分を自動的に隔離し、影響を受けていないエリアに電力を迅速に復旧します。

このデバイスの導入後、地方の地方送電網の障害によって引き起こされる停電の率は大幅に低下し、地域の電力供給の信頼性は 99.98% に上昇しました。この製品は低温や重度の汚染に対する優れた耐性を備えているため、複雑な田舎の屋外環境に最適です。長期にわたってメンテナンスフリーで運用できるため、送電網の運用と保守の負担が効果的に軽減され、地方のスマートグリッドをアップグレードするという目標を達成できます。

よくある質問

Q1: 従来のスプリング機構と比較した永久磁石機構の主な利点は何ですか?

HUAJIDIAN 永久磁石機構は、従来のスプリング機構に見られる複雑な伝達構造を排除します。合理化された内部設計と脆弱な弾性コンポーネントがないため、材料の疲労、詰まり、スプリング機構に関連する高い故障率などの問題を根本的に解決します。このデバイスは、優れた動作安定性と最大 30,000 回の動作の機械的寿命を提供し、配電ネットワークでの頻繁な切り替えと自動再閉路をサポートします。また、メンテナンスフリーの運用が可能となり、ユーザーの長期的なO&Mコストを大幅に削減します。

Q2: このサーキットブレーカーは屋外の過酷な条件に耐えられますか?

はい。この製品は、極端な屋外環境向けに最適化されており、-40°C ～ +70°C の温度範囲にわたって安定した動作が可能で、最高 2,000 メートルの標高やクラス V の重度汚染のある地域に適しています。高い侵入保護評価と防塵、腐食、極端な温度に対する優れた耐性を備えており、湿気の多い海岸地域、工業地帯、高山地域などの過酷な環境でも確実に動作し、長期の屋外サービスの要件を完全に満たします。

Q3: 11kV 柱上真空遮断器はどのようなインテリジェント機能と通信方式をサポートしていますか?

この製品には、3 段階の電圧ブロックによる過電流保護、ゼロシーケンス保護、自動再閉路などの包括的な保護機能が統合されています。また、リモート制御、リアルタイムの電力データ監視、自動障害警報もサポートしています。通信に関しては、GPRS 無線と光ファイバー有線の両方の主流モードをサポートし、配信ネットワーク自動化プラットフォームとシームレスに統合します。これにより、リモートのインテリジェント デバイス制御、無人運用とメンテナンス、デジタル グリッド管理が可能になり、スマート グリッド インフラストラクチャの中核コンポーネントとして機能します。
