高電圧絶縁スイッチ

HUAJIDIAN の高電圧絶縁スイッチは、消弧機能のない無負荷絶縁デバイスです。その主な機能は、回路ブレーカーが開いた後に明確で目に見えるエアギャップを作成し、電源を負荷側から物理的に分離して保守要員の安全を確保することです。

配電自動化改修用の主流のインテリジェント絶縁デバイスとして、独立して動作することも、標準の柱に取り付けられた真空サーキットブレーカーと組み合わせて「サーキットブレーカー + 絶縁スイッチ」統合ユニットを形成することもできます。中国の中電圧屋外電力機器分野における深い専門知識を活かし、電圧、絶縁、自動化に関する国際技術基準に準拠した標準化された製品とカスタマイズされたソリューションの両方を提供します。

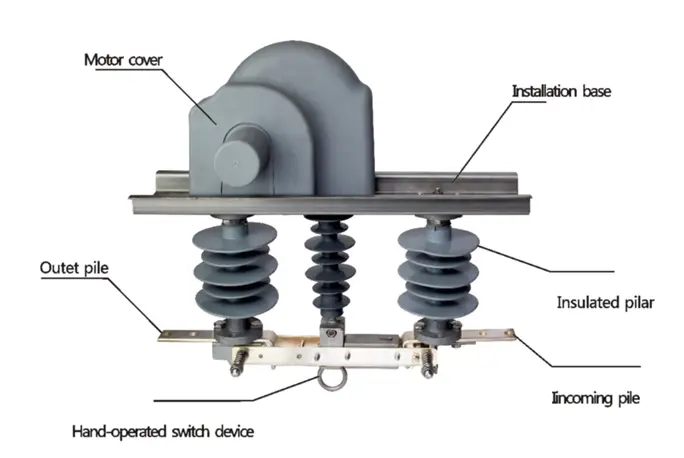

コア構造コンポーネント

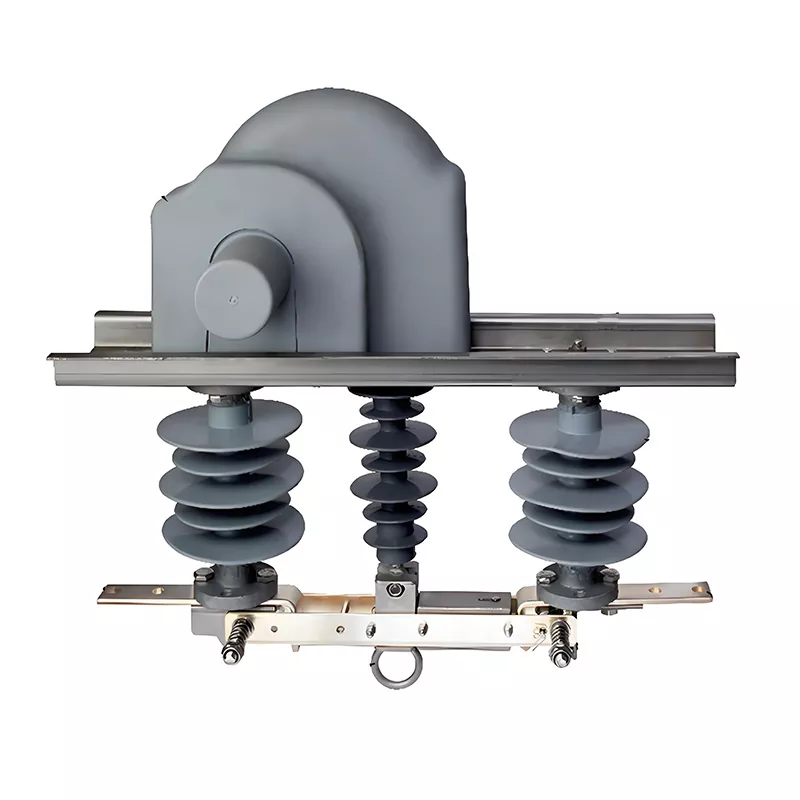

1. トップマウントグレー電動操作機構/インテリジェントコントローラー

モーター、トランスミッションギア、制御モジュールを内蔵しています。ローカル手動操作、電動開閉、リモートディスパッチ制御をサポートしており、配電自動化システムへの直接統合が可能です。また、リモート位置信号および活線表示用のオプション モジュールもサポートし、「4 つのリモート」(リモート信号、リモート測定、リモート制御、およびリモート調整) のスマート グリッド要件を満たします。

2.

2. 絶縁ブッシュ

左右相には導体回路を支える大型碍子を採用し、中相には接地開閉器や伝達機構の絶縁支持体となる小型小型碍子構造を採用し、電柱へのコンパクト設置が容易です。

3. 導電性接点および端子

高導電性合金で作られ、耐腐食性と耐酸化性の処理が施されており、過酷な屋外環境でも安定した回路の導通を保証します。

4. 中央リフティングリングとスプリングインターロック構造

手動操作と接地スイッチ間の機械的インターロックを可能にします。開閉位置をロックし、誤操作の危険を排除します。

主な機能上の利点

1. 視覚的な物理的隔離によりメンテナンスの安全性を確保

電源がオフになると、高電圧絶縁スイッチは明確なエアギャップを作成し、電源を負荷から完全に分離します。これは、グリッド保守のための世界的な安全基準に準拠しています。

2. さまざまなO&Mシナリオに適応する3つの制御モード

手動、電動、リモコンのオプションが利用可能です。遠隔集中操作により現場でのポールクライミングが置き換えられ、活線操作に伴う安全リスクが大幅に軽減されます。

3. 物流自動化システムとの互換性

オープン/クローズステータス信号をオートメーションマスターステーションにリアルタイムで送信し、スマートグリッドの自己修復アップグレードのリモートシグナリング要件を満たします。

4. 拡張可能な機能モジュール

オプションのアクセサリには、活線インジケーター、障害監視、誤操作防止インターロックが含まれており、さまざまな地域にわたる多様なスマート グリッド構築のニーズに対応します。

5. コンパクトなポールマウント設計

センターフェーズの小型上屋構造により、機器全体の体積が最小限に抑えられ、追加の取り付けブラケットを必要とせずに既存の電柱に設置できます。

構造表現

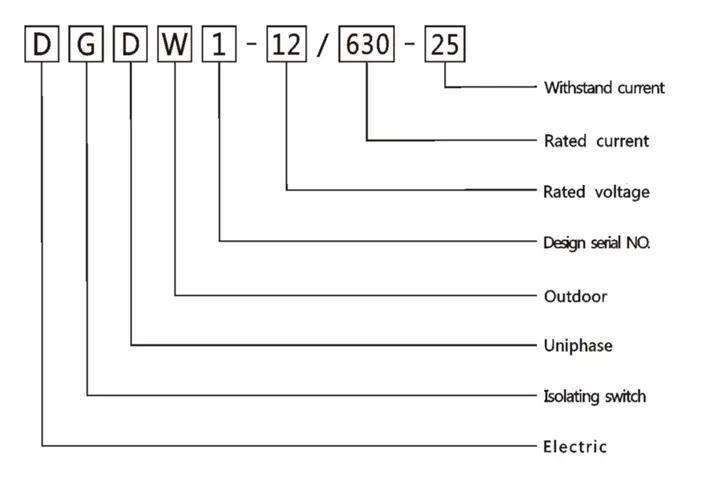

種類紹介

標準コア技術パラメータ

主要なアプリケーション シナリオ

1. ZW8-12 または ZW32-12 ポールマウント真空サーキットブレーカーと組み合わせて使用​​し、ラインメンテナンスの必須絶縁要件を満たす。

2. 都市および地方の配電ネットワークの自動化アップグレード中に回線を区分および分岐し、障害のあるセクションの遠隔分離を可能にします。

3. 都市および地方の 10kV 架空幹線および支線のメンテナンスおよび機器交換のための専用の安全絶縁装置。

実際の導入事例

2025 年、東南アジアの電力供給局は、42 の町や村と 180 キロメートル以上の 10kV 架空線をカバーする農村地域向けのスマート配電網アップグレード プロジェクトを開始しました。元のラインには、リモート制御機能のない従来の手動切断スイッチのみが装備されていました。メンテナンス担当者は現場で作業するためにポールに登る必要があり、その結果、停止が長くなり、安全上のリスクが高まりました。

プロジェクト請負業者は、自動化された区分化ライン システムを確立するために、HUAJIDIAN のスマート高電圧絶縁スイッチを ZW32-12 真空サーキット ブレーカーと組み合わせて選択しました。合計 126 台のユニットが供給され、絶縁および通信プロトコルに関する現地の国家基準を満たすようにカスタマイズされた改造が施されました。

1 年間の系統接続運用後に達成された重要な成果:

1. 回線切り替え操作はすべて配車センターからの遠隔操作で行われ、現場での活線作業の頻度が 85% 削減されます。

2. 障害の切り分けと電力の復旧に必要な時間が 2 ～ 3 時間から 3 分未満に短縮され、電源の信頼性が大幅に向上しました。

3. 目に見える絶縁ギャップ構造によりメンテナンス時の感電の危険がなく、年間を通じて安全事故ゼロです。

このプロジェクトは、海外送電網のアップグレードに対する製品の適合性を完全に検証し、ワンストップでカスタマイズされたサービスを提供する HUAJIDIAN の能力を実証します。

比較: HUAJIDIAN スマート切断スイッチと標準の手動切断スイッチ

製造能力とカスタマイズサービス

HUAJIDIAN は、研究開発、スタンピング、組立、完成品テストを統合した独立した製造施設を運営しており、包括的な高電圧電気性能試験装置を完備しています。当社は、世界中の顧客が当社の生産ラインや試験施設への現地訪問をスケジュールし、直接サンプルを選択することを歓迎します。

当社は国家規格に基づいた包括的なカスタマイズをサポートしています。絶縁パラメータ、通信プロトコル、動作電圧、機械的インターロック構造、および筐体保護定格はすべて調整可能です。標準的な大量調達であっても、プロジェクト固有の特殊な機器であっても、当社の技術チームは 1 対 1 のソリューション サポートを提供します。パラメータ、お見積り、カスタム図面などに関するお問い合わせはいつでも受け付けております。

よくある質問

Q1: この高電圧絶縁スイッチは、真空サーキットブレーカーのように、単独で負荷電流を遮断できますか?

A1: いいえ。この装置は無負荷動作用に設計されており、消弧室がありません。真空サーキットブレーカーは、切断スイッチが目に見える絶縁ギャップを作成する前に、まず負荷電流を遮断する必要があります。アーク関連の短絡事故を防ぐため、負荷がかかった状態でのスイッチングは固く禁止されています。このデバイスは、ZW8-12 または ZW32-12 などの柱に取り付けられた回路ブレーカーと組み合わせて使用​​する必要があります。

Q2: リモコンは標準機能ですか、それとも追加のカスタマイズが必要ですか?

A2: HUAJIDIAN スマート切断スイッチには、電気操作機構とリモート通信インターフェイスが標準装備されています。開閉ステータスのリモート信号が組み込まれており、追加費用はかかりません。特定のプロジェクト要件に基づいて、ライブライン インジケーターや障害監視拡張機能などのオプション モジュールを追加できます。

Q3: 中国以外の国の電気規格に準拠するように製品パラメータを変更できますか?

A3: はい。当社は高圧配電機器の専門メーカーとして、定格電流、短時間耐電流、絶縁体沿面距離、遠隔通信プロトコル、制御電源電圧など、世界の規格に合わせたフルパラメータのカスタマイズを提供しています。現地の公式電気仕様を提供するだけで、当社の研究開発チームが製品構造とパラメータを最適化し、地域の認証要件に確実に準拠できるようにします。
