33kV 柱上真空遮断器

HUAJIDIAN 33kV 柱上真空サーキット ブレーカーは、10kV ～ 33kV 屋外配電システム用に設計された高性能中電圧開閉装置です。これは主に、変電所の送電線、工業および鉱山企業の高圧受電線、住宅地の支線の保護と制御に使用されます。

この製品は、真空遮断器とインテリジェント コントローラを革新的に統合し、包括的な系統保護ロジックを内蔵しています。幹線への電力供給を中断することなく、障害のある支線を独立して隔離できるため、停電の範囲を効果的に最小限に抑え、配電ネットワークの運用の安定性を高めることができます。これは、最新のインテリジェント配信ネットワークのインフラストラクチャの中核として機能します。

主要な製品パラメータ

HUAJIDIAN は業界の製造基準を厳格に遵守しており、機器パラメータは屋外三相 AC 配電システムの動作要件と完全に互換性があります。主要なパラメータは次のとおりです。

1. 定格電圧: 12kV (10kV 都市/地方配電線に適し、33kV 柱設置動作条件と互換性あり)

2. 定格電流: 630A、1000A、1250A (さまざまな負荷要求を満たす複数の仕様)

3. 定格短絡遮断電流：20kA、25kA（重大な系統事故を遮断可能）

4.適用システム：50Hz三相AC屋外配電システム

5. 動作モード: デュアル手動/電気制御;インテリジェントな遠隔操作をサポート

主要な構造および性能の特徴

1. 統合的かつ最適化された構造設計

33kV 柱上真空遮断器は、負荷の開閉と短絡電流の遮断を担当する高性能真空遮断器を内蔵しています。外部にアークが漏れることなく、迅速なアーク消弧が可能です。このデバイスには、赤/緑のステータス インジケーターとともに、スプリング充電ハンドルと手動開閉ハンドルが装備されており、動作状態を明確で直接視覚的に監視できます。内蔵のスプリングチャージ機構により、安定したエネルギー貯蔵と信頼性の高いスイッチング動作が保証され、頻繁な長期使用の需要に対応します。

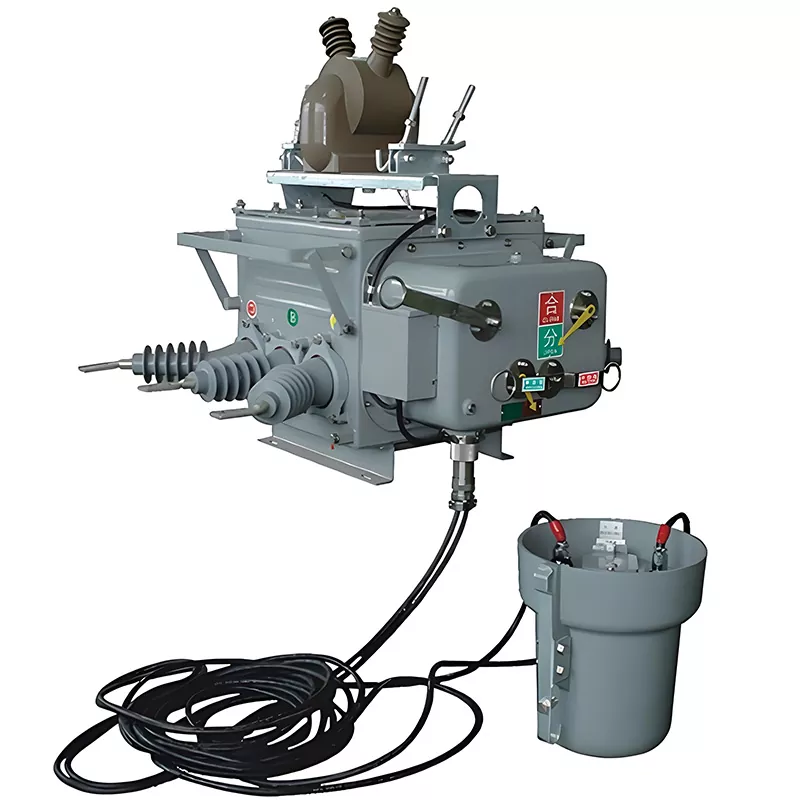

茶色の絶縁ハウジング変圧器 (PT) がユニットの上部に取り付けられており、下流のコントローラーに電力とライン電圧のサンプリングを提供します。このユニットは、特殊な黒色の防水ケーブルを介してコントローラに接続され、リアルタイムの電流および電圧信号を送信しながら、制御システムに安定した動作電力を供給します。

2. 優れた屋外環境適応性

33kV 柱上真空サーキットブレーカーは、防水性と防錆性を備えた完全に密閉された一体型エンクロージャ設計を特徴としています。外側のシリコンハウジングは汚れにくく、耐紫外線性があり、高温、大雨、強風などの極端な屋外条件に耐えることができます。メンテナンス要件を最小限に抑えながら長期間の柱上での運用を想定して設計されており、送電網の運用とメンテナンスのコストを大幅に削減します。

3. インテリジェントな統合保護ロジック

このデバイスは、配電ネットワークのインテリジェントな「ウォッチドッグ」として機能し、ゼロシーケンス接地および過電流状態に対する実証済みの保護ロジックを組み込んでいます。急速トリップ、時間遅延過電流保護、不足電圧トリップ、自動再閉路をサポートしています。ユーザーの支線で単相地絡または相間短絡が発生した場合、デバイスはミリ秒以内に自動的にトリップして、障害セクションを切り離します。これにより、細分化された保護が可能となり、幹​​線の広範囲にわたる停電を防ぐことができます。

主要な機能上の利点

1. 系統の安定性を高めるための正確な障害分離

このデバイスは、都市および地方の配電線で一般的な障害に対処するように設計されており、障害のある分岐を正確に特定し、独立して隔離します。障害のある回線が切り離されると、幹線への電力供給は中断されずに継続されます。これにより、停電の期間と範囲が効果的に最小限に抑えられ、住宅地、工業団地、地方の送電網の電力供給の信頼性が大幅に向上します。

2. 多次元遠隔インテリジェント制御

付属のインテリジェント コントローラーは、リモート スイッチング、自動障害レポート、リアルタイム データ送信をサポートする包括的な機能を提供します。 4G、光ファイバー、電力線搬送波 (PLC) の 3 つの主流通信方式と互換性があり、配電自動化マスター ステーションとシームレスに統合され、柱上機器の無人操作、遠隔監視、インテリジェントな管理が可能になります。

3. 国際規格への準拠とカスタマイズサポート

HUAJIDIAN は配電機器の専門メーカーとして、さまざまな国の電力規格や送電網運用仕様に合わせたカスタマイズ サービスを提供しています。パラメーターの調整、機能の最適化、構造のアップグレードをサポートし、世界中のユーザーにワンストップの独占的なソリューションを提供します。

典型的なアプリケーションシナリオ

1. 都市および地方の配電線: 10kV 架空線の境界保護。住宅地や工場にサービスを提供する支線の所有権境界スイッチとして機能します。

2. グリッド オートメーション アップグレード: 老朽化した配電ネットワークの保護とインテリジェントなアップグレードを区分化し、配電線の自動障害診断と隔離を可能にします。

3. 産業および鉱山の配電: 工業団地、鉱山、石油化学プロジェクトの高電圧受電線を保護し、産業機器の安全かつ安定した動作を保証します。

4. 変電所配電システム: 中小規模の変電所のフィーダ保護で、最新の配電ネットワークの自動化要件を満たします。

実際のプロジェクトのケーススタディ

1. プロジェクトの背景

2024 年、中国東部の地域で農村部の電力網自動化アップグレード プロジェクトが開始されました。地方の地方の配電線は広範囲に分散しており、支線障害が頻繁に発生した。単一点の障害が地域全体の停電を簡単に引き起こし、住宅の電力使用と地方の工業生産に重大な影響を与える可能性があります。

2. アプリケーションソリューション

このプロジェクトには、HUAJIDIAN 33kV 柱上真空遮断器を支線境界線および主配電線セクションに沿って一括配備することが含まれていました。ローカルの配電自動化マスター ステーションへの光ファイバー接続により、ライン電圧、電流、動作ステータスのリアルタイム監視が可能になり、インテリジェントな自動障害トリップおよび再閉路操作が可能になりました。

3. プロジェクトの成果

機器の試運転後、回線障害を切り分けるための応答速度は 90% 向上し、分岐障害によって幹線への電力供給が中断されることはなくなりました。地域送電網における年間平均停電回数は 6 回から 1 回未満に減少し、送電網の運用と保守のための手動作業負荷は 70% 減少しました。これにより、田舎の送電網の老朽化に伴う頻繁な障害と困難なメンテナンスの問題が解決され、インテリジェントなアップグレードが効果的に完了しました。

よくある質問

Q1: HUAJIDIAN 33kV 柱上真空サーキットブレーカーは、屋外の過酷な環境でも確実に動作しますか?

A1: はい、可能です。このデバイスは、紫外線や汚れに強い外部シリコンコンポーネントを備えた、完全に密閉された防水性と防錆性の筐体を備えています。屋外のポール設置用に特に最適化されており、高温および低温、豪雨、強烈な紫外線放射などの極端な条件に耐え、厳格な屋外環境シミュレーションテストに合格しており、長い耐用年数と事実上メンテナンスフリーの長期運用を保証します。

Q2: 製品はインテリジェントな制御と管理のためにどのようなリモート通信方法をサポートしていますか?

A2: マルチチャネル インテリジェント コントローラーを搭載したこのデバイスは、4G ワイヤレス、光ファイバー、電力線搬送波 (PLC) という 3 つの主流のリモート通信モードをサポートします。配電自動化マスター ステーションとシームレスに統合され、リモート スイッチング、リアルタイム障害アラーム、運用データ統計、およびリモート機器監視が可能になり、最新のスマート グリッド開発の要件を満たします。

Q3: さまざまな国の電気規格を満たすように製品をカスタマイズできますか?

A3: はい。 HUAJIDIAN は、さまざまな国や地域の電気規格や送電網仕様に合わせて、デバイス パラメータ、保護ロジック、通信プロトコル、構造構成の包括的なカスタマイズを提供します。また、多様なグローバル エンジニアリング プロジェクトのニーズを満たすために、コンプライアンス文書も提供します。
