24kv 接地スイッチ

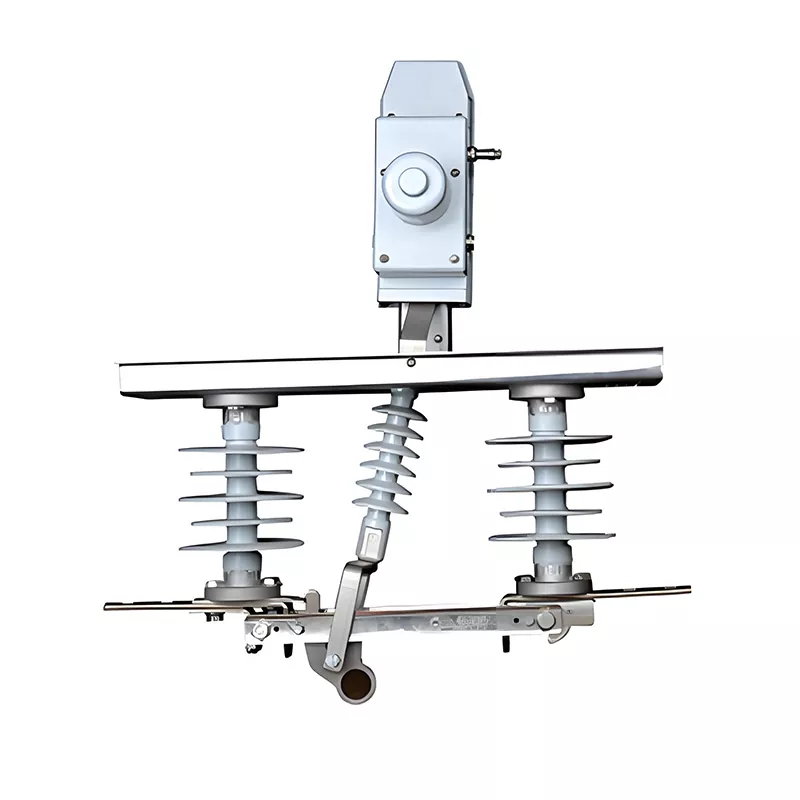

HUAJIDIAN 24kV 接地スイッチは、10kV 架空配電ネットワーク用に独自に開発された柱に取り付けられたインテリジェントな絶縁装置です。電気操作機構、全体的な絶縁保護、効率的な機械伝達が統合されており、リモートおよびローカルでの柔軟な開閉が可能になります。これは、ラインの安全分離、停電保守保護、およびインテリジェントな電力網監視において中核的な役割を果たし、配電ネットワークの自動化変革の中核的なサポート機器です。

HUAJIDIAN は、太陽光発電や DC バッテリーなどのさまざまな現場の電源ソリューションに合わせてカスタマイズされた動作メカニズムを提供し、地域の電力網の建設条件と互換性があります。すべての生産、テスト、カスタマイズ、アフターサービスは自社工場で行われ、技術チームが選択やソリューションのカスタマイズに関するコンサルティングを年中無休で提供します。

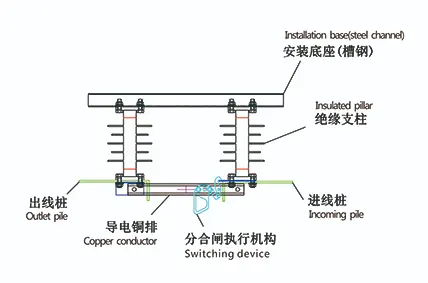

構造表現

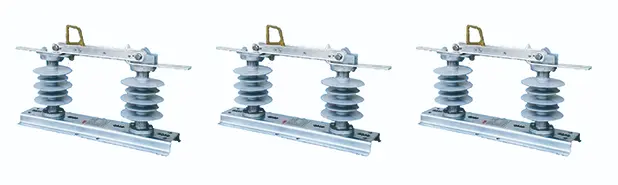

種類紹介

製品の主な利点

1. 過酷な屋外環境にも適応する強力な断熱性能

沿面距離の大きな複合絶縁体を装備し、クラス IV の耐汚染性評価を達成し、フラッシュオーバーや経年劣化に耐性があり、湿気、塵、海岸の塩水噴霧腐食に耐えることができます。絶縁コンポーネントと導電回路を個別に設計することで、充電部分と接地コンポーネント間の信頼性の高い絶縁が保証されます。すべての電源周波数と雷インパルス耐電圧インジケーターは規格を満たしており、高地および低地の両方の送電線に適しています。

2. 耐食性と耐久性に優れた導電回路、長い機械的寿命

主導体回路には銀メッキ銅プロセスが採用されており、接触抵抗が低く、導電性に優れ、長期使用時の温度上昇も低くなります。対称的な接触により圧力損失が低減されます。主要な機械部品はステンレス鋼+溶融亜鉛メッキの二重耐食性を使用しており、錆びや詰まりを防ぎます。機械的動作寿命は 10,000 サイクル以上で、長期使用時の接触不良のリスクを排除します。

3. 軽量でモジュール式の設計、設置コストとメンテナンスコストの削減

24kV 接地スイッチは軽量のモジュラー設計を特徴としており、鉄塔を改造することなく標準配電クロスアームに直接設置できます。リンケージドライブ構造は高い伝達効率とスムーズな動作を実現し、現場での試運転を簡素化し、その後のメンテナンス作業負荷を軽減し、建設費とライフサイクルメンテナンス費用を大幅に削減します。

主な技術パラメータ

該当するシナリオ

1. 幹線のセグメント化と支線の分離: 障害セクションを迅速に切断し、停止領域を最小限に抑えます。

2. リモート無人ライン: メンテナンスとライン切り替えを遠隔制御し、手動でポールを登るコストを削減します。

3. 工業団地における高電圧配電相互接続絶縁: 配電ネットワーク自動化システムとリンクして、負荷転送と迅速な故障診断を実現します。

4. 太陽光発電および風力発電のグリッド接続ラインの絶縁: メンテナンス中に確実に接地され、新しいエネルギーグリッド接続の安全性が確保されます。

ケーススタディ: 中国中部の山岳地帯における農村部の送電網アップグレードプロジェクト

郡電力供給局による山岳地帯の農村部の送電網のインテリジェントなアップグレードでは、散在する送電線、重度の塩水噴霧汚染、長いメンテナンス距離などの課題が発生しました。従来の手動切断スイッチでは、メンテナンスのたびに電気技師が電柱に登る必要があるため、リスクが高く、障害処理が遅くなります。このプロジェクトでは、太陽光発電式 HUAJIDIAN 24kV 接地開閉器 86 台を調達しました。 2 年間の運用後、遠隔操作により現場の回線パトロールが 70% 削減され、クラス IV の汚染防止がいしにより霧の季節のフラッシュオーバー故障が排除され、回線停止期間が 62% 減少しました。

従来の手動切断スイッチと比較した利点

設置および保守仕様

1. インストール要件

標準の屋外配電クロスアームに固定。設置場所には激しい振動や腐食性ガスがあってはなりません。設置高さは、高電圧の安全距離要件を満たし、一般的なポール/タワーの寸法と互換性がある必要があります。

2. 設置と試運転

完了後、開閉動作、機械的インジケータ、およびリモコン信号をチェックして、スイッチが詰まりなくスムーズに動作することを確認します。

3. 日常のメンテナンス

定期的に絶縁体の汚れの清掃、変速機部品の錆の有無、メカケースの密閉確認、リモコン電源の電池残量の確認を行ってください。大雨、台風、塩水噴霧の天候の後は特別な検査が必要であり、絶縁体は速やかに清掃する必要があります。

オプションの構成およびカスタマイズ サービス

1. 現在の仕様のカスタマイズ: 400A ～ 1250A のオプション、高地および低温の強化バージョンが利用可能です。

2. オプションの自動化通信インターフェイス: SCADA システムに接続して、開閉位置と機器の故障アラーム データをアップロードします。

3. 電源ソリューションのカスタマイズ: 外部主電源を使用せずに、太陽光発電と DC バッテリー電源のどちらかを選択します。

4. 複数の電気操作機構モデルが利用可能で、さまざまなリモコン通信プロトコルと互換性があります。

よくある質問

Q1: この24kV接地開閉器は、塩噴霧の激しい沿岸地域や高地でも安定して使用できますか?

A1: はい。この機器には、クラス IV の沿面距離の大きな複合絶縁体が標準装備されており、塩水噴霧、塵埃、湿気の多い海岸環境に耐えることができます。すべての金属可動部品はステンレス鋼+溶融亜鉛メッキの二重防食技術を使用しています。強化絶縁バージョンは、高地耐電圧補正要件を満たすために高地地域向けにカスタマイズできます。すべての耐電圧試験は型式試験に合格しています。

Q2: ポールに主電源がない場合、電動操作機構はどのような電力供給方法に対応していますか?

A2: HUAJIDIAN は 2 つのオフグリッド電源ソリューションを提供しています。独立したリチウムイオン DC バッテリー電源と、充電および制御モジュールを備えたソーラー パネル電源です。どちらのソリューションも外部電源から独立して 18 か月以上動作でき、電源のない山岳地帯、田園地帯、架空線にも完全に適応します。

Q3: 機器は既存の配電ネットワーク SCADA システムに接続し、障害信号をリモートでアップロードできますか?

A3: 主流の電力網通信プロトコルと互換性のある、オプションの二次通信モジュールが利用可能です。 SCADAプラットフォームに接続すると、開閉位置、機構の故障アラーム、遠隔制御用のバッテリー電圧低下などの障害情報をリアルタイムでアップロードできるため、柱上スイッチの遠隔オンライン監視が可能になり、現場検査の作業負荷が軽減されます。
