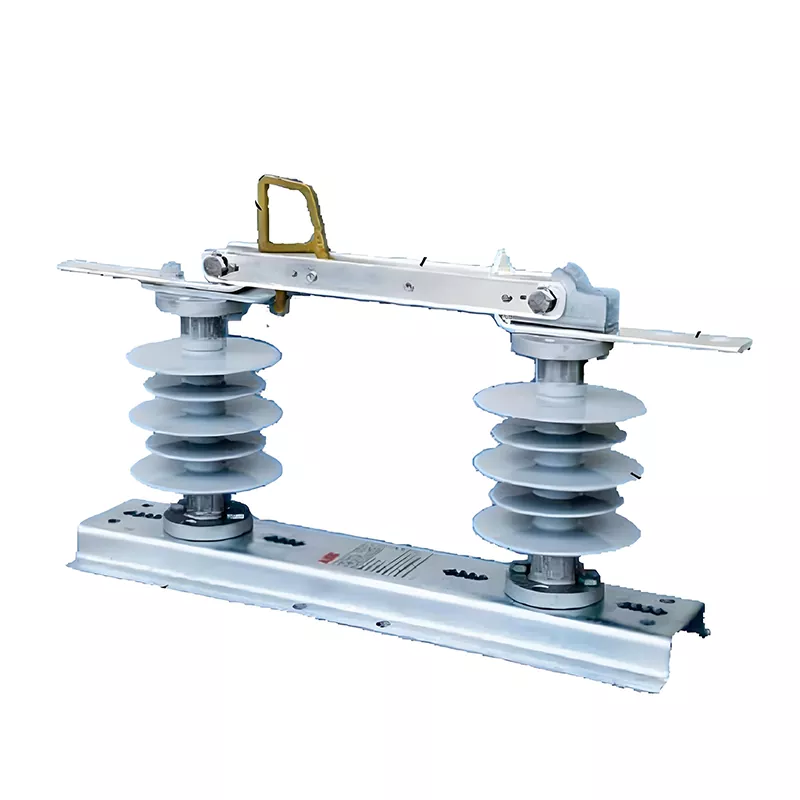

GDW1-12/630-25 屋内接地スイッチ

HUAJIDIAN GDW1-12/630-25 屋内接地スイッチは、中圧配電ネットワークのコアコンポーネントを専門とする専門メーカーによって独自に開発および製造された屋外電源保護デバイスです。この製品は、屋外の複雑な動作条件に合わせて最適化およびアップグレードされており、耐候性の低さ、動作モードの制限、動作の不安定さなど、従来の接地スイッチの問題点を解決しています。

この装置の定格電圧は 12kV、定格電流は 630A、短時間耐短絡電流は 25kA です。高強度の絶縁構造と高導電性の銅コンポーネントを利用することで、機器の操作およびメンテナンス中に目に見える断線と信頼性の高い接地を可能にし、残留電圧の危険を完全に排除し、メンテナンス担当者の個人の安全を確保します。これは、最新の配電ネットワークの標準化された運用と保守のための重要な中核機器です。

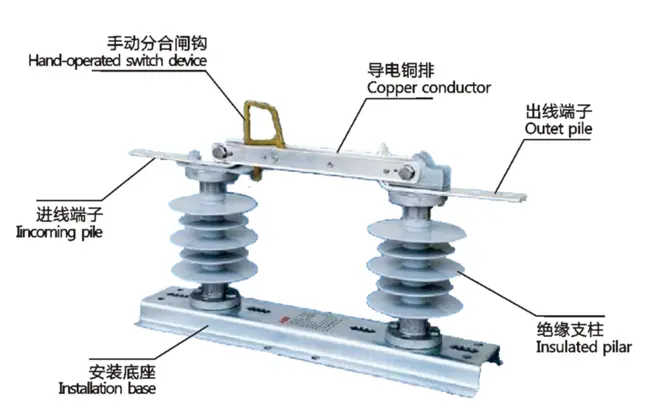

構造表現

種類紹介

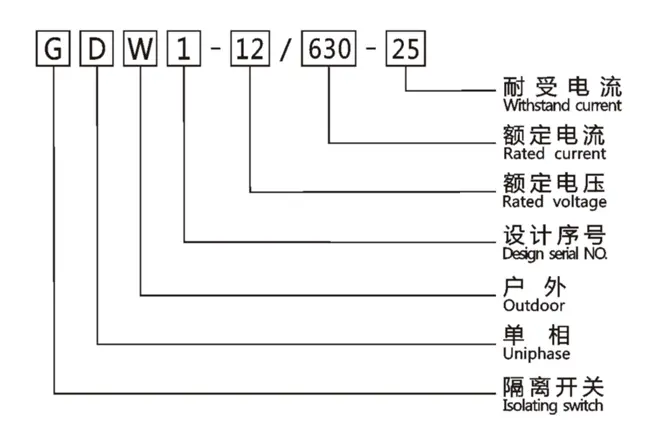

モデルの定義

GDW1-12/630-25 モデル番号の文字と数字は、以下で説明するように、特定の製品パラメータに対応します。

- G: 切断スイッチ。機器のコア機能属性を表します。

- D: 単相構造、単相配電線に適しています。

- W：屋外タイプ。屋外の自然環境でのラインに特化して設計されています。

- 1: 製品設計のシリアル番号。反復的に最適化されたモデルを表します。

- 12: 定格電圧 12kV、従来の中圧配電ネットワークに適しています

- 630: 定格電流 630A、主流の配電線の電流容量要件を満たしています。

- 25：短時間耐短絡電流25kAと非常に強い短絡衝撃耐性を備えています。

製品の主な利点

1. 優れた電気性能、安定した信頼性の高い導電性

GDW1-12/630-25 屋内接地スイッチは、導電性、耐摩耗性、耐久性に優れた高純度銅バスバーを使用しています。長期間の動作でも熱の蓄積や電力の減衰がなく、効率的で安定した電流伝送が保証されます。高性能絶縁サポートを装備し、最小沿面距離は 380mm に達し、優れた高電圧絶縁を提供し、12kV 高電圧回路を効果的に絶縁し、漏電やフラッシュオーバー事故を防止し、長期の高電圧条件下での機器の安全な動作を保証します。

2. デュアルモード動作設計、柔軟、インテリジェント、効率的

従来の機器の単一手動操作の制限を打ち破り、手動操作モードと電動操作モードの両方をサポートします。専用操作フックを標準装備し、現場での手動切替が安全・便利に行えます。 12V/24V DCモーター電圧に対応しており、遠隔自動制御用の電気操作機構を装備することができます。デュアルモード設計により、メンテナンス効率が大幅に向上し、手動操作のリスクが軽減され、インテリジェントな電力網の運用とメンテナンスのレベルが向上します。

3. 耐候性に優れ、複雑な使用条件にも適応

厳しい環境適応試験を経ており、北国の極寒や夏の高温の影響を受けず、-30℃～45℃の広い温度範囲で正常に動作します。厚さ10mmの氷の堆積に耐える優れた防氷性能を備えており、氷雪による機器の故障を防ぎます。標高3000m以下の地域に適しており、高原や山岳地帯などの複雑な地理・気象環境にも確実に適応し、高い耐久性と長寿命を誇ります。

主な技術パラメータ

アプリケーションシナリオ

HUAJIDIAN GDW1-12/630-25 屋内接地スイッチは、中電圧配電ネットワークの中核となる安全装置であり、架空送電線の屋外セクション、都市および地方の配電ネットワーク、変電所のサポート施設で広く使用されています。このデバイスは、日常のメンテナンス、機器のメンテナンス、緊急修理中に明確に視覚的に切断ポイントを提供し、回路の完全な物理的絶縁を実現し、残留電荷を徹底的に除去し、保守要員の個人の安全を包括的に保護します。

耐寒性、耐着氷性、高地適応性に優れており、特に極寒の北方地域、高原や山地、豪雪・氷雪地帯に適しています。複雑な気候や地理的環境にも安定して対応できるため、悪天候による機器の故障が大幅に軽減され、電力網全体の運用安定性が向上します。

実際のアプリケーションのケーススタディ

2023 年、HUAJIDIAN GDW1-12/630-25 屋内接地スイッチのバッチが、貴州省六盤水の 12kV 配電網アップグレード プロジェクトに適用され、成功しました。この地域は標高 2800 メートル近くにあり、冬の気温は厳しく、季節によっては氷が頻繁に発生します。従来の接地開閉器は、耐着氷性の低下、低温故障、操作の不便さなどの問題が発生しやすく、ラインのメンテナンスに重大なリスクをもたらします。

プロジェクトが設備を更新し、HUAJIDIAN 製品に置き換えた後、設備は -25℃の局地的な極寒の天候と 8 ～ 10mm の着氷条件に安定して耐えることができました。デュアルモード動作により、冬季の回線メンテナンスと緊急障害処理の効率が大幅に向上します。機器の試運転から 1 年以内に、ラインメンテナンスの安全事故はゼロで、機器の故障率は 85% 以上減少しました。この製品の安定した性能と優れた環境適応性はプロジェクトオーナーに高く評価され、高地極寒の配電網における安全性向上のベンチマークケースとなっています。

よくある質問

Q1: 通常の屋外断路器と比較して、この GDW1-12/630-25 屋内接地スイッチの利点は何ですか?

主な利点は 3 つあります。まず、高純度銅の導電構造と最適化された絶縁設計を採用しており、その結果、より強力な 25kA 短絡耐量とより高い絶縁安全性が実現します。 2 つ目は、電動操作モードと手動操作モードの両方をサポートしており、遠隔インテリジェント制御を可能にし、手動でしか操作できない従来の機器の制限を克服します。 3つ目は耐候性が大幅に向上しており、通常の製品をはるかに上回る耐環境性を備え、-30℃、着氷10mmの環境でも安定して動作します。

Q2: 装置の電動操作機構は汎用性があり、設置は便利ですか?

汎用性が高く、取り付けも簡単です。この製品は汎用の12V/24V DC電圧に対応しており、標準化されたインターフェースとモジュラー構造を採用しており、電気機構は複雑な改造や専門的なデバッグを必要とせずに簡単に分解および組み立てが可能です。ユーザーは、運用やメンテナンスのニーズに応じて電気機構を自由に選択または分解することができ、主流の高圧配電網自動制御システムと互換性があるため、後のメンテナンスが簡素化されます。

Q3: HUAJIDIAN はこの製品に対してどのようなアフターサービスと保証サービスを提供しますか?

HUAJIDIAN はフルサイクルの高品質サービスを提供し、すべての製品は工場出荷前に厳格なテストを受け、電力業界の基準を満たしています。このブランドは、長期保証、設置および試運転に関する専門的な技術指導、24 時間のアフターセールス相談を提供します。また、超高地や超低温などの特殊な動作条件に対してカスタマイズされた適応を提供して、さまざまな地域の送電網の運用とメンテナンスのニーズを満たすことができます。
