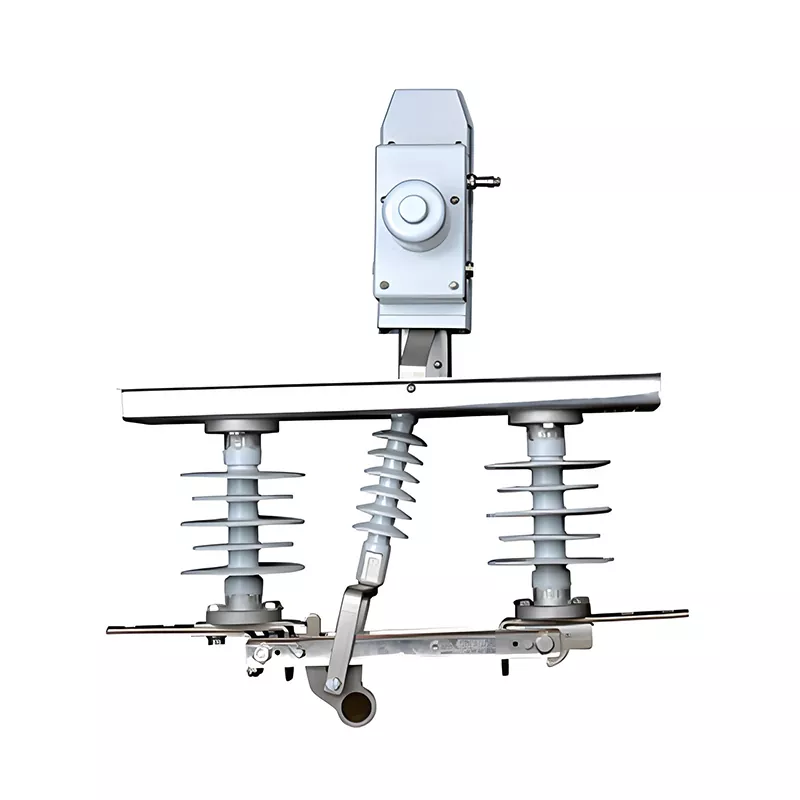

DGDW1シリーズ 開閉装置用接地開閉器

開閉装置用 DGDW1 シリーズ接地スイッチは、HUAJIDIAN の中核となる高圧電力保護製品で、主に 12kV 配電機器の安全絶縁、接地保護、動作制御に使用されます。 HUAJIDIAN は、成熟した製造プロセスと厳格な品質管理システムを活用し、国内外の電力エンジニアリング プロジェクトの信頼できるサプライヤーであり、中圧配電ネットワークのコア コンポーネントを提供しています。

従来の手動接地スイッチと比較して、この製品は専用のモーター駆動機構を備えており、遠隔電気制御と自動開閉が可能であり、現場での手動操作に伴う安全上のリスクを排除します。この製品は、高強度の断熱構造、全天候耐性、強力な汚染防止機能を統合しており、過酷な環境への適応性の低さ、故障率の高さ、メンテナンスコストの高さなど、従来の機器の業界の問題点を完全に解決します。

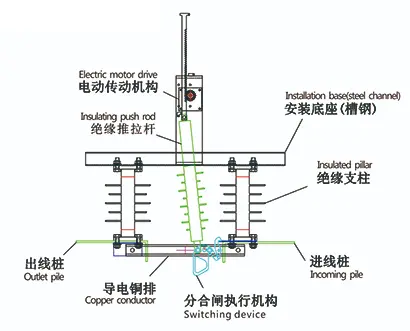

構造表現

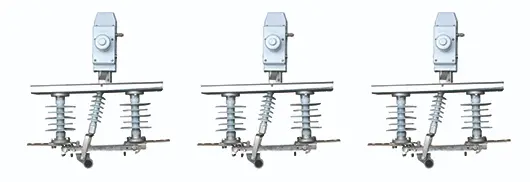

種類紹介

モデルの説明と主要な技術パラメータ

1. 機種説明

DGDW1 シリーズ モデルは、電力機器の標準化された命名規則に従っています。各文字の意味は次のとおりです。

- D: 電動式

- G: 切断スイッチ属性

- D: 単相構造

- W: 屋外対応

- 1: 製品設計のシリアル番号

2. 主な技術パラメータ

製品の主要な機能

1. 全自動電動操作、安全かつ効率的

DGDW1シリーズ開閉装置用接地開閉器は、専用のモータドライブと開閉アクチュエータを搭載しており、遠隔操作や現場での手動操作不要の全自動運転に対応しています。高地や高湿度などの複雑なシナリオにおける運用リスクを効果的に回避し、配電機器の切り替えやメンテナンスの効率を大幅に向上させ、最新のスマートグリッドの無人運用要件を満たします。

2. 優れた過電圧耐性、強化された破壊保護

この製品は業界の耐電圧規格に厳密に準拠しており、対地電源周波数耐電圧は 42kV、ブレークポイント電源周波数耐電圧は 48kV です。対地雷インパルス耐電圧は75kV、破壊点耐電圧は85kVです。これにより、落雷や動作過電圧に効果的に抵抗し、機器の故障や短絡障害を防止し、電力網の長期安定した動作を保証します。

3.高強度絶縁設計、安全・確実な絶縁

統合された高強度絶縁サポートを利用して、機器が開いているときに絶対に安全な絶縁距離を維持します。最適化された絶縁構造と高品質の材料は、絶縁の劣化や漏電のリスクを効果的に低減し、機器のメンテナンス時に明確で目に見える切断点を提供し、電力網の運用とメンテナンスの中核となる安全保証となります。

4. 強力な全天候適応力と幅広い用途

DGDW1シリーズ開閉装置用接地スイッチは、-30℃～70℃の環境下でも安定して動作し、クラスIV防汚対応、2mmの着氷に耐えます。高地山岳地帯（3000m以下）、海岸沿いの塩分・アルカリ性・多湿な地域、粉塵の多い工業現場に適しています。機械的寿命は 3000 サイクルに達し、安定した動作と非常に低いメンテナンスコストを実現します。

アプリケーションシナリオ

1. スマートグリッドおよび配電自動化システム：遠隔電力制御機能に依存し、電力網の遠隔監視と自動運用および保守のニーズを満たし、配電設備のインテリジェントで無人管理を実現します。

2. 屋外変電所および架空線プロジェクト: 12kV 屋外変電所および架空線の絶縁および接地保護に使用され、日常の機器メンテナンスおよび故障診断のための安全な切断を提供します。

3. 工業および過酷な地形シナリオ: 高地の山岳地帯、沿岸工業団地、粉塵の多い工場などの複雑な環境に適応し、汚染、温度差、高地によって引き起こされる機器の故障問題を解決します。

現実世界のエンジニアリング応用事例

1. 南西部山岳農村部スマートグリッドアップグレードプロジェクト

80 セットを超える HUAJIDIAN DGDW1 シリーズ開閉装置用接地スイッチが、雲南貴州高原の山岳地方の電力網アップグレード プロジェクトに導入されました。プロジェクトサイトは最高標高2800メートルに位置し、日ごとの気温差が大きく、降雨量が多く、汚染レベルも高い。従来の手動スイッチは腐食や絶縁不良が発生しやすく、現場での操作が困難でした。この製品は、クラスIVの耐汚染性、幅広い温度適応性、遠隔電動操作の利点により、山岳地帯での設備メンテナンスの問題を完全に解決しました。この機器は 3 年間連続して故障することなく稼働しており、送電網のメンテナンスの負担が大幅に軽減されています。

よくある質問

Q1: 従来の手動接地スイッチと比較した、開閉装置用 DGDW1 シリーズ接地スイッチの主な利点は何ですか?

主な利点は 3 つあります。1 つは、高レベルのインテリジェンスで、遠隔電動自動運転をサポートし、現場での手動作業のリスクを回避し、メンテナンス効率を向上させます。 2つ目は、より強力な環境適応性で、-30℃から70℃までの幅広い温度範囲、クラスIV汚染、着氷、高地のシナリオに適応します。 3 つ目は、機械寿命が 3000 サイクルであり、業界標準をはるかに上回っており、長期にわたる機器の交換とメンテナンスのコストを効果的に削減します。

Q2: 開閉装置用接地スイッチ DGDW1 シリーズは、高地や沿岸地域などの過酷な環境に適していますか?

完全に適しています。この製品は最高 3000 メートルの標高に適しており、ほとんどの高地山岳地帯の電力需要を満たします。クラス IV の耐汚染性評価を備えており、産業用粉塵や海岸の塩による腐食に効果的に耐性があります。優れた雷インパルス耐電圧性能は海岸沿いで頻繁に発生する雷雨にも適しており、高温および低温の温度変化に適応する広い温度範囲設計により、さまざまな過酷なシナリオでも安定した動作を保証します。
