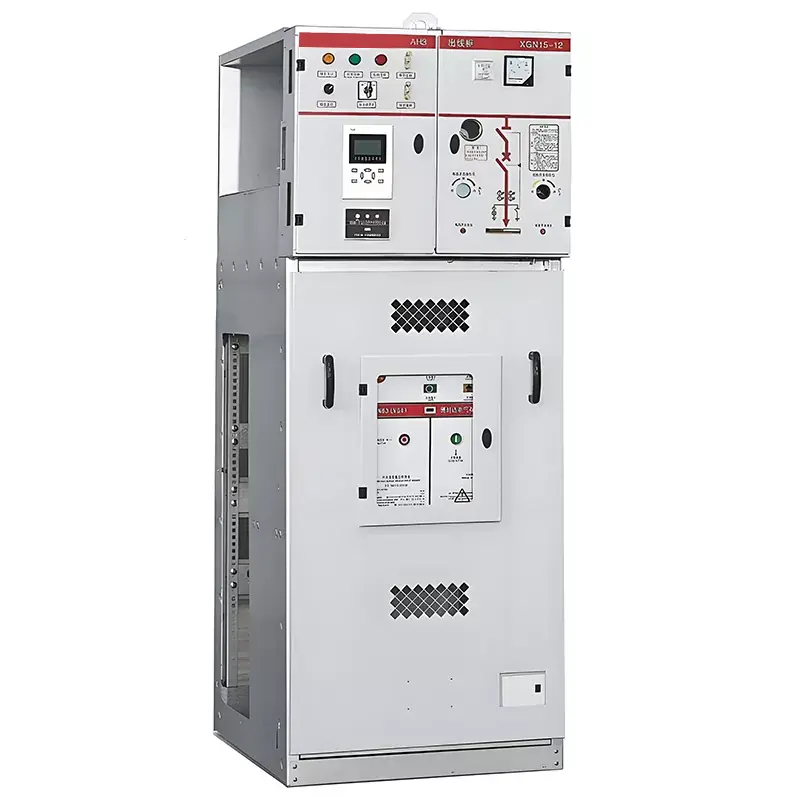

11kV 13.8kV 3ウェイリング本体

Huajidian 11kV 13.8kV 3 ウェイ リング メイン ユニットは、アップグレードに最適化された SF6 ガス絶縁リング メイン ユニットです。 中圧配電システム。従来製品と比較して、本製品は全体的な最適化を実現します。 構造と寸法、サイズが大きい、設置が不便、環境が悪いなどの問題を解決 従来のキャビネットの適応性。生産プロセスには自動化されたロボットアーム溶接と高精度が利用されています。 原料の加工から製造までの全工程を精密に制御する漏洩検知装置 完成品の納品、機器の安定性と寿命を保証します。

配電機器として信頼できる10kV SF6リングメインユニットにSF6を標準装備 ガス絶縁金属ケースサーキットブレーカーとケーブルスイッチは、屋内と屋外の両方の設置をサポートし、 過酷な条件下でも安定した動作を実現します。この製品は、住宅用配電、 商用電源、産業生産、新エネルギー系統接続に加え、非標準規格にも対応 カスタマイズ、お客様の現場の状況に応じた専用のリングメインユニットの配電ソリューションをカスタマイズ および技術的要件。

主な利点と機能:

1. 高品質の素材、頑丈で耐久性のある構造

キャビネット本体は2mm厚の亜鉛メッキ鋼板を使用し、精密な曲げ加工を複数回繰り返して成形されています。の 全体的な構造はシンプルで堅牢で、絶妙な外観を備えています。優れた耐食性と防錆性を備えています 耐性と機械的保護性能、外部環境の浸食や機械的耐性に効果的に抵抗します。 影響を軽減し、長期的な安定した動作を保証し、機器の寿命を大幅に延長します。

2. 操作とメンテナンスを容易にするモジュール式の独立したレイアウト

11kV および 13.8kV 3 ウェイ リング メイン ユニットは、明確で組織化された独立して分離された機能ユニットを備えています。 レイアウト。モジュール設計により、モジュール間の相互干渉が回避されます。日常点検、故障修理、部品交換 交換が簡単なので、運用とメンテナンスの効率が効果的に向上し、ユーザーの手間が軽減されます。 運用と保守のコスト。

3. 柔軟な構成と多様な動作モード

メイン スイッチはデュアル構成オプションをサポートしており、ABB SFL12 SF6 ロード スイッチまたは Huajidian のいずれかを選択します。 自社開発のFLN3612D SF6ロードスイッチ。プロジェクトの要件に応じて、ABB HAD/US シリーズ SF6 サーキット ブレーカーまたは VD4S 真空サーキットブレーカーも追加できます。手動と電動の両方の操作モードに対応しており、 さまざまな現場条件とインテリジェントな配電建設のニーズに適応します。

4. 高い適応性、複数のシナリオに適しています

屋内と屋外の両方で使用できるように設計されており、高温や高温などの複雑な環境でも安定して動作します。 湿気。この装置はIP3X保護等級を備えており、塵や異物の侵入を効果的に防ぎます。 屋外および産業環境における長期的な信頼性を確保します。

詳細な技術パラメータ

使用環境と寸法

1. 適用される環境条件

長期にわたる安定した動作を保証するために、適用される環境要件は次のとおりです。 周囲温度: -25℃〜+40℃;標高: ≤1000m。日平均相対湿度 ≤95%、月平均相対湿度 ≤90%。の 作業現場には、可燃性および爆発性物質、腐食性化学物質、および頻繁に発生する危険な物質が存在しないようにする必要があります。 振動や強い衝撃に耐えられるため、ほとんどの都市および産業用配電シナリオに適しています。

2. 全体寸法

主なアプリケーションシナリオ

11kV 13.8kV 3ウェイリングメインユニットは、民生、産業、インフラ、新エネルギー分野で幅広く使用されており、 住宅コミュニティ、商業センター、都市街路照明の電源供給、工場の配電、 生産ラインの自動電源供給。鉄道などの主要インフラプロジェクトにも適しています。 トンネル、空港、病院、さらには風力発電所や太陽光発電所の系統接続プロジェクト、 さまざまなシナリオに安全で安定した中電圧配電を提供します。

実際の適用事例

中国東部の分散型太陽光発電所プロジェクトで、華吉店は 13.8kV 3 回路リングをカスタマイズしました 発電所の系統接続および配電制御用のメインユニット。断続出力にも対応します 太陽光発電の特性を活かし、安全な電力の分離と安定した系統接続を実現 発電設備を活用し、新エネルギー電力を主要送電網に効率的に統合します。設備には、 現在まで故障なく稼働しており、新エネルギー網の厳しい電源基準を完全に満たしています 接続。

よくある質問

Q1: リングの SF6 ロード スイッチ バージョンと真空サーキット ブレーカー バージョンの違いは何ですか? 本体とそれぞれどのようなシナリオに適していますか?

A: SF6 ロード ブレーカーは、構成コストが低く、安定したパフォーマンスを提供し、次のような一般的なシナリオに適しています。 住宅コミュニティ、商業照明、一般産業用配電、頻繁な日常負荷に対応 中断の必要性。 VD4S 真空サーキット ブレーカーは、ABB SF6 サーキット ブレーカーと組み合わせて使用すると、より強力になります。 遮断容量（最大50kA）と優れた耐故障性を備え、高信頼性電源に最適です。 病院、データセンター、新エネルギー発電所、高負荷工業団地などの供給シナリオに対応します。

Q2: この11kV 13.8kV 3ウェイリングメインユニットは、現場でのカスタマイズやパラメータ調整に対応していますか?

A: はい。 Huajidianはプロのリング本体工場として、完全な次元のパーソナライズされたカスタマイズを提供します サービス。定格電流、保護構成、操作方法、キャビネットサイズ、付属品を調整可能 現場の電圧レベル、負荷サイズ、設置環境に応じて調整してください。独自の技術ソリューション、CAD 施工図や正確な見積書も入手可能です。

Q3: 装置の寿命と日常のメンテナンス周期はどのくらいですか?

A: 製品の機械的寿命は 2000 サイクル、負荷に対する全容量遮断寿命は 100 サイクルです。 ブレーカー。標準的な動作条件下では、設計寿命は 15 年を超えます。定期的なメンテナンス 推奨事項: 3 か月ごとに目視検査とほこりの除去を実行します。包括的なパフォーマンステストを実施する 気密性、回路抵抗、保護機能を含む12か月ごと。モジュール構造 メンテナンスの難易度が大幅に軽減され、装置の安定稼働サイクルが効果的に延長されます。

アフターサービスおよびカスタマイズされたサービス

Huajidian は、11kV および 13.8kV 3 方向リング メイン ユニットのシリーズ全体に対して、フルサイクルのワンストップ サービスを提供します。あ 専門のカスタマーサービスチームが年中無休で技術的なお問い合わせやトラブルシューティングに対応します。 時間。私たちは正確な見積もり、CAD 設置図、完全な技術ソリューション、およびオンサイトを提供できます。 プロジェクト要件に基づいたガイダンスサービス。継続的な技術革新と品質の向上に依存し、 世界中の顧客向けに専用の中圧配電ソリューションをカスタマイズし、多様なニーズに適応できます。 複数の業界やシナリオの電力ニーズに対応します。
