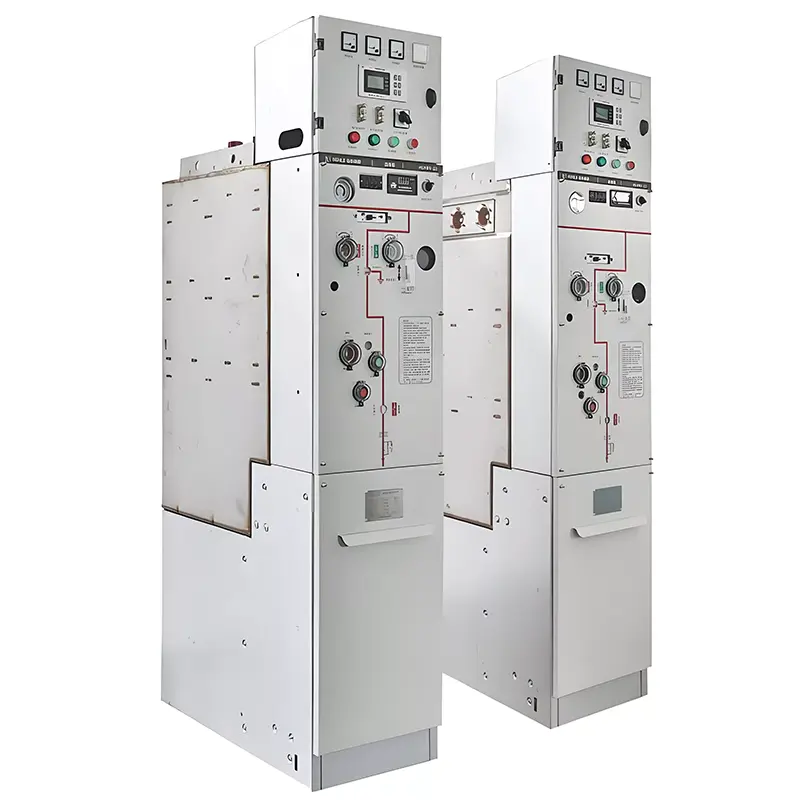

11kV SF6 GISガス絶縁開閉装置

Huajidian 11kV SF6 GIS ガス絶縁開閉装置は、高度にインテリジェントで環境に優しく、耐久性のあるリングです メインユニットは最新の配電システム向けに特別に設計されています。従来のSF6絶縁との比較 開閉装置に使用する温室効果ガスであるSF6の代わりに乾燥空気と窒素を使用し、SF6ゼロを実現した製品です。 排出量を削減し、送電網運用による二酸化炭素排出量を大幅に削減し、優れた環境に優しいことを実証します。 省エネのメリット。

この装置は、コンパクトなレイアウトと標準化されたモジュール設計を採用しており、センサー取得、自動化を統合しています。 制御およびインテリジェントな監視テクノロジー。受電、配電、保護、および 監視機能を備え、安定した動作と強力な耐干渉機能を保証します。すべての製品は 工場の全工程にわたって厳しい品質検査を実施し、安定した信頼できる品質を保証します。 さまざまなシナリオに合わせて標準化およびカスタマイズされた製品ソリューションを提供し、電力を包括的にカバーできます 都市部の住宅用電源、新エネルギー送電網接続、工業および鉱業企業における配電ニーズ、 交通拠点、医療施設、スーパーマーケット。

製品の主な利点

1. グリーンで環境に優しい低炭素運営

11kV SF6 GIS ガス絶縁開閉装置は、絶縁および消弧媒体として清浄な空気と窒素を使用します。 SF6温室効果ガス汚染を完全に排除します。優れたシール性能を誇る装置です。 年間漏洩率はわずか0.01ppm、内部水分含有量は≤150μL/Lで、国内外の基準を満たしています。 グリーン電力網構築基準を確立し、長期的な低炭素、環境に優しい、安定した電力供給を可能にします。 配電設備の操作。

2. スマートグリッドに適応するインテリジェントなエンパワーメント

高精度センシング・自動制御・情報取得システムを搭載し、監視が可能です。 機器の稼働状況や部分放電をリアルタイムに把握できるため、故障の早期警告や遠隔制御が可能になります。それ グリッドオートメーションの自己修復機能をサポートし、ライン障害を迅速に特定して隔離し、効果的に改善します。 配電網のインテリジェンスレベルと運用保守効率。

3. コンパクトな構造、耐久性の高い動作

統合モジュラー設計を採用し、装置は小さな面積を占め、上部と側面の両方の拡張をサポートします。 さまざまな設置スペースに適応する設置方法。装置は堅牢な構造を持ち、8 度の角度が付いています。 耐震性が高く、耐久性に優れています。サーキットブレーカーの機械的寿命は最大 10,000 です。 断路器と接地開閉器の動作寿命は 3,000 サイクル、1 回当たりの抵抗値は 3,000 サイクルです。 主回路の位相は≤120μΩであり、長期にわたる安定した故障のない動作を保証します。

4. 高い適応性、幅広い用途

-40℃～+50℃の極端な温度環境でも安定して動作し、高地での使用に適しています。 標高 4000 メートル以下で、高湿度や厳しい気象条件にも耐えられます。空気室はIP67準拠 キャビネットの外装はIP4Xの保護等級を備えており、粉塵、水、汚れを効果的に防ぎます。 異物の侵入を防ぎ、屋内および屋外の複雑な動作条件のニーズを満たします。

製品仕様と主要な技術パラメータ

1. 基本動作条件

- 定格電圧: 12kV

- 定格周波数: 50Hz 三相交流

- システムタイプ: シングルバスバー/シングルバスバー分割システム

- 周囲温度: -40℃~+50℃

- 相対湿度: 日平均 <95%、月平均 <90%

- 適用高度: ≤4000メートル

- 耐震性: 8度

2. 主要な技術パラメータ

- 定格電流: 630A

- アーク消火方式：真空インタラプタ

- 断熱媒体: 清浄空気/窒素

- 定格短絡遮断電流: 20kA

・3秒定格短時間耐電流：主回路20kA、接地回路17/4kA

- 1min 電源周波数耐電圧: 相間/接地 42kV、ブレークオフ 48kV

- 雷インパルス耐電圧: 相間/アース間 75kV、遮断 85kV

- 部分放電: ≤20pC

- 内部耐アーク能力: 20kA/0.5s

- 年間ガス漏れ量: 0.01ppm

- ゼロ圧力動作: ゼロゲージ圧力下での通常の動作をサポートします。

3. 装置寸法図（単位：mm）

- 上部拡張サーキットブレーカーキャビネット/ケーブルキャビネット: 420×850×1950

- 上部拡張 PT キャビネット: 600×850×1950

- サイド拡張サーキットブレーカーキャビネット/ケーブルキャビネット: 420×850×2000

・サイド拡張PTキャビネット：600×850×1950

主な応用シナリオ

Huajidian 11kV SF6 GIS ガス絶縁開閉装置は、主に産業および電力の受配電に使用されます。 民間ケーブルリングネットワークおよび配電ネットワーク端末プロジェクト。都市部の住宅用電力に幅広く適用可能 配電、小型変電所、交換局、ケーブル分岐ボックス、ボックス型変電所、産業および鉱業 企業、ショッピングモール、空港、地下鉄、風力発電所、病院、スタジアム、鉄道、トンネルなど 民生用建物、産業用などのさまざまな中圧配電シナリオをカバーするシナリオ 生産と新エネルギー発電。

現実世界のエンジニアリング応用事例

重慶市の物流工業団地は設備の老朽化と電力供給の信頼性不足に悩まされていた。の プロジェクトは、古い機器を華事店のインテリジェント GIS 開閉装置に置き換えました。モジュラー設計を活用し、迅速に 設置、プロジェクトは機器の交換と系統接続の試運転を短期間で完了し、 公園の送電網をインテリジェントに監視します。製品の20kA短絡耐量と内部耐量 アーク保護性能は産業用負荷変動の影響に効果的に抵抗し、安定した電力を供給します。 公園の生産および物流業務に供給します。

よくある質問

Q1: 従来の SF6 装置と比較して、この GIS 開閉装置の主な環境上の利点は何ですか?

従来の GIS 機器は強い温室効果を持つ SF6 ガスに依存しており、漏洩すると重大な事故を引き起こす可能性があります。 環境被害。この華吉点の装置は、環境に優しい断熱媒体として純粋な空気と窒素を使用しています。 SF6汚染のリスクを完全に排除します。一方で、本装置は優れたシール性能を誇り、 年間漏洩率が 0.01ppm と低く、そのグリーン性と低炭素性を強調し、主流となっています。 最新のグリーンスマートグリッド向けのアップグレード製品。

Q2: 高地、低温などの極限環境でも正常に動作しますか?

安定した動作が可能です。この製品は、過酷な作業条件向けに特別に設計されており、 温度範囲は-40℃～+50℃、高度4000メートル以下に適し、耐震性は8度です。 低温、低圧、高湿度などの過酷な環境に耐える耐性があります。 ゼロゲージ圧動作にも対応しており、多少の空気圧変動でも正常に動作します。 極めて高い動作安定性を発揮します。

Q3: この製品はカスタマイズされたソリューションとアフターセールス技術サービスをサポートしていますか?

Huajidian は、あらゆるシナリオに合わせてカスタマイズされたソリューションとワンストップの技術サービスを提供します。ユーザーの意見に基づいて、 設置スペース、動作条件、グリッド構成に合わせて、設備の増設方法をカスタマイズし、 パラメータ設定とインテリジェントな監視機能。また、以下を含むフルプロセスサービスも提供します。 販売前のソリューション設計、販売中の設置ガイダンス、販売後の運用とメンテナンス。相談できます いつでも見積もり、図面、ソリューション最適化サービスを入手できます。

サービス保証

華吉店は、標準化された工場生産システムと包括的な技術サービスシステムを活用して、 高品質の 11kV SF6 GIS ガス絶縁開閉装置および関連サービスを世界中のユーザーに提供します。製品をサポートします カスタマイズ、技術調整、図面提供、現場指導など。製品お見積りの場合、パラメータ マッチングや案件のご相談など、ホームページまたはホットラインからいつでもお問い合わせください。

環境ガス断熱 RMU の主な技術パラメータ

サーキットブレーカーの主な技術パラメータ

母線側複合接地開閉器の主回路（断路器）の主な技術パラメータ

バスバー側の複合接地スイッチの接地回路（接地スイッチ）の主な技術パラメータ

ばねエネルギー貯蔵操作機構の主な技術パラメータ
