33kV SF6 GIS ガス絶縁開閉装置

電気的安全性と無停電電源供給は、現代の産業における永続的な必須要件を構成します。 さまざまな種類の開閉装置が安定した電力供給を確保するという重要な使命を担っています。 電力網の運用。華地店グループは中高電圧の徹底的な研究開発に何年も費やしてきました。 開閉装置。 33kV SF6 GIS ガス絶縁開閉装置の開発は、広範な最前線に根ざしています。 製品チームによって長年にわたって蓄積された運用およびメンテナンスの経験 (特にパフォーマンスに関して) 高温および低温、高い粉塵レベル、頻繁なスイッチング操作などの極端な条件下での使用。

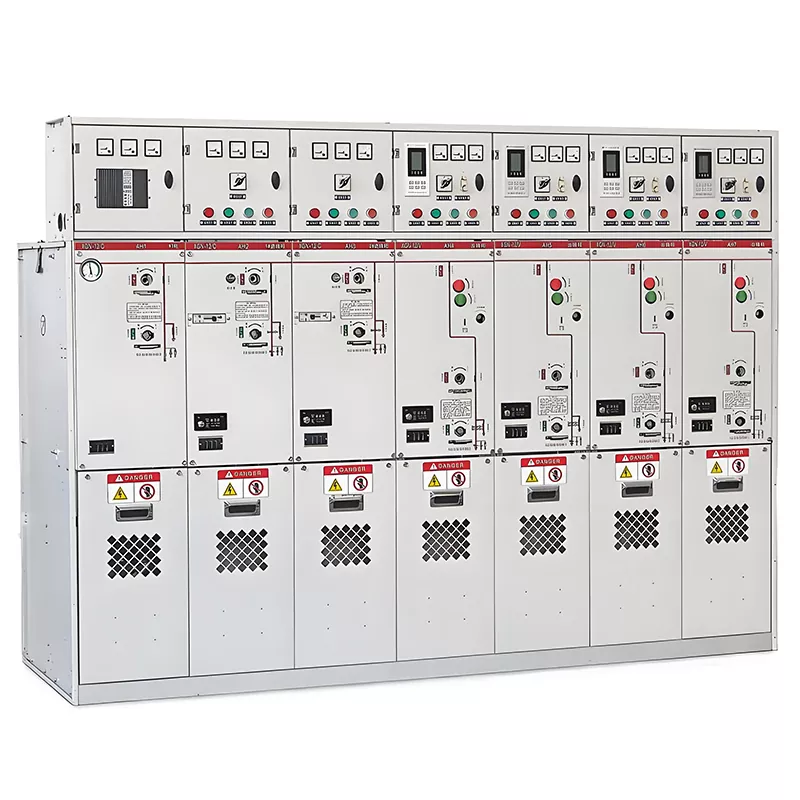

33kV SF6 GIS ガス絶縁開閉装置は、従来の屋外絶縁アーキテクチャから脱却し、代わりに SF6 絶縁ガスが充填された完全に密閉された装甲金属製エンクロージャ。国家基準を厳格に遵守しています GB3906 および世界的な業界標準 IEC298 は、カスタマイズ可能な標準 IP2X 保護等級を備えており、 特定のプロジェクト要件に基づいて IP4X にアップグレードされます。すべての内部ライブコンポーネントは、外部から完全に隔離されています。 外部環境を遮断し、異物の侵入による短絡故障を防止します。 現場のオペレーターとグリッドインフラ自体の両方に二重の安全バリアを確立します。

絶縁構成に関しては、相間または相間を問わず、空気絶縁クリアランスがある場合は常に、 位相からグランドまでの距離は 125mm 以内で、機器には圧縮比を誇るセラミックポスト絶縁体が装備されています。 強度≧8000N。これにより、幅広い環境条件下で安定した絶縁性能が確保され、 具体的には、-25°C ～ +40°C の温度範囲内および最大 1,000 メートルの高度で使用します。信頼される地元として サプライヤーである Huajidian は、国内および国内の両方の数千の電力エンジニアリング プロジェクトから収集した現場のフィードバックを活用しています。 インターナショナル — 製品構造を継続的に最適化し、コンポーネントの選択を改良します。

製品の主な利点

1. 充実の安全保護「5つの予防」連動機能を標準搭載

高圧配電機器の基盤は安全性です。花季店 33kV SF6 GIS 開閉装置は次のものに依存しています。 必須の「5つの予防」インターロック機能を実装するための精密な機械的インターロック構造:

1.1.サーキットブレーカーの偶発的な開閉を防ぎます。

1.2.負荷がかかった状態で断路器 (アイソレータ) が動作するのを防ぎます。

1.3.通電回路にアース線を適用することを防ぎます。

1.4.アース線が接続されているときに回路ブレーカーを閉じる (ラインに通電する) ことを防ぎます。

1.5.人が通電中のコンパートメントに誤って入るのを防ぎます。

機械的インターロックシステム全体は、受動的な強制ロック構造を採用しています。これは基本的に 人間の操作上の過失によって引き起こされる安全上の危険を排除し、それによって現場の安全の発生率を削減します。 これが、この製品が多くの公共インフラ、産業、および公共インフラで広く採用されている主な理由です。 採掘プロジェクト。

2. モジュール式でコンパクトな構造：設置とメンテナンスが容易

The equipment cabinet, core components, and operating mechanisms feature a split-modular design.これは大幅に shortens on-site assembly times and simplifies routine maintenance tasks in the long run.ユーザーは以下に基づいて選択できます specific requirements—either the ZN28A-12 split-type vacuum circuit breaker or the ZN63-12 (VS1) vacuum circuit breaker, paired with either electromagnetic or spring-operated mechanisms, to suit various operational scenarios 異なるスイッチング周波数が関係します。 The compact cabinet design occupies minimal floor space, effectively saving 変電所内の土木スペース。 It is particularly well-suited for space-constrained construction environments, such as the retrofitting of small distribution rooms in older urban areas or the construction of 地下交換局。

3. インテリジェントな拡張のための予約インターフェイス: 将来のスマート グリッド開発に対応

基本的な送電および配電機能のみを提供する従来の開閉装置とは異なり、この 33kV SF6 GIS ガス絶縁開閉装置は、センサーおよびリレー保護装置用に予約された内部取り付けスロットを備えており、 グリッド自動化のためのリモート監視システムとのシームレスな統合を実現します。互換性のある監視コンポーネントが確立されると、 設置されている機器はリアルタイムで動作データを収集し、潜在的な機器に対して早期に警告を発することができます。 障害を検出し、リモートインテリジェント制御を有効にします。これにより、ユーザーは開閉装置全体を交換する必要がなくなります。 将来のスマートグリッドのアップグレード中にユニットを設置できるため、将来の拡張と技術進歩の余地が十分にあります。

詳細な技術仕様

注: 33kV ユニット全体の絶縁、耐電圧、および遮断容量のパラメータは調整できます。 クライアントのローカル電力網および特定のオンサイト動作環境の基準に適合するようにします。すべて完了しました 製品は出荷前に華吉店の標準化された製造施設で厳格な工場型式テストを受けます。

適用範囲

33kV SF6 GIS ガス絶縁開閉装置は、頻繁な開閉を伴うアプリケーションに最適です 操作。都市配電網ハブ、小規模交換局、地下などに広く導入されています。 トンネル電源システム、産業・鉱山施設、大規模商業施設、空港、地下鉄 配電変電所、一流（グレード 3A）病院、スポーツ スタジアムをサポートする配電プロジェクトなどです。

ケーススタディ: 中国北部の省都の大規模商業施設向け変電所プロジェクト

中国北部の省都に位置するこの大規模な商業公園には、ショッピング モールとグレード A オフィスが統合されています 建物と地下駐車場。ショッピング モールの冷凍システム、エレベーター、防火設備 機器には、24 時間連続的で中断のない電源が必要です。プロジェクトのオリジナル、老朽化した空気断熱 開閉装置は長い間粉塵や湿気の悪影響を受けやすく、頻繁に絶縁不良が発生していました。 劣化故障。 2024 年に、プロジェクト所有者は時代遅れの設備を段階的に廃止し、12 台の華吉店のバッチを調達しました。 33kV SF6 GIS ユニット。

夏と冬の両方の季節にまたがる 18 か月にわたる継続的なフィールド運用の後、この装置は次のことを実証しました。 以下のパフォーマンス結果:

1. 全動作期間を通じて短絡や絶縁破壊に関連する障害が発生しなかった。

2. 機械式インターロックシステム「5つの予防」が確実に動作し、柔軟かつ確実なスイッチングを実現 日常使用中の操作。

3. 配電盤キャビネットのコンパクトな設計により、配電に必要な土木工学の設置面積が削減されました。 スペースが 28% 削減され、プロジェクトのインフラストラクチャ コストが大幅に節約されます。

4. 事前に予約されたインテリジェント インターフェイスは、商業パークのリモート電源と正常に統合されました 監視プラットフォームにより、機器の動作データへのリモート アクセスとリアルタイムの表示が可能になります。

この優れた現場実績に基づいて、プロジェクトのゼネコンは協力枠組みを締結しました。 新たに建設された商業施設2ヶ所に変電設備を供給する華事店との合意 公園。

将来のインテリジェント開発の方向性

スマートグリッドの世界的な開発の加速に後押しされ、華吉店は 33kV SF6 の反復と改良を続けています。 GIS 製品ラインは、より優れたインテリジェンス、デジタル化、低炭素の持続可能性に向けて製品をアップグレードします。 次世代の最適化モデルには、リアルタイムのオンライン SF6 ガス密度モニタリングが標準装備されます。 部分放電検出およびクラウドベースのデータ送信モジュール。これにより、運用および保守チームが可能になります。 定期的なオフライン検査からインテリジェントな予知保全への移行。 「プラグアンドプレイ」のおかげで 予約されたインターフェイスを備えた設計なので、顧客は既存の機器を、すでに購入したユニットであっても改造することができます。 スイッチギア全体を分解したり交換したりする必要がなく、オンサイトでこれらのスマート アクセサリを使用して設置できます。 キャビネット。このアプローチにより、顧客の初期設備投資の収益が最大化されます。

よくある質問

Q1: 高湿度と塩霧が特徴の沿岸地域での特殊なプロジェクトの場合、華季店はカスタマイズできますか? 33kV SF6 GIS 開閉装置の保護定格と動作メカニズムは?

A1: はい、可能です。標準の IP2X および IP4X 保護等級に加えて、IP54 エンクロージャへのアップグレードも提供しています。 沿岸の高湿度環境での結露や塩霧に耐えるように特別に設計されています。さらに、 お客様は、特定の仕様に応じて、バネ操作機構と電磁操作機構のどちらかを選択できます。 トリップ周波数要件と設置場所の電源条件。カスタマイズされたソリューションはすべて、 最適なパフォーマンスを保証するために、生産前に厳密なシミュレーションテストを実施します。

Q2: 通常の動作条件下で、キャビネット内の SF6 ガスの寿命はどれくらいですか? 頻繁に補充?

A2: 標準動作条件下 - 温度が -25°C ～ +40°C、高度がそれ以下であると定義されます。 1,000 メートル以上の深さでも、当社の完全密閉キャビネット内の SF6 ガスは 10 年以上有効であり、何も必要ありません。 定期的な補充。お客様は、ガス濃度を年に一度定期的にチェックするだけで済みます。ガスの補充は キャビネットの解体を伴う大規模なオーバーホールの後にのみ必要となります。

Q3: この華地店 GIS 機器を購入する海外の顧客に対して、オンサイトでの設置ガイドとサービスを提供していただけますか? アフターメンテナンスサービスは？

A3: 英語の設置マニュアルとリモート オンライン テクニカル サポートを無料で提供します。のために 海外からの大量注文、特に1回の購入で20個以上の場合は発送可能です 専門の電気技術者がプロジェクト現場に赴き、条件に従って設置トレーニングを提供します 契約の。

Huajidian は、機器の研究開発において安全を優先するという哲学を堅持し続けています。 33kV SF6ごと ガス絶縁開閉装置ユニットは、製造ライフサイクル全体を通じて厳格な品質管理を受けています。 当社施設到着時の原材料検査から完成品の最終検査まで 発送。 Huajidian GIS 製品を選択することは、長期安定した電力システムの保証を選択することになります。 操作。世界中の EPC 請負業者、送電網オペレーター、販売代理店からの価格見積もりに関するお問い合わせを歓迎します。 技術図面、およびカスタマイズされたソリューション。
