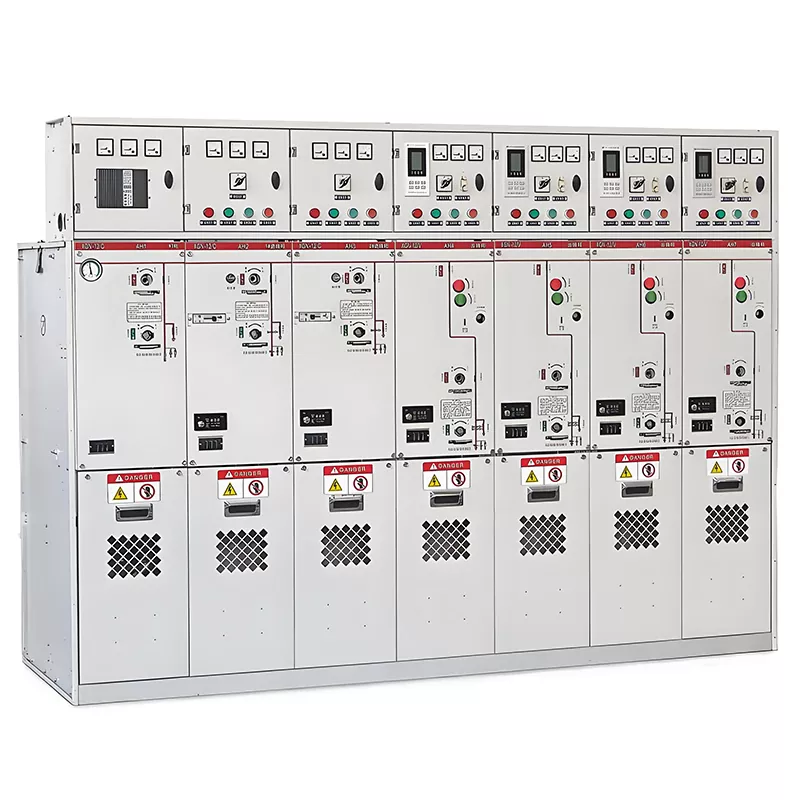

33kV 4/5ウェイリング本体

Huajidian 33kV 4/5 ウェイ リング メイン ユニットは、独自に開発、製造された屋内高圧コアです。 12kV/50Hz 三相 AC 電力システムに適した配電装置。主に動力として使用されます 受信と配信、回線制御、保護、監視、計測が可能です。従来のものと比較して リングメインユニットに対応し、シングルリング電源モードとデュアルリング電源モードの両方に対応し、柔軟な拡張が可能です。 4 方向または 5 方向の入出力回線に接続し、従来の配電機器の業界の問題点を解決します 機能が限られていること、拡張性が低いこと、設置面積が大きいことなどです。

この装置は完全に密閉された金属装甲構造を採用しており、標準化された区画化された絶縁と組み合わせられています。 安全事故を効果的に防止する、充実した「5つの安全」連動機能を備えた設計と装備 誤操作によるもの。安定した性能と優れた環境適応性を備えた製品は、幅広い用途に使用できます。 さまざまな高圧配電工事の建設および改修プロジェクトに対応し、高い信頼性を実現しています。 業界で評判の高い電源機器の専門サプライヤーです。

主要な構造的特徴

33kV 4/5ウェイリング本体は高品質の冷間圧延鋼板を使用し、CNCにより精密に曲げられ、組み立てられています。 ボルトを使用して、安定して変形しにくい一体型金属装甲の完全密閉構造を形成します。の キャビネットの内部は科学的に 4 つの独立した密閉されたコンパートメントに分割されています。 サーキットブレーカーコンパートメント、バスバーコンパートメント、およびケーブルコンパートメント。各コンパートメントは他のコンパートメントから隔離されており、 局所的な障害の広がりを効果的に抑制し、コンポーネント間の相互干渉を回避し、 機器の動作安全性を向上させます。

キャビネットはIP30の保護等級を誇り、ほこり、湿気、異物の侵入を効果的に防ぎます。それ 屋内の複雑な作業条件に適しており、内部精度の長期安定動作を保証します。 コンポーネント。

1. 上部計器室: 電圧計、電流計、統合保護などのコアコンポーネントを集中的に収容 デバイス、サーキットブレーカーボタン、エネルギー貯蔵スイッチなど。機器の動作パラメータをリアルに視覚化 スタッフによる機器の状態の継続的な監視と調整が容易になります。

2. 中間遮断器室: 負荷開閉器、真空遮断器、接地開閉器、および操作スイッチを統合します。 メカニズム。赤と緑のサーキットブレーカーインジケーターライトとプロ仕様の機械的インターロックを装備 デバイスの動作状況は直感的に把握でき、機械制御は正確で信頼性が高くなります。

3. 下部ケーブルルーム: 事前に取り付けられた接地スイッチ操作穴、独立した圧力逃がしチャンネル、 そして換気フード。レイアウトが標準化され、整理されているため、日常の操作、メンテナンス、およびメンテナンスが簡素化されます。 トラブルシューティング。

安全性の観点から、この装置は機械的および電気的な二重連動保護を採用しており、包括的に 負荷時の断路器開閉禁止、5つの誤操作防止機能を搭載。 サーキットブレーカーの偶発的な開閉を禁止し、作業中にアース線を接続することを禁止します。 通電、アース線を接続した状態でブレーカーを閉じることの禁止、誤って立ち入ることの禁止 通電したコンパートメントに移動し、あらゆる面で人員と機器の安全を確保します。

主要な機能上の利点

1. 正確なグリッド制御、安定した電力供給

ラインの開閉を正確に制御し、電源モードの切り替えを柔軟に完了できます。 セグメント化され相互接続されたリング ネットワークとして電力網運用アーキテクチャを最適化し、 配電網の継続的かつ安定した運用。

2. 包括的な障害保護、迅速な被害軽減

などの複数の保護機能を備えた高性能統合保護デバイスが内蔵されています。 過電流、瞬時トリップ、ゼロシーケンス、不足電圧、過電圧。過負荷、短絡などの場合 回線に障害が発生した場合、障害回路を迅速に切断し、障害の拡大を防ぎ、障害を回避できます。 大規模な停電や設備被害。

3. 二重連動保護、隠れた危険を排除

接地スイッチ、サーキットブレーカー、キャビネットのドアは連動しています。キャビネットのドアは開けられません。 通電されており、信頼性の高い接地がなければ回路ブレーカーを閉じることができないため、次のような安全上の危険が排除されます。 生きた作業や、電源が供給されているエリアへの誤った立ち入り。

4. インテリジェントなリアルタイム監視、スマートグリッドへの適応

高精度計器とインテリジェント保護ユニットを統合し、監視および統計分析が可能 電圧、電流、電力などの動作データをリアルタイムで監視し、リモート監視をサポートし、環境に適応します。 最新のスマート グリッドのインテリジェントな管理ニーズ。

5. アクティブ圧力リリーフ保護、強力な耐障害性

各独立したコンパートメントには専用の圧力逃がしチャンネルが装備されています。内部でアーク故障が発生した場合 機器の圧力を自動的かつ瞬時に解放し、キャビネットの変形や損傷を防ぎます。 配電設備をサポートする周囲を保護します。

コア技術パラメータ

製品の主な利点

1. 厳格な品質、コンプライアンス基準:

 コアコンポーネントは業界の有名ブランドから選択されており、 キャビネットは耐食性、防錆性に優れています。すべての機器は厳格なテストを受けています 工場出荷前に耐電圧、絶縁、インターロック性能などの試験を実施し、 国家高電圧電気規格および電力網接続に準拠した完全なタイプのテストレポート 受け入れ仕様。

2. モジュール設計、低い運用および保守コスト

33kV 4/5ウェイリング本体は、着脱可能な独立モジュラーコンパートメント構造を採用し、 機能モジュールは他の機能モジュールに干渉しません。定期的なコンポーネントの交換や機器のメンテナンスは必要ありません。 大規模な分解が必要なため、運転とメンテナンスの時間が大幅に短縮され、労力と労力が軽減されます。 メンテナンスコストの削減と設備の稼働効率の向上。

3. パーソナライズされたカスタマイズ、複数のシナリオに適応可能

Huajidian は、顧客のプロジェクトのニーズに応じてソリューションをカスタマイズし、受け入れられるプロジェクトの数を柔軟に調整できます。 発信回路、およびカスタマイズされた保護スキームに合わせてオプションの回路ブレーカー/負荷スイッチを提供し、 さまざまな産業用および民生用配電プロジェクトのさまざまなニーズに対応します。

典型的なアプリケーションシナリオ

1. 都市電力網リングネットワーク、交換局、変電所の基幹配電設備、 新旧の送電網建設および改修プロジェクトに適応可能。

2. 産業および鉱山における高圧配電室および作業場電源制御システム 企業と化学工場。

3. 商業施設、住宅街、オフィスビルの配電室。

4. 太陽光発電および風力発電のブースターステーションおよびボックス型変電所の開閉装置をサポートします。

5. 鉄道交通機関、病院、学校、データセンターなどの主要な場所の電源保証システム。

現実世界のエンジニアリングへの応用事例

中国北部の分散型太陽光発電プロジェクトでは、華継店の33kV 4方向リング主装置が使用されています。 ブースターステーション用のコアグリッド接続配電装置。機器は柔軟に電源を切り替えることができます 供給モードを調整し、故障を迅速に特定し、断続的で変動する特性に完全に適応します。 太陽光発電、系統連系電力品質の安定化、安全な系統連系を実現し、 新しいエネルギーの効率的な配電。プロジェクトは安定的に稼働し、地元の新エネルギーを効果的に改善します 吸収能力を高め、グリーン電力網の構築に向けて信頼性の高い機器サポートを提供します。

よくある質問

Q1: 華地店 33kV 4 方向リングメインユニットの適用電圧システムと環境要件は何ですか?

A: この製品は、IP30 を備えた 12kV 三相 AC 50Hz 配電システム用に特別に設計されています。 保護定格があり、乾燥した清潔な屋内配電環境に適しています。アンビエントにも適用可能 気温 -10℃ ～ +40℃、標高 ≤1000m に耐え、都市部などの一般的な作業条件に安定して適応できます。 送電網、工業団地、商業支援配電室など。

Q2: 装置の動作中にはどのような安全機構が設けられていますか?

A: 機器には複数の安全保護システムが備わっています。まず、「5 つの安全」の完全なセットが装備されています。 電気機械式ダブルインターロックにより、誤操作のさまざまなリスクを排除します。第二に、独立した機能を備えています。 障害の拡大を防ぐコンパートメント設計。第三に、独立した圧力逃がしチャンネルを備えています。 内部アーク故障。 4番目に、過負荷や短絡などの複数の保護機能が装備されています。 保護機能は、障害のある回路を迅速に切断し、人員と人員の安全を包括的に確保します。 装備。

Q3: 製品はカスタマイズや将来の拡張をサポートしていますか?

A: はい。この製品はモジュール式の拡張可能な設計を採用しており、4/5の受信/送信を柔軟に切り替えることができます。 ライン方式に対応し、シングルリングおよびデュアルリング電源モードに適応します。同時に、着信数と 発信回線、スイッチの種類、カスタマイズされた保護スキームは、プロジェクトの要件に合わせて調整できます。モジュール式 電源に大規模な変更を加えることなく、将来の設備拡張や機能アップグレードが可能な構造 配信システム。

企業の強み

Huajidian は長年にわたり高圧配電機器分野に深く関わっており、主に次のことに重点を置いています。 高圧開閉装置、リングメインなどの電力機器一式の研究開発、製造、販売 ユニットおよびプレハブ変電所。同社は、最新の標準化された生産ワークショップを所有しており、専門的な 精密試験装置と上級技術研究開発チームにより、独立した研究開発とカスタマイズが可能になります。 生産能力。
