11kV 屋外 LV および MV VCB パネル

中国に本社を置く華吉店は、11kV 屋外 LV および MV VCB の研究開発と製造に深く取り組んでいます。 パネル。同社は、社内の技術チーム、最新の生産ワークショップ、および完全なスイートを備えています。 試験装置。当社独自の標準化された工場では、全工程の品質管理を徹底し、 板金の製造から最終製品の発送までの多段階の検査で、すべての検査が確実に行われます。 製品は包括的な型式試験認証に合格しています。標準モデルに加えて、 カスタマイズされたキャビネット ソリューション、オンサイト調査、現場での設置および試運転サービスをワンストップで提供します。 国内外のクライアントの多様な配電プロジェクト要件を満たすソリューション。

コア技術パラメータ

製品の構造と性能の特長

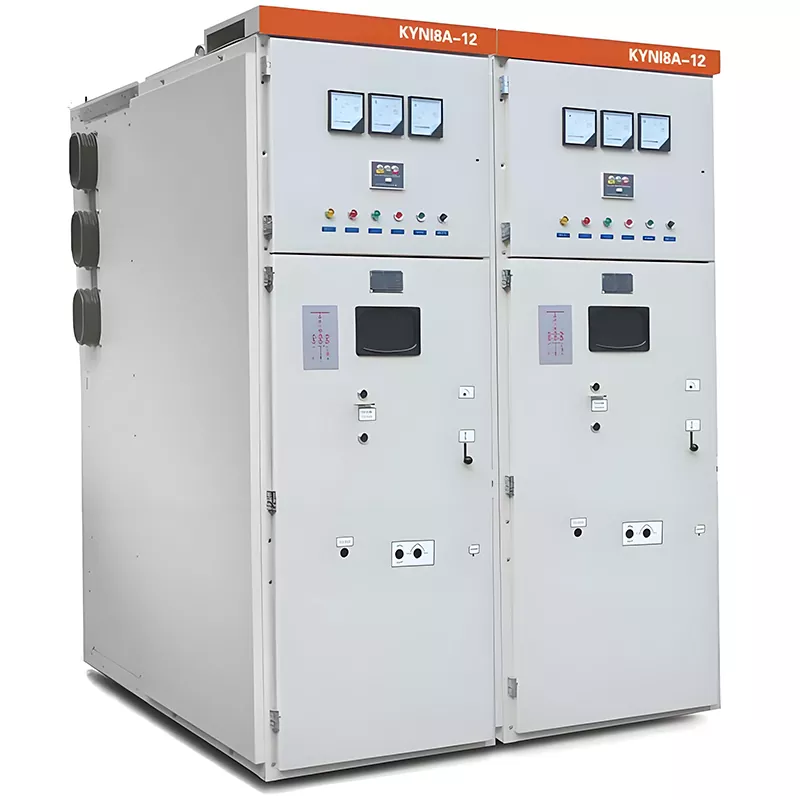

11kV 屋外 LV および MV VCB パネルは、高品質の冷間圧延鋼板を使用して構築されています。 CNC技術により精密加工され、ボルト接続で組み立てられています。結果として得られる構造はコンパクトであり、 堅牢で、計装、操作、機能ゾーンのきちんと整理されたレイアウトが特徴です。

1. 4 つの独立したコンパートメント: キャビネットは 4 つの異なるコンパートメント (バスバー) に分割されています。 コンパートメント、サーキットブレーカーコンパートメント、ケーブルコンパートメント、および計装/制御コンパートメント。これらのセクション 金属製の隔壁によって完全に隔離され、圧力逃がしチャネルと統合されています。障害が発生した場合、 システムは自動的に圧力を解放し、電気アークの伝播を防ぎます。

2. 引き出し式 (トロリータイプ) サーキットブレーカー

コア真空サーキットブレーカーは、引き出し可能なトロリー機構に取り付けられているため、簡単に挿入または挿入できます。 抽出された。この設計により、電源を完全に遮断する必要がなく、交換やメンテナンスが容易になります。 キャビネット全体。本機には、機械式インターロックシステム「5つの予防」を標準装備しています。 ハードウェアベースの安全対策により、操作エラーのリスクを効果的に排除します。

3. フロントマウントインテリジェントモニタリングパネル

キャビネットの前面には計器類、表示灯、制御ボタンが統合されています。このインターフェース 電圧、電流、電力パラメータのリアルタイム監視を可能にし、同時に状態を直感的に表示します。 回路の開閉、エネルギー貯蔵、接地を行うことで、操作、メンテナンス、および接地が容易になります。 定期検査。

4. 最適化されたサイドパネルの放熱構造

複数の換気ダクトがキャビネットのサイドパネルに統合されており、空気の対流と熱を促進します。 散逸。これにより、高温によるコンポーネントの劣化が防止され、機器の動作が保証されます。 長期間にわたって継続的にフル負荷で使用します。

5. モジュール式で柔軟な構成

ユニット - 着信ラインキャビネット、発信ラインキャビネット、PT キャビネット、計量キャビネット、およびバスタイを含む キャビネット - 特定の要件に従って組み立てることができ、便利な拡張や改造が容易になります。 プロジェクトの実施中に。

製品の主な利点

1. 三重層保護: 完全に密閉された装甲キャビネット構造、「5 つの防止」インターロックが特徴です。 配電の安全上の危険を効果的に軽減するための機構と圧力逃がし装置。

2. プレミアムコンポーネント: 事前に包括的なテストを経た、厳選された高品質コンポーネントを使用しています。 過酷な動作環境での耐久性と低い故障率を保証します。

3. 引き出しトロリー機構：迅速なメンテナンスとコンポーネントを可能にする引き出し式トロリー構造を備えています。 交換することで、停電時間を大幅に短縮します。

4. 統合された保護と制御: リレー保護および測定/制御デバイスと互換性があり、 電力監視システムとのシームレスな統合により、インテリジェントなリモート管理と制御が可能になります。

5.品質保証：生産プロセス全体が国家基準に厳密に従っており、合格しています。 厳格な型式試験により、完全な準拠と製品品質を保証します。

実際の応用例

事例1：中国北西部における50MW集中型太陽光発電所への配電支援プロジェクト

このプロジェクトをサポートする配電室には、22 台の華吉店キャビネットが装備され、 送電網接続と電力変換を担当する受電線、送電線、計量器、バスタイ 太陽光発電所の様子。装置は 24 か月連続で安定して稼働しています。 「5つの予防」連動 構造と短絡保護メカニズムは電力網によって実施されるランダム検査に合格しました。 プラントの安定した発電を確保します。

事例 2: 東南アジアの大規模商業施設の配電改修

このプロジェクトでは、180,000 平方メートルの商業施設内の老朽化した配電盤の改修が行われました。 36 ユニットの 11kV 屋外 LV および MV VCB パネルを利用します。システムのモジュラー設計、設置、および 試運転はわずか 12 日以内に完了し、施設全体の長期にわたる電源停止の必要がなくなりました。 さらに、このシステムは施設のインテリジェントな配電ネットワークに統合され、リモートでの電力供給が可能になりました。 建物全体の電力消費量を監視し、手作業による検査を大幅に削減します。 費用がかかります。

該当するシナリオ

1. 電力網プロジェクト: 新しい変電所と配電所の建設、ならびに電力網の近代化 送電網の老朽化。

2. 産業プロジェクト: 冶金、鉱業、化学、その他の産業における作業場への配電 セクター;

3. 公共インフラ: 空港、鉄道交通システム、病院、教育機関、大規模施設 商業用不動産開発。

4. 新エネルギー: 太陽光発電所、風力発電所、エネルギー貯蔵用の補助配電システム プロジェクト。

アフターサービス

1. 保証範囲: 保証期間中、故障したコンポーネントはオンサイトで無料で交換されます。 検査および修理サービスが提供されます。

2. 技術サポート: 無料の技術ガイダンス、設置および試運転支援、および実践的な操作 保守要員のトレーニング。

3. 24 時間年中無休のテクニカル サポート: 障害関連の問い合わせに迅速に対応する 24 時間体制の技術連絡サービス そして問題点。

4. ライフタイムメンテナンス：製品の全寿命にわたる包括的なメンテナンスサービス。保証後 有効期限が切れた場合は、交換部品の費用と基本サービス料金のみが請求されます。

よくある質問

Q1: 非標準プロジェクトの場合、華吉点は 11kV 屋外 LV および MV VCB パネルを非標準でカスタマイズできますか 寸法や特定の技術的パラメータは何ですか?

A1: はい。当社の標準製品範囲に加えて、キャビネットの寸法、定格電流、 および二次制御ロジック。当社の技術チームは、動作環境の現地調査を実施して開発を行うことができます。 カスタマイズされた設計ソリューション。

Q2: 製品の標準仕様は標高 1000 メートル以下に適用されます。これらのユニットを次の用途に適合させることができますか? 高地や高原の環境でしょうか？

A2: 当社の標準モデルは、標高 1000 メートルまでに適しています。高所プロジェクトの場合は、カスタマイズされたソリューションを提供します 信頼性を確保するために、最適化されたコンポーネントの選択とともに、断熱および放熱システムのアップグレードが行われます。 プラトー条件下での動作。

Q3: 引き出し式ユニットのメンテナンスまたは交換を行う場合、キャビネット全体の電源を切る必要がありますか? サーキットブレーカー？

A3: いいえ。バスバーに通電したまま、メンテナンスのために回路ブレーカーを個別に取り外すことができます。 残りの回路は正常に電力を供給し続けます。これにより、ユーザーの停電による損失が最小限に抑えられます。
