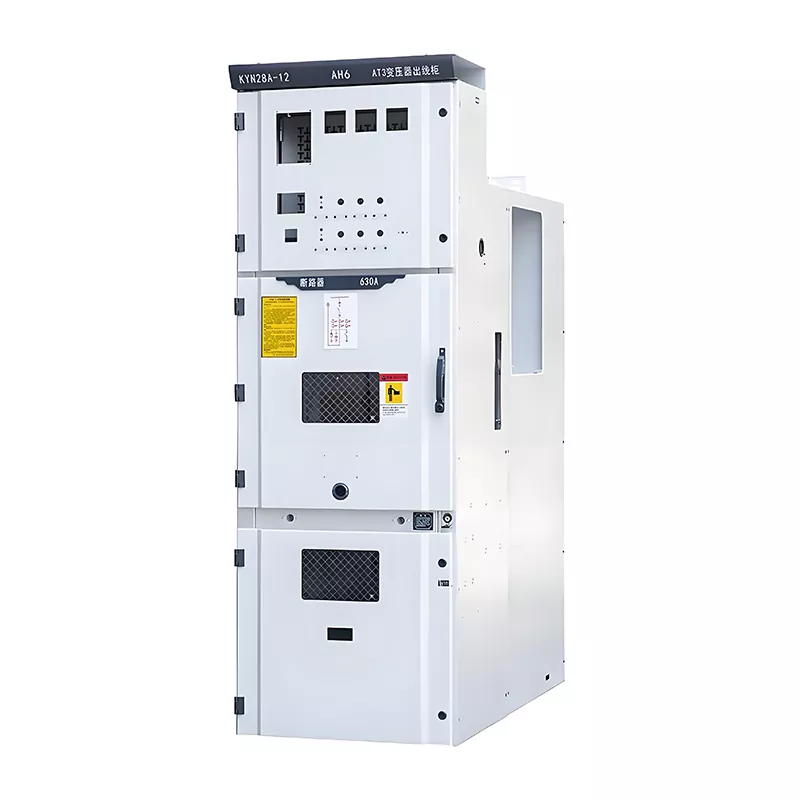

24kV 高圧 lv および mv 開閉装置

華地店 24kV 高圧 lv および mv 開閉装置は、高圧配電の中核コンポーネントとして機能します。 産業用および商用電力システム内のインフラストラクチャ。この機器は中国で製造されており、成熟した技術の恩恵を受けています。 最適なパフォーマンスを保証する生産プロセスと厳格な品質管理システム。を活用する 空気断熱設計により、ユニットは環境リスクや、多くの場合に伴うメンテナンスの負担を回避します。 従来のガス断熱システム。高性能真空サーキットブレーカーと組み合わせると、包括的な機能が可能になります。 配電ワークフロー全体にわたる安全管理と制御。この製品は 2 つのシステムをサポートしています 構成 - 単一バスバーと分割単一バスバー - 電源に適応する柔軟性を提供 小規模から大規模まで、あらゆる規模の配布プロジェクトのアーキテクチャ。国内規格に完全準拠 IEC 62271-200、GB 3906、DL 404、DIN VDE 0670 などの国際規格に準拠したこの機器は、安定した動作を保証します。 多様な世界市場にわたってコンプライアンスに準拠した運用を実現します。

華吉電は高圧および低圧配電機器の専門メーカーとして、次のことに重点を置いています。 製品の実用性と安全性の両方を向上させます。この 24kV 開閉装置は、一般的な欠点に対処します。 従来の機器（硬い構造、大きな設置面積、困難なメンテナンス、限られた拡張性など）を、 統合されたモジュラー設計を活用します。このアプローチは、高水準の電源要件を完全に満たします。 近代産業の発展と都市送電網の近代化プロジェクト。

製品の主な利点

1. 多層の安全保護: 運用リスクゼロ

この装置には、成熟した信頼性の高い「5 つの予防」機械式インターロック システムが装備されています。これ このシステムは、回路ブレーカーの偶発的なスイッチング（開放または遮断）などの操作エラーのリスクを効果的に排除します。 閉じる）、通電中に接地する、または接地スイッチがオンになっているときに回路ブレーカーを閉じる（実装することによって） 重要な運用段階ごとに機械的インターロックが義務付けられています。キャビネットエンクロージャは標準を維持しています 通常の動作条件下では保護等級 IP4X。サーキットブレーカーコンパートメントのドアが開いた状態で、 保護等級は IP2X のままです。これにより、ほこりや破片の侵入を効果的に防ぎ、安全を確保します。 人員が偶発的な接触を防ぐことで、現場での作業の安全性が大幅に向上し、安全性が確保されます。 機器の長期的な動作安定性。

2. 二重構造オプション：多様なシナリオに適応可能

建設現場でよく遭遇する複雑な状況に対処するために、華吉店は 2 つの異なる引き出しタイプを提供しています。 構造オプション: センターマウントとフロアマウント。センターマウント構造によりコンパクトな設計となっております。 利用可能なスペースが限られている屋内配電室に最適です。逆に床置き構造は、 優れた耐荷重能力と安定性を誇り、特徴のある産業環境に適しています。 高負荷と重大な振動による影響。この構造の多様性により、次のようなカスタマイズされた構成が可能になります。 さまざまな業界やプロジェクト現場の特定のニーズに対応し、多目的機能と汎用性を確保します。 幅広いアプリケーションにわたる適応性。

3. モジュラー設計: 便利なO&Mと将来の拡張を促進

24kV 中電圧 lv および mv スイッチギヤは、統合モジュラー アーキテクチャを利用しており、各機能が モジュールは独立して動作し、標準化された仕様に準拠します。全体の構造がコンパクトなので、 物理的な設置面積は最小限に抑えられます。この標準化されたレイアウトにより、日常的な検査、故障診断、および 今後の生産能力拡大の取り組み。ユーザーは故障したモジュールを迅速に交換し、配信容量をスケールアップできます。 これにより、運用とメンテナンスのコストを効果的に削減しながら、全体的な耐用年数を延長します。 装備。

4. 堅牢な環境適応性と安定稼働性

この製品は、環境条件に対して優れた回復力を示します。標準的な操作向けに設計されています -5°C ～ +40°C の温度範囲内で、24 時間の平均温度が 35°C を超えないこと。さらに、 特定の要件を満たすために、-25°C まで動作可能なカスタマイズされた低温バージョンが利用可能です 極寒の地でのプロジェクトを中心に展開。この装置は、最高 1000 メートルの高度での動作に適しています。のために 高地シナリオでは、特殊な容量ディレーティング ソリューションを提供できます。安定した動作を維持します 高湿環境（24時間平均相対湿度95％以下）、地震の恐れのある場所 この装置は、腐食性ガスのない標準的な環境で使用するように設計されています。 塩霧や爆発の危険性を排除し、産業および都市の配電の大部分をカバーします。 アプリケーション。

主要な技術パラメータ (部分リスト)

ストレージ要件

機器が工場出荷時の性能の完全性を確実に維持するために、華地店 24kV 開閉装置ユニットは次のことを行う必要があります。 元のパッケージ内に保管してください。保管環境は乾燥しており、直射光が当たらないようにする必要があります。 雨から保護されています。許容保管温度範囲は -25°C ～ +55°C です。環境内のストレージ 高湿度、腐食性ガス、塩霧、または可燃性/爆発性物質を特徴とする場所は固く禁止されています。 このような状況では、キャビネットの腐食、コンポーネントの経年劣化、または絶縁性能の低下が生じる可能性があります。遵守 これらの保管ガイドラインに従うことで、機器が最適な状態に保たれ、通常の状態で使用できるようになります。 設置直後の試運転。

実際のアプリケーションのケーススタディ

東南アジアインテリジェント製造工業団地: 24kV 配電プロジェクト

2025年、華事店は24kV中圧lvおよびmv開閉装置の大規模なバッチを新設の施設に供給しました。 東南アジアのインテリジェント製造工業団地。このプロジェクトには複数の高負荷生産が含まれます ワークショップとそれに関連するオフィス配電システム。そのため、非常に厳しい規制が課せられます 機器の安全性、安定性、拡張性に関する要件に加えて、地域の環境への適応も必要です。 熱帯気候 - 高温と高湿度が特徴です。

プロジェクトの特定の動作条件に基づいて、Huajidian は機器向けにカスタマイズされたソリューションを開発しました。 高湿度環境やさまざまな温度条件下でも最適なパフォーマンスを保証します。さらに、 公園のコンパクトな配電との互換性を確保するために、中央に取り付けられた構造設計が選択されました。 部屋。この機器は国際 IEC 規格と地域の電力網規制の両方に準拠しています。を利用して 単一バスバーの分割構成により、公園全体でのセグメント化された電源供給が可能になり、効率的な電力供給が促進されます。 障害の分離。 1 年以上前の試運転以来、この装置は操作エラーもゼロも記録していません。 重大な欠陥。そのモジュラー設計により、その後の公園の収容力拡大と電力供給が大幅に促進されました。 配電システムのアップグレードにより、プロジェクトの運営および保守コストが効果的に削減されます。安定しているおかげで 性能とカスタマイズサービスで海外顧客からも高い評価を得ており、 長期的な協力パートナーシップの確立。

よくある質問

Q1: Huajidian の 24kV 開閉装置にはどのようなシナリオが適していますか?

この装置は、13.8kV ～ 24kV の範囲の周波数の中電圧配電シナリオ向けに設計されています。 50Hzまたは60Hz。産業プラント、地方自治体の配電網、送電網変電所、 商業公園および同様のフィールド。受電、配電、受電などの多様なニーズに対応します。 さまざまな中負荷から高負荷の電力システムのインテリジェントな監視と安全保護。さらに、サポートします 高地、低温、高湿度などの特殊な動作条件に合わせてカスタマイズして適応します。

Q2: この機器にはどのような安全保護機能が組み込まれていますか?

この装置は、専門的な「5 つの予防」を備えた多層の安全保証を備えています。 人間の操作ミスを排除する機械的インターロックシステム。キャビネットエンクロージャは高度な機能を備えています。 外部環境の干渉や偶発的な人間の接触を防ぐための保護。レベル8を持っています 耐震性能があり、複雑な地質環境に適しています。そしてそれは真空を利用します 安全なアーク消弧を保証するサーキットブレーカーにより、機器のスイッチングの安定性と安全性が保証されます。 および障害保護プロセス。

Q3: 24kV 中電圧 lv および mv スイッチギアはカスタマイズと将来の拡張をサポートしていますか?

はい、そうです。この機器は成熟したモジュラー設計を採用しており、優れた互換性と拡張性を提供します。 現場の設置スペースと負荷要件に応じて、センターマウントとマウントの 2 つの構造構成が選択可能です。 床置き型—カスタマイズ可能。モジュール式の機能アーキテクチャにより、電力の柔軟な拡張がサポートされます。 分散モジュールを使用して、プロジェクトの増分負荷要求に対応します。さらに専門的な 低温適応や高地でのディレーティングなどのソリューションは、独自の要件を満たすようにカスタマイズできます。 さまざまな地域にあるプロジェクトの要件。
