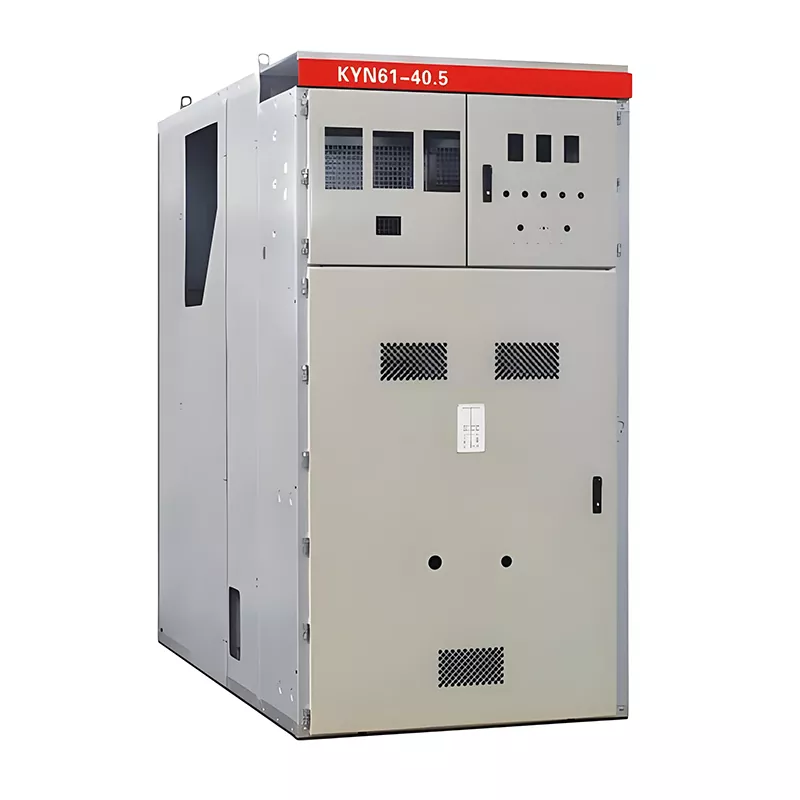

KYN61-40.5 33kV 屋内 VCB 開閉装置パネル

Huajidian は、研究開発、製造、カスタマイズに特化した電気機器の専門メーカーです。 高電圧および低電圧開閉装置の完全なセットのソリューション設計。 KYN61-40.5 33kV 屋内 VCB 開閉装置全体 パネルシリーズは、独立した設計からシートまで、包括的な垂直統合生産プロセスを経ます。 金属の製造から高電圧の組み立てまで、すべて当社独自の標準化された製造施設内で行われます。からの製品として 専門の電気機器メーカーであるこの開閉装置は、無事に導入され、試運転されました。 送電網、産業および鉱山施設、データなど、中国全土の数多くのエンジニアリング プロジェクト センターでは、運用の安定性が実際のアプリケーションを通じて検証されています。さらに、私たちが提供するのは、 世界中のクライアントにカスタマイズされた構成とサイジングのサービスを提供します。

KYN61-40.5 (33kV 屋内 VCB) 装甲引抜式金属密閉開閉装置は、KYN28A-12 と組み合わせることができます 補助キャビネット (特に、変圧器出力回路用に設計された AH6 または AT3 キャビネット モデル)。を務める 12kV/33kV、50Hz AC高圧配電システム内のコアコンポーネントであり、主に電力を供給されます。 変圧器側に供給され、降圧された電力を下流の負荷に安全に分配します。その機能には以下が含まれます： 電気パラメータのリアルタイム監視、ラインの過負荷や短絡、回路に対する保護 ブレーカー開閉制御。空気絶縁、完全金属外装の密閉構造を特徴とするこの製品は、 優れた安全マージンと動作信頼性を備えており、重要な機器の不可欠な部分となっています。 最新の変電所と産業用配電システム。

製品基本パラメータ表

主要な技術仕様

1. 定格電圧: 12kV (標準の 10kV 電力網と互換性あり、機器の絶縁は 40.5kV 用に設計されており、 33kV 動作条件の要件を満たしています)。

2. 定格電流: 630A (主バスバーと付属のサーキットブレーカーの両方に適用)。

3. 定格周波数: 50Hz。

4. 耐電圧定格：電源周波数1分間耐電圧：42kV（対地間／相間）。稲妻 インパルス耐電圧：75kV（対地/相間）。

5. 短絡遮断容量: 回路ブレーカーは、特定の要件に従って選択できます。 遮断容量範囲は20kA～31.5kAです。

6. 保護クラス (IP 定格): キャビネット全体: IP4X。サーキットブレーカーコンパートメント (ドアが開いた状態): IP2X。

7. 適用規格: GB 3906、IEC 62271-200、および中電圧および高電圧開閉装置のその他の仕様。

キャビネットの構造設計

1. 上部計器およびリレーコンパートメント: 内蔵の多機能パワーメーター、ライブライン表示デバイス、 および動作表示灯により、電圧や電圧などの電気パラメータをオンラインでリアルタイムに監視できます。 現在。

2. 中間サーキットブレーカーコンパートメント (コア動作領域): 630A 引き出し可能な真空サーキットブレーカーを装備 機械的インターロック操作ハンドルとステータスインジケーター。引き出しユニットは完全に引き抜くことができ、 キャビネット全体をシャットダウンする必要がなく、フロントアクセスによるメンテナンスが可能になり、大幅なコスト削減が可能になります。 停電メンテナンス時間。

3. 下部ケーブルコンパートメント: 十分な内部スペースがあり、出力ケーブルの配線と配線を容易にします。 その後の点検やメンテナンスも行います。

製品の利点

KYN61-40.5 33kV 屋内 VCB 開閉装置パネルには、完全な「5 つの防止」機械的インターロックが装備されています。 システム。このシステムは、誤操作などの操作エラーに関連する潜在的な危険を効果的に排除します。 回路ブレーカーの開閉、回路が通電している間に接地スイッチを閉じる、または 回路が通電している間はキャビネットのドアを閉めることにより、人為的な安全事故を防ぎます。製品は成功しました 国内電力業界の系統接続受け入れ基準に合格しました。

製品の適用シナリオ

1. 国内の都市送電網変電所および自治体の改修プロジェクト内の 10kV 配電室。

2. 大規模な鉱山事業および重工業施設の複合施設内の主要な配電所 冶金産業。

3.高層商業ビル、グレードAなど、高信頼性の無停電電源が必要な場所 三次病院、IDC データセンター。

現実世界のエンジニアリングのケーススタディ

2024 年、華吉店は公式プロジェクトサプライヤーとして、33kV 鉱山変電所の改修工事に着手しました。 中国北部。このプロジェクトには、KYN61-40.5 33kV 屋内 VCB 開閉装置パネル 18 ユニットの調達が含まれます。 鉱山施設内の 2 台の AT3 変圧器の配電回路をアップグレードするために利用されます。

1. プロジェクトの背景

既存の老朽化した固定式 35kV 開閉装置は絶縁劣化が発生しており、アーク発生の重大な危険性がありました。 欠点。その結果、所有者は、時代遅れの機器を置き換えるために華吉店の装甲引込み式開閉装置を選択しました。 そして、鉱山地域の配電システムの安全基準を高めることです。

2. 実施結果

この装置は、全負荷で 12 か月間継続的に動作し、予期せぬ故障はありませんでした。引き出し可能 トロリー構造により、定期メンテナンス作業の所要時間が当初の 8 時間からわずか 2.5 時間に短縮されました。 さらに、「5つの予防」連動システムにより、潜在的な操作ミスの3つのリスクを回避することに成功しました。 年次の設備検査中に。フェーズ I の試運転が成功した後、クライアントはフォローアップを開始しました。 プラントの第 2 期拡張用の配電設備を発注し、それによって実際の検証を提供します。 重負荷の動作条件下での製品のパフォーマンス。

よくある質問

Q1: 特殊な産業プロジェクトの場合、Huajidian は KYN61-40.5 の短絡遮断パラメータを調整できますか 開閉装置？

A1: はい。プロジェクトサイトの電力網の特定の短絡パラメータに基づいて、真空を設置できます。 さまざまな仕様のサーキットブレーカーを使用して、20kA ～ 31.5kA の範囲で遮断容量をカスタマイズできます。すべて カスタマイズされたパラメータは中国国家規格と IEC 規格の両方に厳密に準拠しており、完全な スイッチギアユニットは工場出荷前に厳格なテストを受けます。

Q2: KYN61-40.5 (33kV) と標準の KYN28A-12 (10kV) 開閉装置モデルの主な違いは何ですか?

A2: KYN61-40.5 は 33kV/40.5kV 絶縁規格を満たすように設計されています。厚みのある内部パーティションが特徴で、 強化された耐アーク構造で、主に変圧器の入出力線に適しています。 33kV級変電所。 KYN28A-12 は、標準 10kV 配電線用に設計されています。どちらのキャビネットモデルでも、 AH6 統合ソリューションと同様に、同じ変電所内に統合して並べて設置して、 開閉装置の組み立てが完了しました。

Q3: Huajidian は、製品の出荷後に設置ガイドとアフターセールス技術サポートを提供しますか? KYN61-40.5 33kV 屋内 VCB 開閉装置パネル?

A3: 生産前にプロジェクトの技術パラメータを無料でレビューします。標準的なご注文の場合、 設置に関する遠隔技術ガイダンスを提供します。大規模なエンジニアリングプロジェクトにはエンジニアを手配できます 現場での試運転のためにプロジェクト現場を訪問します。ただし、プロジェクトの場所に基づいて交渉が必要です。

調達パートナー向けガイドライン

世界中のバイヤーは、当社の工場への現地訪問を予約することを歓迎します。華季店営業チームにご相談ください。 キャビネットの寸法やコンポーネント構成などのパーソナライズされたカスタマイズ要件について、 地域の電力網規格に完全に準拠した特注の変圧器送出開閉装置ソリューション。
