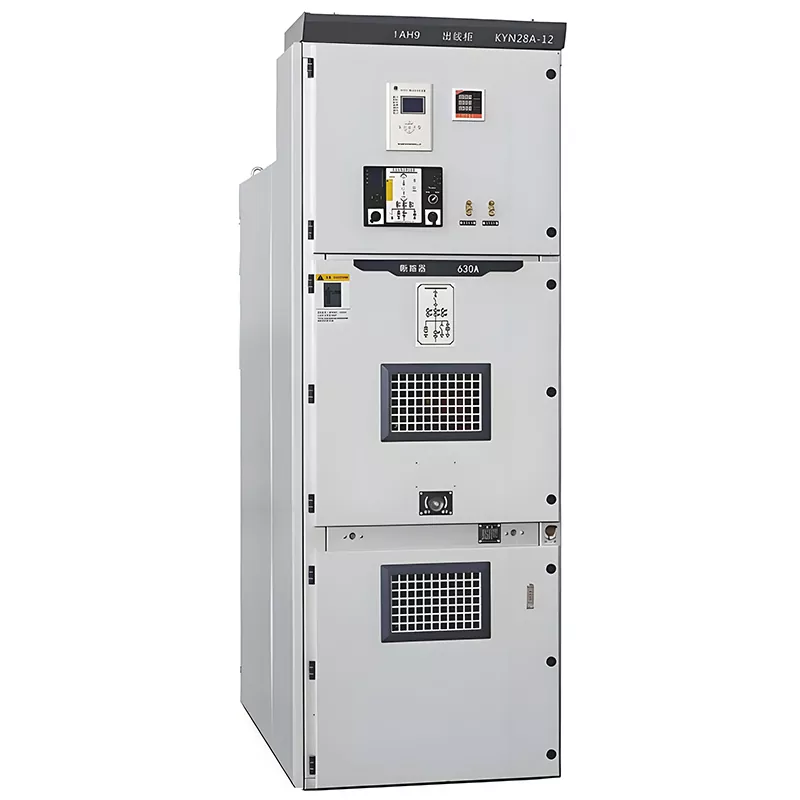

KYN28-12 高圧真空スイッチギヤ

Huajidian KYN28-12 高圧真空スイッチギヤは、屋内高圧配電の完全なセットです。 設備は精密に設計され、当社の標準化された生産施設で製造されています。主に次の目的で導入されます。 中小規模発電所の発電機からの送電、受電、配電 工業および鉱山企業内の変電所、大型高電圧モーターの始動制御などに使用されます。の このシステムにより、安全保護や安全保護など、配電ネットワークのインテリジェントなエンドツーエンド管理が可能になります。 リアルタイム監視 - これにより、電気的障害を効果的に軽減し、電気機器の安定した動作を保証します。 装備。

この製品は、IEC62271-200、IEC298、 GB3906、DL404、および DIN.VDE0670 - 安定した品質と高度な標準化を保証します。設備がサポートします 壁に取り付けられ、前面からアクセスできるメンテナンス設計が特徴です。専用電流と組み合わせた場合 この構成により、O&M 担当者は定期的な検査と機器の保守を行うことができます。 キャビネット前面から直接操作できるため、操作性とメンテナンス効率が大幅に向上します。

使用環境条件

機器の長期安定性と信頼性の高い動作を確保するには、適用される環境要件が必要です。 Huajidian KYN28-12 高圧真空スイッチギヤの仕様は次のとおりです。

1. 周囲温度: 最高 +40 °C、最低 -15 °C。この範囲であれば、ほとんどの用途に適しています。 温帯および亜熱帯地域の屋内配電シナリオ。

2. 周囲湿度: 日平均相対湿度 ≤ 95%。月平均相対湿度 ≤ 90%。これら 制限により、高湿度によって引き起こされる可能性のある機器内の絶縁不良を効果的に防止します。 環境。

3. 高度: 標高 2500 メートル以下に適しており、ほとんどの内陸の工業用および電源要件を満たします。 都市工学プロジェクト。

4. 空気環境: 動作環境には、腐食性ガス、有毒または有害なガス、可燃性ガス、または可燃性ガスがなくてはなりません。 爆発性ガス、工業用蒸気、塩霧、その他の汚染物質を遮断し、機器の腐食を防ぎます。 コンポーネントや絶縁体への損傷。

製品の主要な機能

1. 誤操作防止設計：高い操作安全性

この装置には、安全性を確保するために設計された成熟した信頼性の高い機械的インターロック機構が装備されています。 誤操作。これにより、一般的な人間の侵入を効果的に排除する多次元の安全保護システムが確立されます。 キャビネットのドアを不用意に開けたり、回路を誤って閉じたり、不適切な接地をしたりするなどのエラーを防ぐことができます。 電気安全事故を回避し、操作および保守における個人の安全を包括的に保護します。 人員の確保だけでなく、配電システムの動作の安定性も向上します。

2. 柔軟な設置と動作モード: 幅広い適応性

KYN28-12高圧真空スイッチギヤは、センターマウントトロリーとトロリーの2種類の可動メカニズムをサポートしています。 床置き式トロリー。この適応性により、特定のサイトのレイアウトやメンテナンス方法に適合させることができます。 多様なクライアント。産業用生産ライン、 自治体の配電所や新エネルギー発電所など、フレキシブルな設備配置と、 試運転、交換、メンテナンスが簡単に行えます。

3. 複数規格への準拠: 優れた互換性

完成したユニットは数多くの国際および国内の業界標準に準拠しており、優れた性能を示しています。 汎用性と機器の互換性。主流の配電システムとシームレスに統合され、 現在市販されている補助電気機器を利用できるため、プロジェクトの設計と建設プロセスが簡素化されます。 将来の機器のアップグレードや改造も容易にします。

4. フロントアクセスのメンテナンス設計: 効率的で便利なサービス

これは、従来の高電圧開閉装置に伴う面倒なメンテナンスという一般的な問題点に対処するものです。 フロントアクセスのメンテナンス構造を採用しています。専用の変流器と組み合わせることで、次のことが可能になります。 すべての日常検査、パラメータ調整、および障害のトラブルシューティングは完全に前面から実行されます。 キャビネット。これにより、限られたスペース内での複雑な作業が不要になり、メンテナンスが大幅に軽減されます。 アフターサービスの困難性を軽減し、効率を向上させます。

コア技術パラメータ

実際のアプリケーションのケーススタディ

市営送電網アップグレードプロジェクト（莆田市220kV麗城変電所）

この変電所の 10kV 母線更新プロジェクトでは、すべての老朽化した設備が華吉電 KYN28-12 に完全に置き換えられました。 開閉装置。タイトなプロジェクト スケジュールと継続的プロジェクトの厳しい要件という重大な課題に対処する 電源、装置のモジュール構造により、迅速な設置と試運転が可能になりました。さらに、 信頼性の高い誤操作防止連動機構とインテリジェントな保護機能を活用したプロジェクト 変電所の配電システムの安定性が大幅に向上しました。続いて、 プロジェクトの試運転では、10kV セクションが無故障動作を達成し、アップグレードが正常に完了しました。 都市の送電網設備を整備し、周辺住民や商業施設への安定した電力供給を確保します。

よくある質問

Q1: Huajidian KYN28-12 中電圧真空スイッチギヤにはどのようなシナリオが適していますか?

この製品は、3.6 ～ 12kV、50/60Hz の三相交流高圧電源システムで使用するように設計されており、両方をサポートしています。 シングルバスバーシステム構成と分割されたシングルバスバーシステム構成。からの動力伝達に広く利用されています。 中小規模の発電所、工業および鉱山内の変電所の受配電 企業向け、大型高圧モーターの始動制御などに使用されます。さらに、さまざまな屋内に最適です。 市営変電所、工業団地、新エネルギーを含む中圧配電シナリオ 太陽光発電所、公共電力供給システムなど。

Q2: 従来の装置と比較して、この開閉装置の安全保護上の利点は何ですか?

この製品は、機械式と電気式の二重安全保護システムを採用しており、他の製品と比べて優れた保護を提供します。 単層の安全装置を備えた従来の機器に。まず、特殊な機械的インターロックが装備されています。 操作ミスを物理的に防ぐ装置。第二に、国内外の多数の規格に準拠しています。 過電流、短絡、落雷に対する総合的な保護機能を備えています。 第三に、操作とメンテナンスのためのフロントアクセス設計が組み込まれているため、安全上の危険が排除されます。 内部キャビネットの作業に関連します。第 4 に、キャビネット エンクロージャは IP4X 保護規格を満たしており、保護されています。 粉塵や異物の侵入を防止し、動作の安全性と安定性を総合的に高めます。 装備。

Q3: この装置の推奨メンテナンス サイクルと毎日のケアのガイドラインは何ですか?

この装置は、メンテナンスコストが低く、耐用年数が長いことが特徴です。標準的な包括的な検査サイクルは 6 か月ですが、大規模なオーバーホールは 3 年ごとに推奨されます。日常のメンテナンスは点検するだけでOK キャビネットの密閉性、引出し式トロリーのスムーズな動き、連動機構の無傷 デバイスを監視し、監視パラメータが正常範囲内にあることを確認します。を確保することが不可欠です。 動作環境には腐食性、可燃性、または爆発性の汚染物質がなく、その温度と 湿度レベルは機器の仕様に準拠しています。メンテナンスが容易なフロントアクセス設計により、 ユニット全体を分解することなく検査と試運転を完了できるため、高い性能が得られます。 長期的なメンテナンスコストを大幅に削減しながら、効率性と安心感を実現します。
