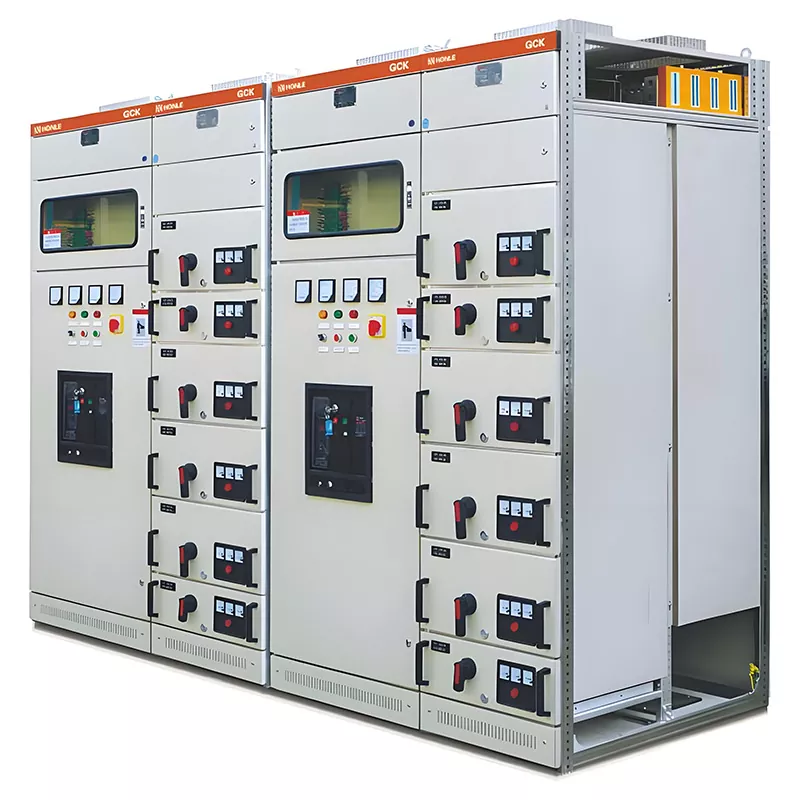

GCK 低電圧開閉装置

HUAJIDIAN GCK 低電圧開閉装置は、メンテナンスが容易な引き出し式引き出し設計を採用しています。これにより、入力フィーダー キャビネット、フィーダー ドロワー キャビネット、計量キャビネットなどの柔軟な構成が可能になり、モーターの開始/停止制御と短絡/過負荷保護を処理できます。これは、大容量配電室向けの主流のモジュール式低電圧ソリューションです。

ワンストップ配電ソリューションの信頼できるプロバイダーとして、当社は、標準外のキャビネット寸法、特殊な防食/防湿処理、遠隔通信およびオンライン エネルギー監視モジュールの統合など、さまざまな付加価値のあるカスタマイズ サービスを提供しています。また、機器が現場の負荷レイアウトに適合していることを確認するために、プロジェクト前の現場調査を無料で提供しています。

各ユニットには、3C 認定、工場適合証明書、および主要システム回路図が付属しています。キャビネットの板金には 2 年間の保証が付いており、内部コンポーネントはメーカーのオリジナル保証基準に準拠しています。また、生涯にわたる技術コンサルティングとスペアパーツの供給も提供します。

アプリケーションシナリオ

1. 塩水噴霧にさらされる工場、化学工場、沿岸作業場

2. 大型商業施設やオフィスビル

3. 都市鉄道および市営地下共同溝プロジェクト

4. 工業団地内の集中モーター制御エリアおよび配電/計量室

モデル

コアの電気的技術パラメータ

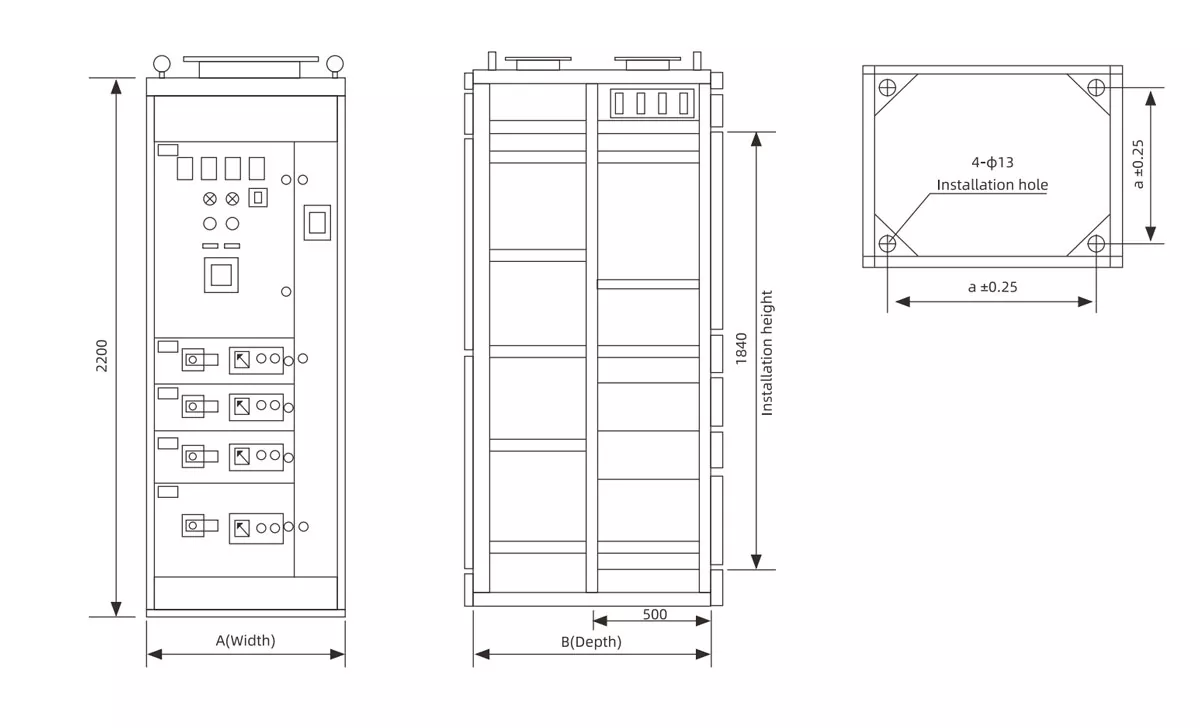

構造設計と主な特長

1. 8MFプロファイルボルト組立キャビネット（無溶接）

キャビネットは標準の 8MF 冷間成形プロファイルとボルトを使用して組み立てられており、短絡電磁力によって引き起こされる変形に耐えることができる高い機械的強度を備えた溶接のないフレームを作り出しています。

キャビネットパネルは冷間圧延鋼板を使用し、酸洗、リン酸塩処理、エポキシ静電溶射処理を施し、耐食性・耐老化性に優れ、物流室での長期使用でも錆びや塗装剥がれのない耐久性を確保しています。モジュラーカットアウトは、将来のアップグレードや変更を容易にするために事前に予約されています。

2. 3 位置安全インターロック引き出し

- サービス位置: 引き出しが完全に挿入されています。主制御回路と副制御回路の両方が接続されており、通常の動作が可能です。

- テスト位置: 主回路が切断されています。二次回路は、下流の負荷を駆動せずにテスト/試運転のために通電されます。

- 非接続位置: 引き出しが完全に引き出された状態。主回路と二次回路の両方が非通電状態になるため、メンテナンスや部品交換の際の安全性が確保されます。

通電中のドロワーの無理な引き抜きを防止するメカニカルロック機構を装備しており、安全上の危険を排除します。

製品の主な利点

1. 容量拡張と改修コストの削減

ドロワーユニットの仕様を標準化しているため、キャビネット本体のフレームを変更することなく、ドロワーモジュールを増設するだけで耐荷重を増やすことができ、固定式GGDキャビネットに比べて改修コストを大幅に低減できます。

2. スペース利用率の向上

外形寸法が同一の GCK 低電圧開閉装置は、固定キャビネットよりも 60% 多くの発信回路を収容できるため、配電室の必要な設置面積が削減され、土木工事コストが節約されます。

3. 強い環境適応力

標準モデルは従来の屋内環境に適しています。カスタマイズされた IP54 耐食キャビネットは、化学工場、地下共同溝、塩霧にさらされる海岸地域などの過酷な条件に使用できます。

4. インテリジェントアップグレードをサポート

リモート通信およびオンライン エネルギー消費監視用のモジュールを追加すると、データのアップロードやリモート障害警報が可能になり、スマート ファクトリーやインテリジェント ビルディングのデジタル変革が促進されます。

実際のプロジェクトの例

事例 1: 山東省沿岸ファインケミカル工場

高湿度と重度の塩霧腐食のため、工場はHUAJIDIANのカスタマイズされたIP54耐腐食性GCK低電圧開閉装置を32ユニット調達しました。厚くされた防食コーティングと密封された引き出し設計を特徴とするこのユニットは、錆びや絶縁劣化なしに 4 年間連続稼働しました。工場全体の停電を発生させずに、個々の生産ラインのモーターをメンテナンスのために取り外すことができるため、以前の固定キャビネットと比較してダウンタイムに関連する損失が 70% 削減されます。

事例 2: 江蘇省の 38 階建て商業オフィスビル

地下配電室には 18 個の標準 IP30 キャビネットが装備されており、HVAC システム、エレベーター、照明、防火設備の配電を処理します。 The high-density drawer layout saves nearly 20 m² of civil engineering space in the power distribution room;エネルギー消費監視モジュールを装備すると、不動産管理者はリアルタイムの電力データを表示して、ピーク/オフピークの使用を最適化し、電気コストを削減できます。

よくある質問

Q1: GCK 低電圧開閉装置は、化学プラントや塩水噴霧環境のある海岸地域でも使用できますか?

A1: はい。高保護バージョン (IP40、IP54) も用意されており、厚みのあるエポキシコーティングされたキャビネット、密閉された引き出し、塩水噴霧耐性のある表面処理が特徴で、化学作業場、地下共同溝、沿岸施設に適しています。標準の IP30 バージョンは、腐食性ガスのない乾燥した屋内配電室にのみ適しています。

Q2: GCK 引出開閉装置と GGD 固定開閉装置の容量拡張や受電回線数の違いは何ですか?

A2: 2 つの重要な違いがあります。まず、GCK ドロワーは標準化されています。新しい負荷を追加するには、キャビネットのフレームを変更せずに追加の引き出しを取り付けるだけで済むため、変更コストは GGD ユニットの半分以下になります。次に、同じサイズのキャビネットの場合、出力回路の数が 60% 増加し、配電室の土木投資が大幅に削減されます。
