GCS 低電圧開閉装置

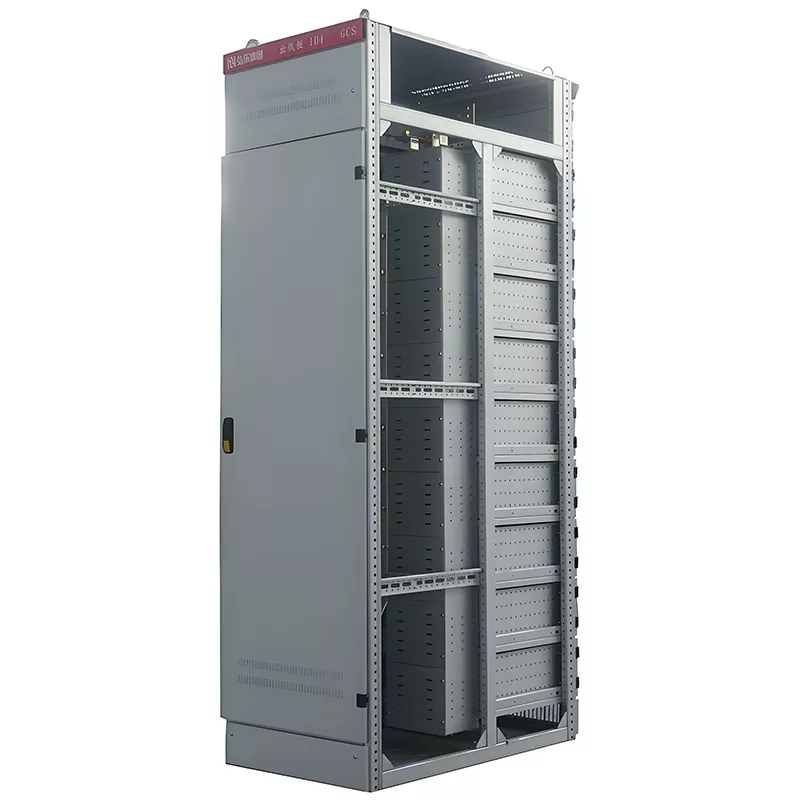

HUAJIDIAN GCS 低電圧引き出し式開閉装置は、密閉型の垂直金属キャビネット設計を特徴としており、高出力の産業用および商業用アプリケーション向けの大規模配電ユニットとして機能します。住宅用の固定配電ボックスとは異なり、この製品は受電、配電、制御、保護機能を統合したモジュール式の引き出し式引き出し構造を採用しており、高電力で要求の厳しい動作条件に最適です。

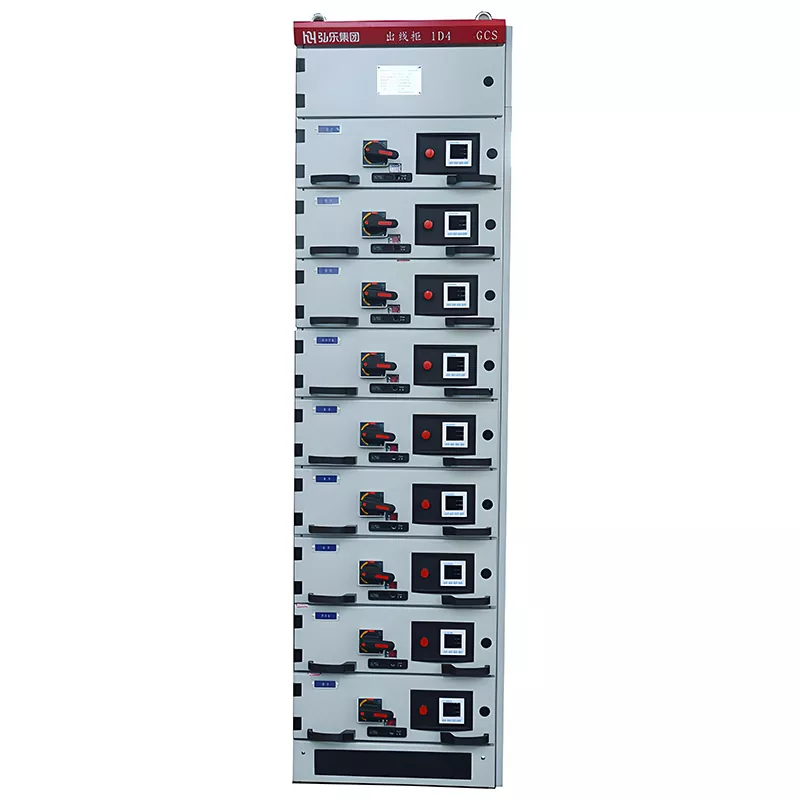

この製品は厳密な工業デザインを特徴としています。キャビネット上部の赤い識別ストリップにより素早い認識が容易になり、前面ドアの専用ロックが誤って開くことを防ぎ、操作の安全性を確保します。この装置は高い総合保護評価を誇り、内部コンポーネントを塵、固形異物、水滴から効果的に保護します。回路ブレーカーやコンタクタなどのコア電気コンポーネントは、独立した引き出しユニット内に収容されているため、モジュール式の回路分割が可能になり、効率的な動作と将来のメンテナンスが容易になります。

製品の主な利点

1. 効率的なメンテナンスとダウンタイム損失の削減

引き出し可能な引き出しモジュールが際立った特徴です。回路障害が発生した場合や定期メンテナンス中に、担当者はキャビネット全体を分解したり施設全体の電源を遮断したりすることなく、検査、修理、または完全な交換のために特定の引き出しユニットを引き出すだけで済みます。この構造により、ダウンタイムが大幅に短縮され、局所的な障害による広範囲にわたる停電が防止され、電源の連続性と安定性が大幅に向上します。

2. 安全性・信頼性と高い環境適応力

IP41 保護等級を備えたこの製品は、固形異物の侵入を効果的にブロックし、垂直に滴る水から内部コンポーネントを保護し、粉塵や湿気が特徴の複雑な産業環境でも安定した動作を保証します。また、瞬間的な大電流に耐える耐短絡性能も備えています。これにより、機器の焼損や短絡による停電を効果的に防止し、高い安全性を確保します。

3. インテリジェントな互換性と簡単な拡張/アップグレード

HUAJIDIAN GCS 低電圧スイッチギヤは、拡張性の高い通信インターフェイスを備えており、自動コンピュータ ネットワーキング システムとのシームレスな統合が可能です。これにより、配電システム内でのインテリジェントな監視、リモート制御、およびデータ送信が可能になり、現代の配電におけるインテリジェントで自動化された操作の需要に応えます。標準化されたモジュール設計により、工場での大量生産が容易になると同時に、現場での設置、試運転、将来の容量拡張やアップグレードが簡素化されます。

主要な技術仕様

HUAJIDIAN GCS 低電圧引き出し式開閉装置は、国家規格および業界規格に厳密に従って製造されています。正確な仕様と安定したパフォーマンスを提供し、主流の低電圧配電アプリケーションを包括的にカバーします。

1. 定格電圧: オプションには 380V、400V、660V があり、大部分の産業用および民生用の低電圧電源規格と互換性があります。

2. メインバスバー定格電流: 最大 6300A、高電力配電要件を満たします。

3. 短絡抵抗: 主バスバーの定格ピーク耐電流は 220kA に達し、瞬間的な故障に対する堅牢な耐性を提供します。

4. 保護等級: IP41、屋内の産業、商業、建物の配電環境に適しています。

5. 構造的特徴: 完全にモジュール式のドロワー設計で、個々の回路の独立したメンテナンスと交換をサポートします。

主要なアプリケーション シナリオ

HUAJIDIAN GCS 低電圧スイッチギヤは、成熟したテクノロジー、安定したパフォーマンス、強力な互換性により、重要な配電シナリオで広く使用されています。これらには、火力発電所や水力発電所の制御センター、石油化学企業の配電システム、冶金産業や繊維産業の電力制御センター、高層ビルの配電室などが含まれます。これは、高い電源安定性とインテリジェントなネットワーク監視を必要とするアプリケーションに特に適しています。

実際の応用例

1.プロジェクトの背景: 中国東部にある大規模な総合石油化学企業は、工場全体の配電システムをアップグレードする必要がありました。既存の固定タイプの配電ボックスはメンテナンスが面倒で、障害時のダウンタイムが長くなり、インテリジェントな監視機能が欠けていたため、化学生産ラインの継続的で安定した電力供給という中核要件を満たしていませんでした。

2.アプリケーション ソリューション: この企業は、中核となる配電ワークショップに導入するために、HUAJIDIAN GCS 低電圧引き出し式開閉装置を 32 台購入しました。この機器は、拡張された通信インターフェイスを介して企業の自動電力監視システムに接続し、配電データのリアルタイム監視とリモート障害の早期警告を可能にします。モジュール式引き出し構造により、さまざまな生産ラインにわたる回路の独立した制御と保護が可能になります。

3.適用結果: 導入後、単回路メンテナンスのための停電時間が 80% 以上短縮され、システムの短絡障害耐性が大幅に強化され、年間電源故障率がほぼゼロに低下しました。インテリジェントな監視機能により、洗練された電源管理が容易になり、運用リスクとエネルギーコストを効果的に削減しながら、ハイエンド産業環境における製品の信頼性と実用性を十分に実証します。

よくある質問

Q1: GCS の引き出し式開閉装置と標準の固定配電ボックスの主な違いは何ですか?

主要な違いは、モジュール式の引き出し可能な構造にあります。標準の固定配電ボックスはモノリシックな固定設計を特徴としており、メンテナンスやコンポーネントの交換のために完全な電源の遮断とユニットの分解が必要です。対照的に、HUAJIDIAN GCS 開閉装置は独立した引き出しユニット設計を採用しています。各回路は特定の引き出しに対応しており、他の回路への電力を中断することなくメンテナンスや交換のために個別に引き出すことができるため、電力の継続性が確保されます。さらに、この製品の侵入保護定格、通電容量、およびインテリジェントなネットワーク機能は、標準的な民間グレードの固定配電ボックスの機能をはるかに上回っています。

Q2: HUAJIDIAN GCS 低電圧開閉装置はカスタマイズできますか?

はい。専門メーカーおよびサプライヤーとして、HUAJIDIAN は、発電、化学処理、建設などの分野の特定の配電要件に基づいて、ドロワーの数、回路構成、通信インターフェイスの種類、およびキャビネットの寸法をカスタマイズできます。標準化された工場生産システムを活用し、製品コンプライアンスと安定稼動を確保しながらカスタマイズ生産を効率的に実行し、さまざまな業界の多様な配電ニーズに応えます。

Q3: 製品にはどのようなアフターサービスが含まれていますか?

HUAJIDIAN は、製品ライフサイクル全体を通じて、GCS 低圧開閉装置の包括的なワンストップのアフターサービスを提供します。サービスには、オンサイトでの設置指導、機器の試運転、操作トレーニング、定期点検とメンテナンスの指導、故障問い合わせへの迅速な対応が含まれます。製品の品質問題に対する保証サービスは、業界標準に厳密に従って提供されます。ユーザーはいつでも製品の仕様、カスタマイズ オプション、価格見積もり、アフターサービスについて問い合わせることができます。当社の専門技術チームは、カスタマイズされたソリューションを迅速に提供します。
