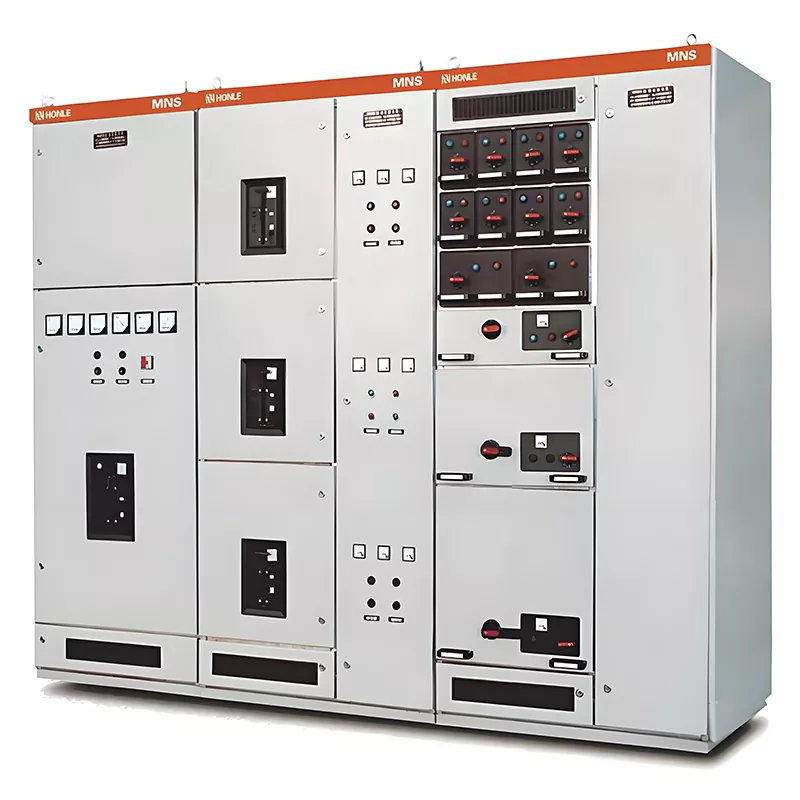

MNS 低電圧開閉装置

安定した電力供給は工場やビルの円滑な稼働の基盤です。低電圧の引き出し可能な開閉装置は、電力ネットワーク全体の安全性、運用効率、インテリジェンス レベルを直接決定します。 HUAJIDIAN は、長年の業界経験と世界中の顧客からのフィードバックに基づいて設計を最適化し、GCK および MNS シリーズと並行して MNS 低電圧開閉装置を開発しました。

本装置は50/60Hz三相交流電源(定格電圧380V/400V/690V)に対応しており、送配電、モータ制御、無効電力補償などに使用されます。従来の固定キャビネットとは異なり、引出し構造により機能ユニットが主回路から物理的に隔離されています。キャビネット全体の電源を落とさずに、故障したユニットをメンテナンスのために個別に取り出すことができるため、生産ラインのダウンタイムのリスクが大幅に軽減されます。

製品の主な利点

1. 標準化されたモジュール式キャビネットレイアウト

MNS 低電圧開閉装置は、統合されたモジュール式アセンブリを利用しています。主バスバーと分岐バスバーは別々のゾーンに配置されており、水平配線と垂直配線の両方をサポートします。ドロワー回路と機能モジュールは、カスタムキャビネットの再設計を必要とせずに、現場の負荷要件に基づいて柔軟に追加または削除できます。これにより、生産と納期が大幅に短縮され、段階的な工場拡張や建物改修プロジェクトに最適です。

2. IP41の高い保護性能＋絶縁された安全な引出し構造

キャビネットは IP41 保護等級を備えており、1mm を超える固形異物を遮断し、粉塵の侵入や通電部品との偶発的な接触を防ぎます。独立した引き出しにより、ユニットと主回路間の物理的な分離が保証されます。メンテナンスでは、障害のあるドロワーのみを取り外す必要があるため、広範囲にわたる停電が回避され、操作の安全性が向上します。

3. 優れた短絡耐量

主母線の最大定格動作電流は6300A、短時間耐電流は100kA/1s、ピーク耐電流は220kA/0.1sです。分岐バスバーには標準バージョンと強化バージョンがあり、標準タイプは 105kA/0.1 秒のピーク電流に耐え、強化タイプは 176kA/0.1 秒に達します。短絡故障が発生した場合でも、キャビネット構造とバスバーが変形に耐え、アーク漏れを防ぎ、グリッドの安定性を確保します。

4. スマートな監視拡張のための予約済みインターフェイス

すべての MNS 低電圧スイッチギヤ ユニットにはコンピュータ通信インターフェイスが標準装備されており、ファクトリー オートメーション プラットフォーム、インテリジェント ビルディング配電システム、発電所集中制御システムとの統合が可能になります。石油化学プラントや火力発電所などの高度に自動化された環境では、これらのユニットはリモート データの取得、動作監視、障害の早期警告を容易にし、無人でインテリジェントな配電ネットワークの構築をサポートします。

基本的な技術パラメータ

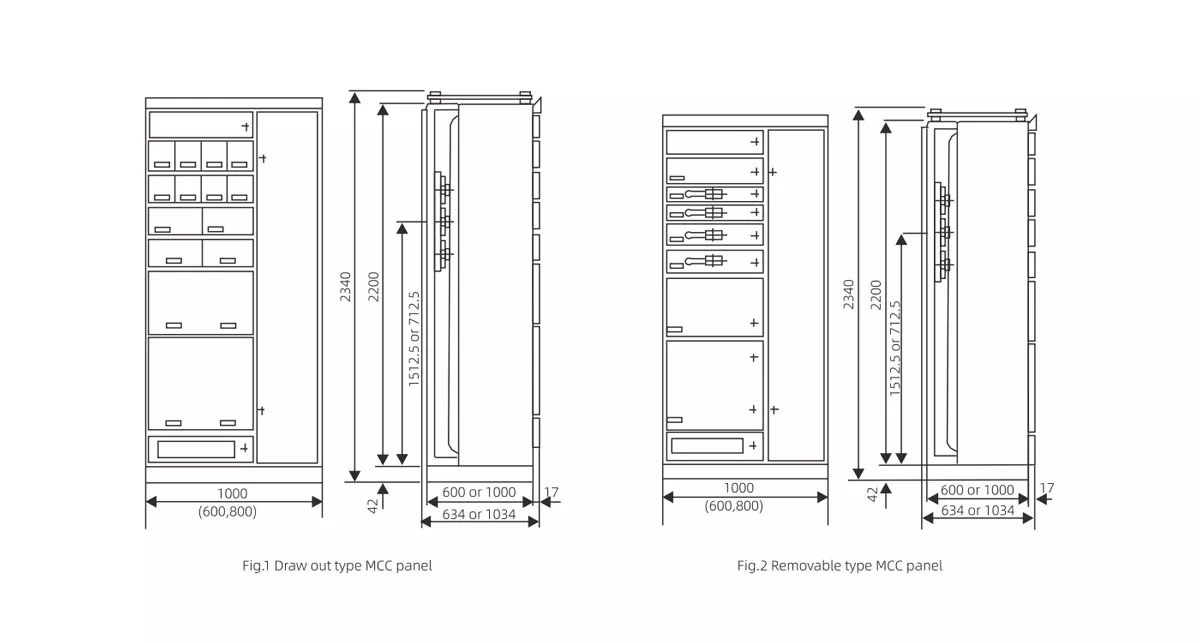

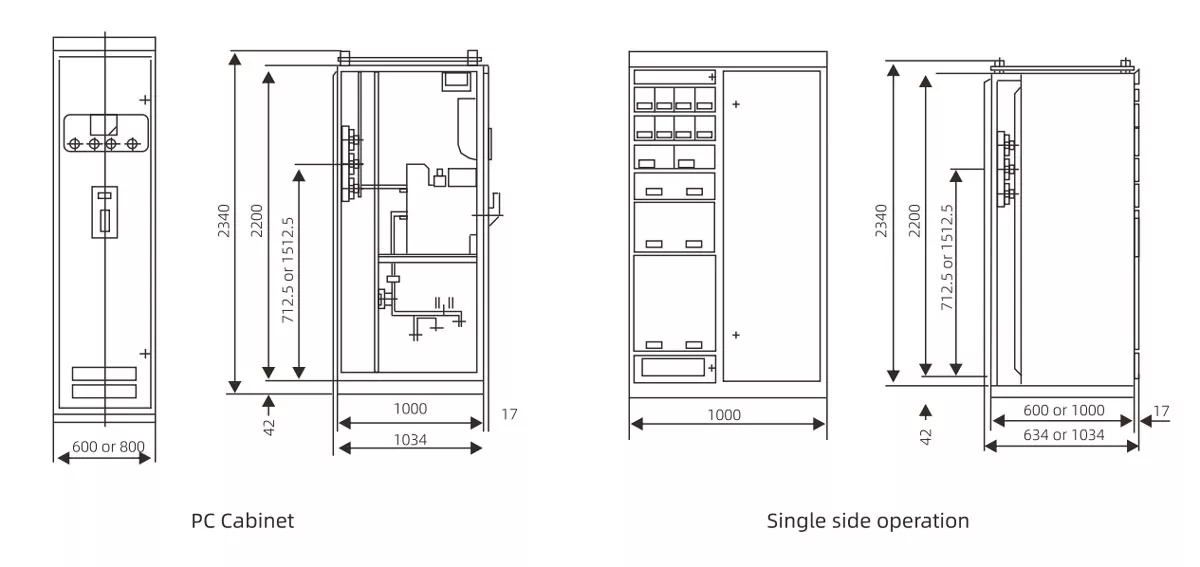

内部構造

適用される環境条件

1. 周囲温度: -5°C ～ +40°C; 24時間平均気温が35℃を超えないこと

2.設置高度：≤2000メートル;屋内専用

3. 湿度: 40°C で相対湿度 ≤50%。 20℃で最大湿度90%。温度変化に対応する結露防止機能を搭載

4. 設置垂直度：キャビネットの傾斜は5°を超えない

5. 使用場所: 可燃性/爆発性媒体、激しい振動、または腐食性化学ガスが存在する場所への設置は禁止されています。

複数の業界のアプリケーションと実際のプロジェクトの事例

事例1：中国東部の大規模石油化学基地向け配電プロジェクト

年間生産量 120 万トンの化学処理施設では、28 台の HUAJIDIAN MNS 低圧開閉装置が使用されています。このシステムはワークショップのモーター制御センターとして機能し、反応容器と移送ポンプへの継続的な電力供給を保証します。 IP41 定格のキャビネットは化学粉塵を効果的に隔離し、強化バスバーはモーター始動時のサージ電流に耐え、通信インターフェースはプラントの DCS 制御システムと統合します。システムは 3 年間、短絡事故もなく安定して動作しました。

ケーススタディ 2: 300MW 火力発電所の補助電源システム

GCS開閉装置を35台装備し、給水、脱硫、除塵装置などの補機に電力を分配します。 6300A メイン バスバーは全負荷動作をサポートし、高い短絡耐力によりユニットの起動時およびシャットダウン時のグリッドの変動を軽減します。インテリジェントなインターフェースはプラントの中央制御プラットフォームに直接接続し、リアルタイムの障害警報を可能にします。

華吉店：企業力と品質保証

1998 年に浙江省温州市で設立されたこのブランドは、低圧開閉装置、リング メイン ユニット (RMU)、変圧器、電圧安定化装置、サーキット ブレーカーなど、包括的な送配電製品を提供しています。

国内外の EPC プロジェクトの長期サプライヤーとして、同社は ISO9001 品質マネジメントシステム認証と CE 安全認証を取得しています。当社は、原材料、半製品、完成品を対象とした完全な品質検査プロセスを備えた独自の標準化された工場を運営しています。すべての開閉装置ユニットは、工場から出荷される前に包括的な電気性能テストを受けます。

当社の専門技術チームは、配電スキーム設計、オンサイト設置ガイダンス、生涯にわたる技術サポートを含むワンストップ サービスを提供します。品質を第一に考え、当社の製品は世界中の市場に輸出されています。

よくある質問

Q1: HUAJIDIAN MNS 低圧開閉装置は後から拡張できますか? ユニットあたりの最大回路数は何ですか?

A1: スイッチギヤは完全なモジュール設計を採用しており、現場での設置後でも機能ドロワー ユニットを柔軟に追加または削除できます。キャビネットフレームを交換する必要はありません。追加のドロワー モジュールを取り付けるだけで十分です。メインバスバーと分岐バスバーには予約された拡張インターフェイスが装備されており、システムアップグレードの時間とコストを大幅に削減します。

Q2: GCS システムの標準分岐バスバーと強化分岐バスバーのどちらを選択すればよいですか?

A2: 標準分岐バスバーは 105kA/0.1 秒のピーク耐定格を備えており、オフィスビルや繊維工場などの軽負荷用途に適しています。強化バージョンは 176kA/0.1 秒に耐えるため、石油化学工場、冶金施設、大規模発電所に見られる衝撃の大きい短絡環境に最適です。当社の技術チームは、お客様の現場の短絡電流パラメータに基づいて、適切なバスバー仕様を無料で推奨します。

Q3: MNS 低電圧開閉装置は、カスタマイズされたインテリジェント監視機能をサポートしていますか。また、どの通信プロトコルが互換性がありますか?

A3: すべてのキャビネットは予約済みの独立した通信インターフェイスを備えており、カスタマイズされたスマート モニタリング モジュールのインストールをサポートしています。電力業界の主流の通信プロトコルと互換性があり、電圧、電流、キャビネット温度、障害信号などのリモート データ送信や、リモート制御や異常アラートが可能になります。ご要望に応じて、二次配線や監視システムとの統合のためのソリューションも提供できます。

一次回路技術パラメータ (Dw45 による)

注記：

1.垂直バスバーの電流は+35℃で最大2000Aです。 (クーラー使用時+40℃)

2.必要に応じて、LP54の保護等級を考慮して特別な設計を行います。
