低圧配電盤

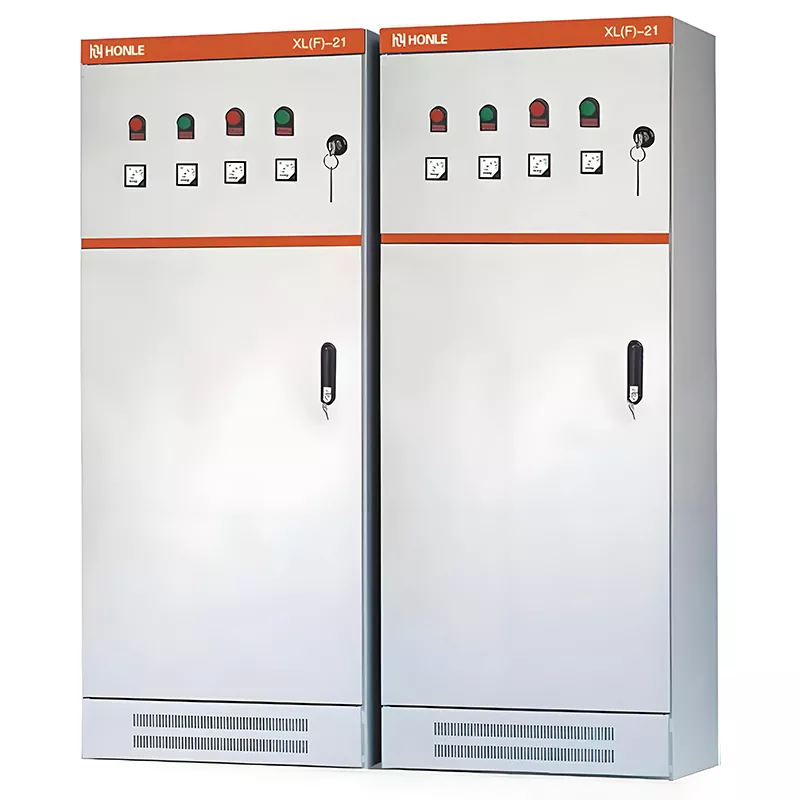

HUAJIDIAN カスタマイズされた XL(F)-21 低電圧配電キャビネットは、上部にオレンジ色のアクセント ストリップが付いたクラシックな灰白色の筐体を備えています。キャビネットのドアは上部の操作セクションと下部の密閉された機器コンパートメントに分かれており、ロック可能なドアにより操作の安全性が確保されています。底部に一体化された通気ルーバーにより、放熱と防塵の両方を実現します。

フロントパネルには、赤/緑のステータスインジケーター（動作/障害）、電圧および電流メーター、マスターコントロールキースイッチが標準装備されており、キャビネットを開けずに回路状態をリアルタイムに監視できます。設置は柔軟で、スタンドアロンの壁取り付け配置または並列モジュラー構成をサポートしているため、大容量の多回路配電プロジェクトに適しています。

配電機器の世界的なサプライヤーとして、HUAJIDIAN は独自の工場を運営しており、GB/T 7251.12-2013 と IEC 60439 規格の両方を厳密に遵守しています。プロジェクト導入の成功実績を持つこのキャビネットは、粉塵の多い工場、商業ビル、地方自治体のインフラなどの環境に確実に適しており、産業用および民生用の電気用途の安全要件を完全に満たしています。

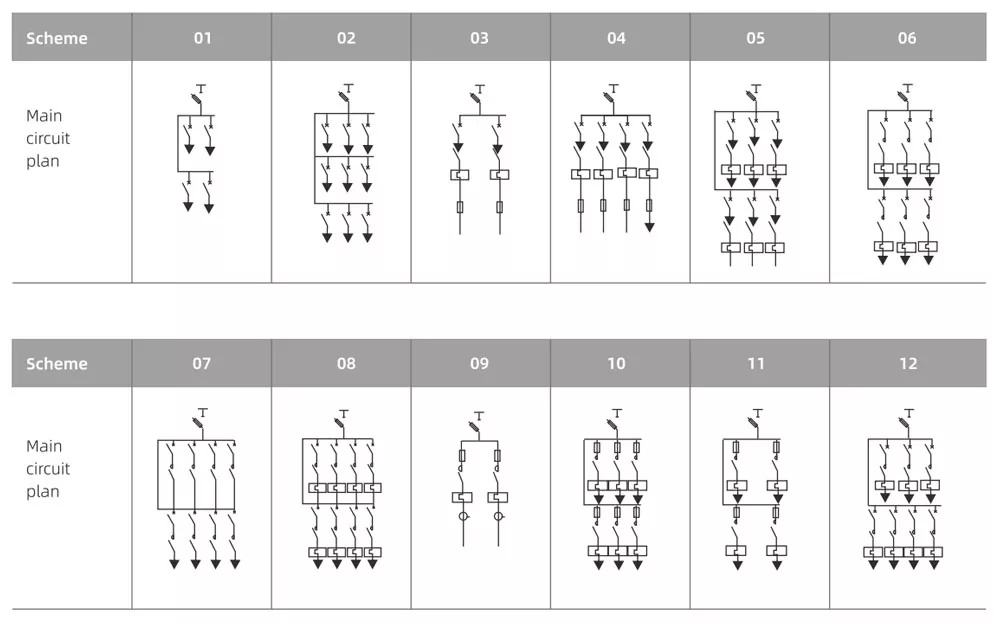

モデル

コア技術パラメータ

詳細画像

製品の主な利点

1. 防塵ルーバー構造の進化

標準の XL-21 キャビネットとは異なり、XL(F) モデルは、キャビネット接合部の最適化されたシーリングと改良された底部ルーバーを備えています。この設計は、ほこりや湿気を遮断しながら通気性を確保するため、短絡やコンポーネントの老朽化のリスクを軽減し、鋳造、繊維、機械加工などの業界のほこりの多い作業場に最適です。

2. 多層安全保護システム

主回路ブレーカーと分岐回路ブレーカーの両方に二重保護 (過負荷、短絡、漏電) を備え、回路の異常を即座に視覚的に警告する赤色の障害表示灯を備えています。キャビネットのドア、フレーム、銅バスバーの独立した接地と、分離された中性点接地設計との組み合わせにより、キャビネットのエンクロージャが充電されるリスクを排除します。二重ロック機構（マスターコントロールキー＋メカニカルドアロック）により、メンテナンス時の電源ロックを確実にし、稼働中の誤操作を防ぎます。

3. エネルギー効率と耐久性に優れた高純度銅バスバー

国家規格 (GB) TMY 硬質銅バスバーを使用した標準化された構成は、優れた導電性と高い通電容量を提供し、長期の全負荷動作時の発熱を最小限に抑えます。標準化されたバスバーの穿孔と整理された分岐配線により接触抵抗が低減され、長期にわたるエネルギー損失と電気コストが最小限に抑えられます。

4. 柔軟なカスタマイズと供給オプション

HUAJIDIAN 工場は 2 つの供給モデルをサポートしています。国家標準コンポーネントが事前に取り付けられた完全に組み立てられたキャビネット、または補助材料一式 (銅バスバー、ドア ロック、取り付けレール) が付属した空のキャビネットの販売です。キャビネットの寸法、保護定格、内部回路はすべて、特定の要件に合わせてカスタマイズできます。

適用される環境条件

1. 周囲温度: -5°C ～ +40°C; 24時間の平均気温が35℃を超えないこと。

2.設置高度：≤2000m;高地用途向けにディレーティングソリューションが利用可能。

3. 周囲湿度: 相対湿度 ≤90% (20°C、結露なし)。湿気の多い作業場環境には除湿ファンを設置できます。

4. 禁止されたシナリオ: 屋外での使用は禁止されています。腐食性の高いガスや可燃性/爆発性雰囲気のある環境には適していません。爆発の危険性のあるゾーンでは、特殊な防爆キャビネットが必要です。

実際のアプリケーションのケーススタディ

事例1：大規模紡績工場（粉塵の多い産業環境）

国内の大手繊維メーカーは、自社の紡績生産ラインで使用するために、HUAJIDIAN XL(F)-21 400A 低電圧配電キャビネットを 16 台購入しました。作業場では年間を通じて大量の綿くずや粉塵が発生します。アップグレードされた IP30 防塵ルーバーのおかげで、この装置は粉塵の蓄積や短絡故障なしに 1 年間連続稼働し、標準の XL-21 ユニットと比較してメンテナンス頻度を 60% 削減します。複数のキャビネットを並列接続して 48 台の紡績機を集中制御し、統合監視と迅速なトラブルシューティングを容易にします。

事例2：高層複合商業オフィスビル（土木インフラシナリオ）

22 階建ての商業オフィス ビルには、8 台の HUAJIDIAN 630A 主配電キャビネットと 24 台の分岐配電キャビネットが設置されています。屋内環境は標準の IP30 保護等級に適合しており、前面の視覚機器により日常検査の作業負荷が軽減されます。独立した接地設計により、静電気による敏感なオフィス電子機器への干渉が防止され、壁に隣接した床置き構造が建物の狭い電気ライザー シャフトに完全にフィットします。

よくある質問

Q1: XL (F)-21 防塵キャビネットと標準の XL-21 配電キャビネットの主な違いは何ですか?

A: XL (F)-21 は、HUAJIDIAN のアップグレードされた防塵モデルです。キャビネットの継ぎ目にシーリングストリップを備え、底部に最適化された防塵ルーバーを備え、優れた防塵性を提供します。繊維や鋳造施設などの埃の多い作業場に最適です。標準の XL-21 は、強化防塵機能なしで基本的な IP30 保護のみを提供するため、オフィスビルなどのクリーンな環境に適しています。

Q2: 標準低圧配電盤の最大電流容量と分岐回路数はどれくらいですか?容量は拡張できますか?

A: 標準キャビネットは最大 630A のメイン スイッチ定格をサポートし、キャビネットの幅に応じて 6 ～ 12 個の分岐回路を収容できます。より高い容量が必要な場合は、追加の構造変更を必要とせずに、複数のキャビネットを並列に接続できます。

Q3: 空のキャビネットのみを購入し、コンポーネントを自分で取り付けることは可能ですか?どのような付属品が含まれていますか?

A: HUAJIDIAN では、TMY 銅バスバー、盗難防止ロック、DIN レール、端子台などの設置アクセサリを備えた XL (F)-21 空キャビネットを個別に購入できます。標準サイズはすぐに入手でき、標準以外のキャビネットも図面に応じてカスタマイズできます。
