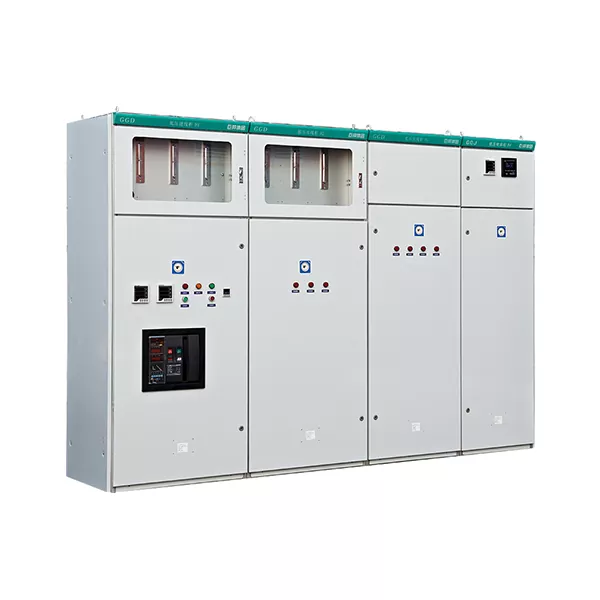

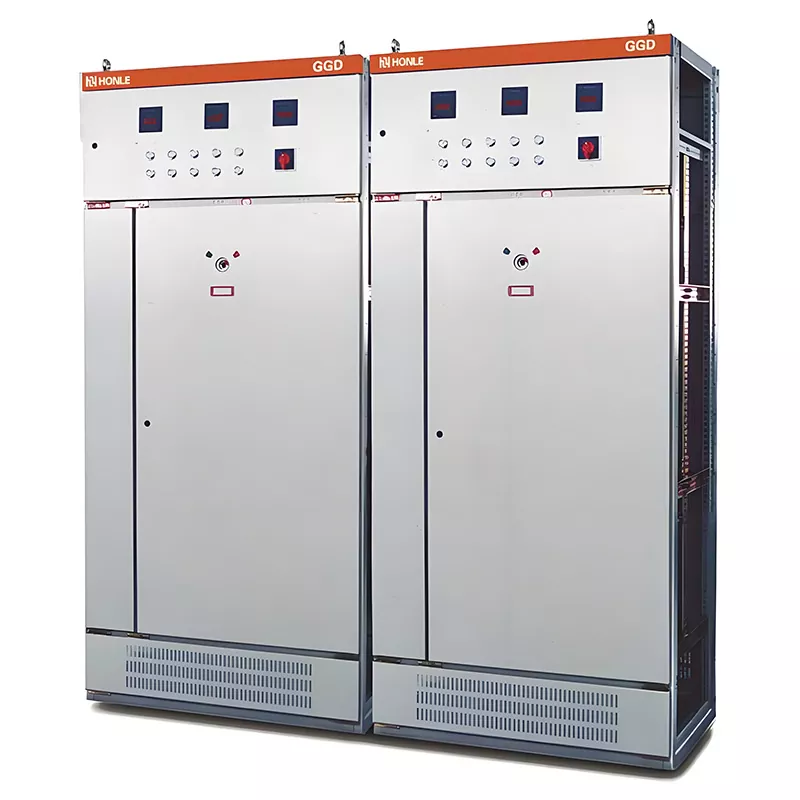

GGD 低電圧開閉装置

HUAJIDIAN GGD 低電圧開閉装置は、数十年にわたる製造経験、標準化された生産ライン、厳格な品質管理を統合しています。安全性、耐久性、スマートなアップグレードの必要性のバランスをとり、産業、商業、住宅、電力インフラストラクチャ分野にわたる配電ニーズに対応します。多くの実世界のプロジェクトで安定性が証明され、完全に認定されたこの機器は、国内および海外の顧客に低電圧配電のための費用対効果が高く、長期にわたるソリューションを提供します。

当社は、板金ワークショップ、組立ライン、通電時老化試験を含む全プロセスの品質管理を備えた独自の総合的な製造施設を運営しています。製品には、完全な 3C 認証、工場適合証明書、およびシステム回路図が付属しています。信頼できる世界的なサプライヤーとして、当社は、現場調査、ソリューションの最適化、設置ガイダンスなどのエンドツーエンドのサービスとともに、非標準寸法、防食/防爆設計、スマート配電アップグレードなどのカスタマイズ オプションを提供します。数多くのプロジェクト実装の成功により、耐短絡能力、さまざまな保護定格、区画化された絶縁などの機器の信頼性が検証されています。

製品概要

GGD シリーズは、HUAJIDIAN が独自に開発した屋内固定型低圧配電キャビネットで構成され、国家規格 GB7251 および国際規格 IEC60439 に準拠して設計されています。

1 適用可能な電力網: 50Hz 工業用周波数、400V 定格電圧配電システム。

2 電流範囲: 630A ～ 3150A;メインバスバー容量は最大 3150A (ご要望に応じて調整可能)。

3 つのコア機能: 配電、過負荷および短絡保護、モーターの開始/停止制御。

4 柔軟な構成: 受電フィーダ キャビネット、出力フィーダ キャビネット、および無効電力補償キャビネットと組み合わせて、統合された低電圧配電システムを形成できます。

5 適用シナリオ: 発電所、変電所、工業および鉱山現場、食品加工施設、商業施設、高層住宅ビル。

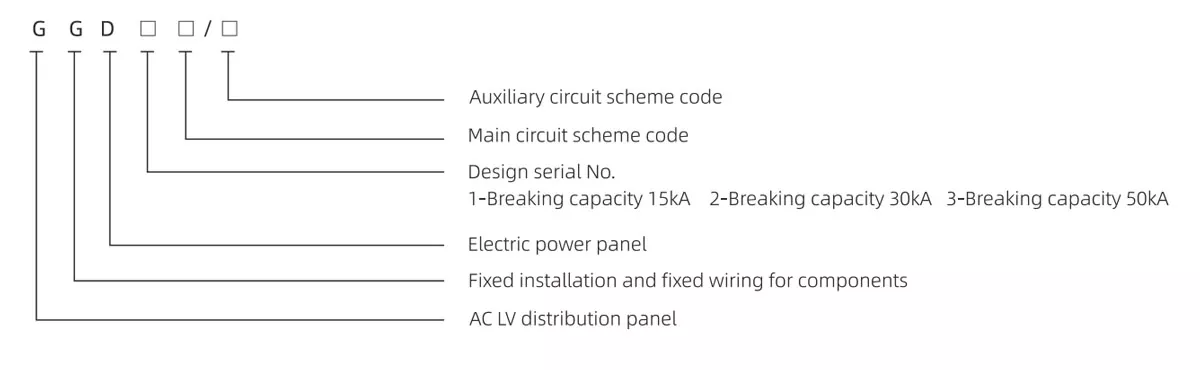

モデル

華吉店の製造能力

1. 板金専用ワークショップ: キャビネットの切断、曲げ、成形プロセスを処理します。

2. 特殊なコンポーネント組立ライン: 人的エラーを最小限に抑えるための標準化された組立手順。

3. 包括的な入荷品検査: 銅バスバー、サーキットブレーカー、鋼板、および絶縁コンポーネントを入国時に厳格に検査します。

4. 完成品のバーンイン テスト: 潜在的な障害を排除するために、各キャビネットは工場出荷前に負荷ベースのバーンイン テストを受けます。

5. 完全な納品文書: 各ユニットには、工場適合証明書、完全な 3C 認証、およびカスタマイズされたプライマリおよびセカンダリ システムの回路図が付属しています。

標準製品に加え、標準外寸法、防食・防爆のアップグレード、遠隔通信モジュールやエネルギー消費監視システムの設置などのカスタマイズサービスもワンストップでご提供いたします。また、現地調査、回路図の最適化、設置に関する現地での技術指導も提供します。

主要な技術仕様

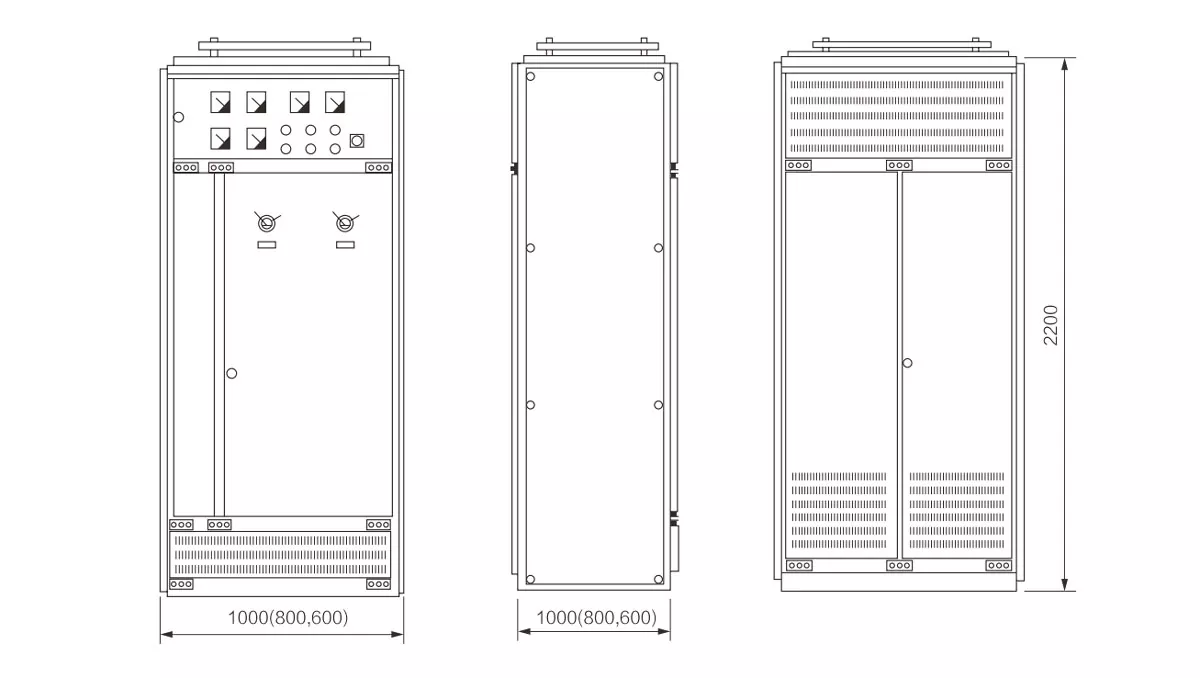

モジュラーキャビネット構造の設計

1. キャビネットフレームとパネル

構造プロファイルには、事前に開けられた 20 mm の標準モジュラー取り付け穴があり、大規模な溶接ではなくボルト締めアセンブリを利用しています。これにより、短絡時に発生する電磁力に耐えられる高い機械的強度が保証されます。キャビネットのドアとサイドパネルは、高品質の 1.5 ～ 2.0 mm 冷間圧延鋼材で作られ、二層プロセス (リン酸塩処理/錆除去後、エポキシ静電粉体塗装) で処理され、耐酸性、耐アルカリ性、剥離や錆びに対する長期耐久性を確保しています。

2. 上部バスバーコンパートメント

上部の独立した密閉バスバー チャンバーには、難燃性 PPO バスバー クランプ (定格 120°C の耐熱性) で固定された T2 銅メイン バスバーが収納されています。この隔離されたコンパートメントには潜在的なバスバー障害が含まれており、以下のセクションにあるコンポーネントへの損傷を防ぎます。

3. フロント機能ユニットコンパートメント

正面の操作エリアは計器閲覧部とスイッチ操作部に分かれており、透明な窓により、ドアを開けずに計器を読み取り、スイッチングステータスを確認できます。回路ブレーカー、コンタクター、計器、表示灯を統合し、複数回路の配電を容易にします。

4. 下部ケーブルコンパートメント

下部の独立した配線チャンバーには、プレカットされたケーブル出入口ポートと換気ルーバーが備わっています。電源と制御の配線はメンテナンス時の干渉を防ぐために別々に配線され、ベースの密集した通気孔により内部の動作温度が継続的に低下します。

製品の主な利点

1. 優れた短絡安全性能

GGD 低電圧開閉装置は、最大 50kA の短時間耐電流をサポートします。バスバーとコンポーネントの選択には、短絡温度上昇のシミュレーションテストが実施されています。突然の短絡が発生した場合でも、キャビネット構造は変形せず、銅製バスバーも溶けないため、配電システムでの火災のリスクが大幅に軽減されます。そのため、製錬工場や重工業現場など、高出力のインパルス負荷がかかる施設に適しています。

2. 区画化された絶縁と包括的な感電保護

標準の IP30 保護により、2.5 mm を超える固形異物の侵入や充電部への偶発的な指の接触が防止されます。バスバー、機能ユニット、ケーブル コンパートメントは完全に分離されており、あるゾーンの障害が他のゾーンに伝播することはありません。オプションのドアインターロック電源遮断機能により、メンテナンス時の感電の危険を排除します。

3. 低コストで拡張・変更が可能なフロントアクセス設計

フルフロントアクセスレイアウトを特徴としており、すべてのコンポーネントは前面に取り付けられています。部品を交換したり、ケーブルを配線したりするときに、背面パネルを取り外す必要はありません。標準化されたモジュラー取り付け穴により、フレームを変更せずに将来の容量拡張が可能になり、ダウンタイムや改造に関連するコストが削減されます。

4. 広い温度範囲、過酷な使用条件に適しています

標準の GGD 低電圧スイッチギヤは、-5°C ～ +40°C の範囲の従来の環境に適しています。アップグレードされた IP54 定格のエンクロージャは、化学工場や地下駐車場などの高湿度、粉塵、または腐食性の環境向けに設計されており、温度変動が大きい場所でも安定した動作を保証します。

アプリケーションシナリオ

1. 産業部門: 冶金および鉱山、機械製造工場、化学工業団地、食品加工工場。工作機械、エアコンプレッサー、ファンモーターの配電と制御。

2. 商業・住宅ビル：高層住宅団地、商業施設、オフィスビルの地下物流室。照明、セントラル空調、消防ポンプの電源と制御。

3. 電力インフラ：中小規模の発電所および地域変電所。補助プラント機器用の低電圧完全配電システム。

実際のプロジェクト事例

1.甘粛省製錬所向け50kA高遮断容量GGDプロジェクト

中国北西部の非鉄金属精錬所は、高負荷電流サージと厳しい短絡保護要件に直面していた工場の主配電キャビネットとして機能するために、HUAJIDIAN 1200A 高遮断容量 GGD 開閉装置を 48 台購入しました。この装置は、エンクロージャの変形やバスバーの過熱故障もなく 3 年間継続的に動作しました。私たちのチームは、現場調査、ソリューションの最適化、現場での設置指導を含むプロセス全体を担当しました。

2. 沿岸ケミカルパーク向け IP54 耐食性 GGD プロジェクト

沿岸ケミカルパークの地下ポンプ場では、高湿度や腐食性ガスに耐えられるよう、カスタマイズされた IP54 耐食性開閉装置を 26 台購入しました。コーティングプロセスをアップグレードし、密閉型ケーブルグランドを設置しました。装置は24か月間安定して動作しており、錆びや絶縁劣化の問題はありません。

よくある質問

Q1: HUAJIDIAN GGD 低圧開閉装置はどのようなカスタマイズ サービスをサポートしていますか?

A1: 3 つの主要なカスタマイズ領域: ① 寸法のカスタマイズ: 配電室の特定のスペースに合わせてキャビネットの寸法 (長さ、幅、高さ) を調整します。 ② 保護アップグレード: IP40/IP54 定格、防食コーティング、防爆構造強化。化学プラントや鉱山作業に適しています。 ③ スマートアップグレード：遠隔通信機能、エネルギー消費量監視、無効電力自動補償装置を事前に搭載。無料のサービスには、現地調査、図面の最適化、現地での設置ガイダンスが含まれます。

Q2: 各 HUAJIDIAN GGD ユニットの納品にはどのような認定書類が同梱されていますか?

A2: 工場適合証明書、完全な 3C 必須認証レポート、電気システムの回路図、バスバーのレイアウト図、およびコンポーネント仕様の詳細なリストなど、完全な公式文書セットが出荷時に提供されます。すべての文書は国内送電網の受け入れ基準と海外プロジェクト入札の要件を満たしています。

Q3: 標準の IP30 キャビネットとオプションの IP54 キャビネットの環境上の違いは何ですか?

A3: 標準の IP30 モデルは、発電所、オフィスビル、および一般機械工場の清潔で乾燥した配電室に適しており、主に大きな固体物に対する保護を提供します。 IP54 モデルは、飛沫や微細粉塵に対する保護を提供するため、地下ポンプ室、沿岸の化学工場、粉塵の多い鉱山現場などの湿気や腐食性の環境に適しています。これらのユニットには、シーリングガスケット、防水ケーブル出口、および強化された防錆コーティングが備えられています。
